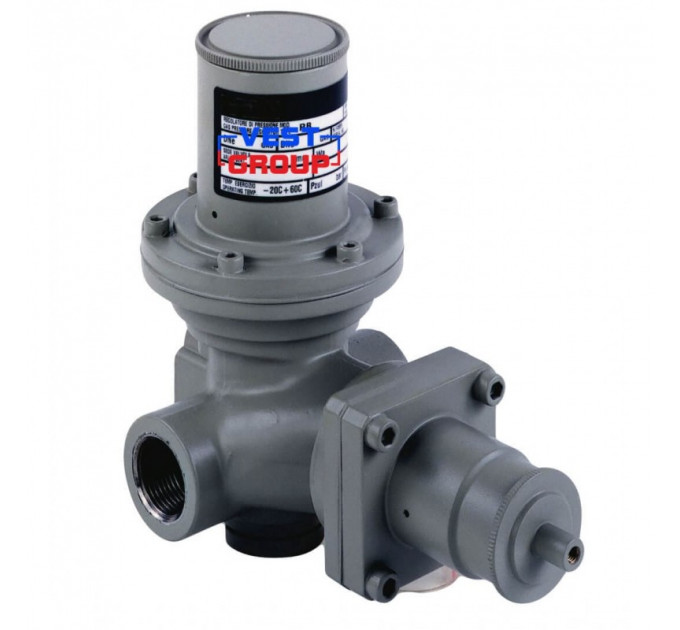

RBE 1732 регулятор давления газа ITRON

Купить Регулятор газа Actaris RBE 1732 от ТМ ACTARIS (Германия)

RBE 1732 регулятор давления газа ITRON

Есть в наличии
500 грн.
Узнать цену
RBE 1732 регулятор давления газа ITRON

Имя:

Телефон:

Комментарий:

Пожалуйста, укажите ваше имя и телефон, чтобы мы могли связаться с вами


Регулятор газа Itron RBE 1732

Газовый регулятор Itron RBE 1732

разработаны для применения в коммерческом и малом промышленном секторе: горелки, печи, колонки, промышленные газовые котлы, а также другая аппаратура потребления газа, которая требует точного и быстрого регулирования давления газа при больших расходах.

Регуляторы очень компактны и могут устанавливаться в шкафных.

Регулятор расхода газа RBE 1732 – одностадийные регуляторы прямого действия, с нагруженной пружиной (рычажного типа), со встроенными предохранительно-запорными клапанами (ПЗК).

ПЗК по превышению срабатывает при повышении выходного давления сверх заданного значения, ПЗК по снижению давления срабатывает при снижении выходного давления ниже установленного значения.

После срабатывания ПЗК регулятор закрывается и запустить его можно только вручную перезапустив ПЗК. Встроенный байпас упрощает перезапуск ПЗК.

Сбалансированная компенсационная система обеспечивает постоянство выходного давления при изменяющемся входном. Это позволяет использовать одни и те же регуляторы на разных входных давлениях.

Преимущества газового регулятора Актарис RBE 1732

  • Сбалансированная компенсационная система устраняет эффект «подкачки»
  • Надежная износостойкая конструкция для работы на среднем и высоком давлении
  • Небольшие габариты при большой пропускной способности
  • Встроенный ПЗК
  • Соответствие EN 334
RBI 1722 1"


Технические характеристики регулятора RBE 1732:

Максимальное входное давление0,35 … 16 бар
Газприродный, воздух, азот или любой другой неагрессивный газ
Выходное давление0,5 … 2,5 бар
Класс точности± 5% от от установленного значения выходного давления
Диапазон рабочих температурминус 30 … 60 ºС
Монтажное положениегоризонтальное и вертикальное
Устройства безопасностиПЗК по превышению давления
ПЗК по снижению давления
Опции внешняя или внутренняя импульсная линия
монитор версия
* Монитор версия – позволяет использовать регулятор в качестве дублирующего узла редуцирования на случай отказа основного узла.



Присоединительные размеры газового регулятора Actaris RBE1732
Входной диаметр, Ø1” (внутренняя резьба)
Выходной диаметр, Ø1” (внутренняя резьба)
Материалы Actaris RBE1732
КорпусЧугун или сталь
ГоловкаСталь
Внутренние деталиНержавеющая сталь и латунь
УплотненияНитриловая резина
МембраныПрорезиненный материал



Обозначение типа регуляторов серии RBE 1732
Для обозначения типа регулятора используется система кодификации, указанная в таблице 1.

Таблица 1 - Обозначение типа регулятора RBE 1732

RXX17XXXDNXОпция
 B        Сбалансированный
  I       Внутренний импульс
     2    Среднее давление (0,1 бар–1,3 бар)
     3    Высокое давление (0,5 бар – 4,8 бар)
      0   Нет устройств безопасности
      1   ПЗК (ПД)
      2   ПЗК (ПД) и (НД)
       M  Монитор – Внешний импульс
         3/4"Седло клапана (Ø 9,2 мм)
         1"Седло клапана (Ø 17,8 мм)

ПЗК – предохранительно-запорный клапан;
(ПД) – при превышении давления (выходного);
(СД) – при снижении давления (выходного).

Пропускная способность (в стандартных условиях)
Максимальная пропускная способность (без учета падения давления на выходе) может быть рассчитана с использованием данных формул:

  • Для критических условий (если (Ре/Ра) > 2) → Q=Kg PE/2
  • Для некритических условий (если (Ре/Ра) =< 2) → Q=Kg√Pa (Pe-Pa)

где,
КG – коэффициент расхода (см. Таблицу 2),
Ре – абсолютное входное давление, бар
Ра – абсолютное выходное давление, бар




Принцип работы
Принцип работы RB 1800 DN 1 1/2”Принцип работы RBI 1722 DN 1”Принцип работы RBI 1722 - 3/4”
RB 1800 DN 1 1/2”RBI 1722 - 1 ”RBI 1722 - 3/4”
Встроенный предохранительно-запорный клапан (ПЗК)Входное давление
Выходное давление
- Входное давление

- Выходное давление
Встроенный предохранительно-запорный клапан (ПЗК)



Давление срабатывания ПЗК может быть просто настроено независимо от значения выходного давления регулятора.

Крышка ПЗК используется как инструмент для перезапуска ПЗК.

Встроенный байпас для уравнивания давления перед перезапуском ПЗК срабатывает при вытягивании штока ПЗК с помощью навинчивания крышки обратной стороной на шток.

Минимальная разница между давлением срабатывания ПЗК и выходным давлением регулятора должна составлять 10 мбар для срабатывания по низу и 20 мбар для срабатывания по превышению.

Характеристики

RBE 1732 регулятор давления газа ITRON
Модель:RBE 1732
Производитель:ITRON | ACTARIS (Германия)
Основные параметры
Пропускная способность:по запросу
Входное давление:до 1,6 МПа
Диаметр подключения:25 мм
Выходное давление: 250 кПа
