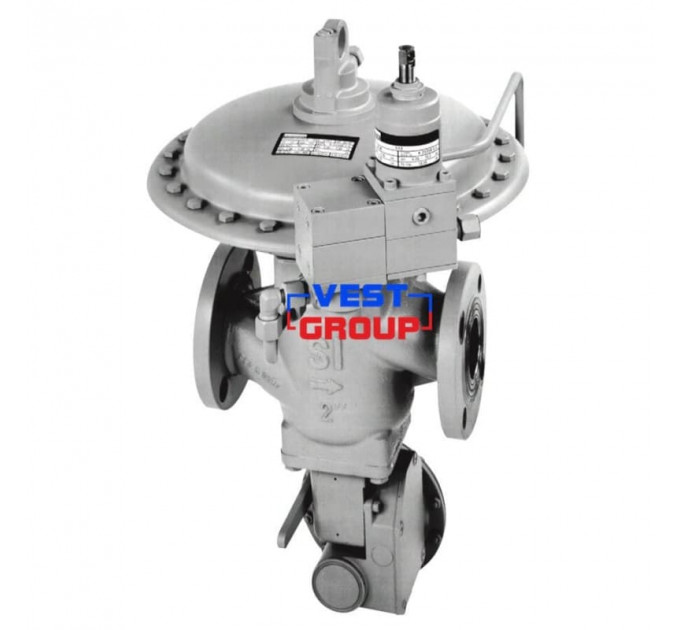

RBE 4712 регулятор давления газа ITRON

Купить Регулятор газа RBE 4712 от ТМ ACTARIS (Германия)

RBE 4712 регулятор давления газа ITRON

Есть в наличии
500 грн.
Узнать цену
RBE 4712 регулятор давления газа ITRON

Имя:

Телефон:

Комментарий:

Пожалуйста, укажите ваше имя и телефон, чтобы мы могли связаться с вами


Регулятор газа Itron RBE 4712

Газовый регулятор Itron RBE 4712

разработан для применения в промышленном секторе и поставщиками газа: тепловые станции, горелки, печи, промышленные котлы, а также другая аппаратура потребления газа, которая требует точного и быстрого регулирования давления газа при больших расходах.

Газовый регулятор RBE 4712 – регулятор управляемый пилотом со встроенными предохранительно-запорными клапанами (ПЗК).

ПЗК по превышению срабатывает при повышении выходного давления сверх заданного значения, ПЗК по снижению давления срабатывает при снижении выходного давления ниже установленного значения.

ПЗК снабжен байпасной линией для облегчения сброса.

Пилот оснащен системой фильтрации газа.

Сбалансированная компенсационная система обеспечивает постоянство выходного давления при изменяющемся входном.

Преимущества газового регулятора Actaris RBE 4712

  • Интегрированный монитор (дублирующий регулятор)
  • Компактный дизайн регулятора с монитором
  • Беспрецедентная точность работы
  • Система компенсации устраняет влияние колебания входного давления
  • Надежная износостойкая конструкция для работы на среднем и высоком давлении
  • Низкий уровень шума
  • Встроенные ПЗК
  • Применяются большинством европейских поставщиков газа

Технические характеристики регулятора RBE 4712:

Регулятор давления RBE 4712
 Регулятор давления RBE 4712
Входное давление(Рвых + 0,5) … 25 бар
Газприродный, пропан, бутан, воздух,
азот или любой другой не агрессивный газ
Выходное давление5 … 280 мбар
Минимальная разница между
входным и выходным
давлением
0,5 бар
Класс точности5 … 20 мбар - AC20 / SG50
20 … 50 мбар - AC10 / SG30
50 … 200 мбар - AC5 / SG10
0,2 … 13 бар - AC2,5 / SG10
Диапазон рабочих температурминус 30 … 60 ºС
Монтажное положениегоризонтальное и вертикальное
Устройства безопасностиПЗК по превышению давления
ПЗК по снижению давления
Опции встроенный шумоподавитель
индикатор положения ПЗК
акселератор для экстренного закрытия



Присоединительные размеры газового регулятора Actaris RBE4712
Входной диаметр, ØDN 25, 40, 50, 80, 100 (фланцы)
Выходной диаметр, ØDN 25, 40, 50, 80, 100 (фланцы)
Материал фланцевСталь: PN16, PN20, PN25 (ISO 7005)
Чугун: PN16, PN20 (ISO 7005)
Материалы Actaris RBE4712
КорпусЧугун (EN 1563 gr EN-GJS-400-15)
Сталь EN 10213-3 gr G20 Mn5
ПилотИсполнительный механизм: сталь (UNI EN 10025)
Корпус: алюминий (UNI 6362)
ГоловкаСталь
Внутренние деталиНержавеющая сталь и латунь
УплотненияНитриловая резина
МембраныСинтетическая материал с волокнистой основой



Принцип действия





Принцип действия регуляторов газа RBE 4712



Обозначение типа регуляторов RBE 4712
Для обозначения типа регулятора используется система кодификации, указанная в таблице 1.

Таблица 1 - Обозначение типа регулятора RBE 4712

RXX47XXDNXОпции
 B       Сбалансированная – высоко точная версия
  E      Внешний импульс
     1   Низкое давление (TF 511): 5 - 280 мбар
     2   Среднее давление (TF 512): 0.1 – 1 бар
     3   Высокое давление (TF 513): 0.25 – 13 бар
      0  Без защитных устройств
      1  Отсечной клапан (ПЗК) со срабатыванием по высокому давлению
      2  Отсечной клапан (ПЗК) со срабатыванием по высокому и низкому давлению
       25 Отверстие (Ø 23 мм)
       40 Отверстие (Ø 38 мм)
       50 Отверстие (Ø 48 мм)
       80 Отверстие (Ø 78 мм)
       100 Отверстие (Ø 98 мм)
        SСо встроенным шумоподавителем

ПЗК – предохранительно-запорный клапан;

Выбор модели ПЗК
Регуляторы давления газа RBE 4712 могут оснащаться встроенным ПЗК со срабатыванием по превышению давления или комбинированным ПЗК со срабатыванием по превышению и по снижению давления.

С регуляторами RBE 4712 поставляются два типа ПЗК: SSV 8600 и SSV 8500

SSV 8600 c DN 25 / 40 / 50 / 80 /100
SSV 8500 c DN 25 / 40 / 50 / 80

Пропускная способность (в стандартных условиях)

Максимальная пропускная способность может быть рассчитана с использованием данных формул:

  • Для критических условий (если (Ре - Ра) > 0,5Ре)  или Q=KG·Pe/2·sinqK1·w(Pe Pa)/Per,  Q=KG√Pa (Pe-Pa)
  • Для некритических условий (если (Ре - Ра) ≤ 0,5Ре) → Q=KG Pe/2

где,
KG - коэффициент расхода (см. Таблицу 2),
K1 - дополнительный коэффициент (см. Таблицу 2),
Ре - абсолютное входное давление, бар
Ра - абсолютное выходное давление, бар

Таблица 2

Коэффициент
DN25405080100
КG (регулятор без ПЗК и шумоподавителя)5201150205044007500
КG (регулятор с ПЗК и шумоподавителем)4901050175037006000
K1105 105 105 100 95



Для регуляторов с ПЗК коэффициент КG следует уменьшить на 5 %.

Коррекция температуры и плотности
Для газов с другой абсолютной температурой (Т) и относительной плотностью (d), умножайте полученный расход на коэффициент К:

Коэффициент К=√0.6/d

ГазОтносительная плотностьКоэффициент К
Воздух1,000,77
Бутан2,010,55
СО21,520,63
СО0,970,79
Природный0,601,00
N20,970,79
Пропан1,530,63
Смесь Пропан-воздух1,200,71



Внешнее управляющее устройство (пилот)
Регулятор давления газа RBE 4712 может оснащаться различными типами пилотов, в зависимости от способа использования регулятора. Пилоты типа TF 500 оснащены встроенным предварительным регулятором, который нагружен выходным давлением для создания для пилота давления на 500 мбар выше выходного. Предварительный регулятор оснащен отдельным фильтром.
Пилоты TF 512-PL оснащаются дистанционным управлением (с помощью электромотора) и таймером времени.
Информация о пилоте TF 512-PL предоставляется по запросу.

Выбор типа пилота

5XXОпции
 1 Ручное управление (Стандарт)
 2 Контроль времени (таймер)
 3 Электрический привод дистанционного управления
  1Низкое давление (TF 511): 5 … 280 мбар
  2Среднее давление (TF 512): 0,1 … 1 бар
  3Высокое давление (TF 513): 0,25 … 13 бар



 Настройка выходного давления (выбор пружины пилота)
Тип
пилота
Код пружиныХарактеристики пружин*Диапазон настройки
d ммDe ммLo ммItмбарбарДиапазон
давления
TF 511205651252.5355065 ÷ 25-Низкое
TF 5112056512633550620 ÷ 68-Низкое
TF 511205651273.53550640 ÷ 140-Низкое
TF 5112056512843550680 ÷ 280-Низкое
TF 51220565128435506 0.1 ÷ 0.6Среднее
TF 512205651294.535506 0.2 ÷ 1Среднее
TF 513205651323.535606.5 0.3 ÷ 1.3Высокое
TF 51320565133435606.5 0.5 ÷ 2.5Высокое
TF 51320565131535606.5 1.5 ÷ 5.5Высокое
TF 51320565134635606.5 4 ÷ 13Высокое

* Характеристики пружин: d, мм – диаметр проволоки
De, мм – внешний диаметр пружины
Lo, мм – высота пружины
It, – количество витков

Акселератор
Регулятор может быть оснащен различными типами акселераторами для быстрого (экстренного) закрытия регулятора при возрастании выходного давления.

Выбор типа акселератора

AP /XОпции
  1Низкое давление : 5 … 280 мбар
  2Среднее давление: 0,1 … 1 бар
  3Высокое давление : 0,25 … 13 бар

ПЗК SSV 8600

ПЗК SSV 8600

Обозначение типа ПЗК
SSV 86XXВерсия
 1 Ø150
 2 Ø150/TR
 3 Ø90
 4 Ø90/TR
  1ПЗК со срабатыванием по превышению давлению
  2ПЗК со срабатыванием по превышению и снижению давлению

Класс точности (AG ± %):

  • Низкое давление: AG 10
  • Среднее давление: AG 2.5
  • Высокое давление: AG 1

Минимальная разница между выходным давлением регулятора и давлением срабатывания ПЗК (ΔPw):
> 15 %, с минимальной разницей 10 мбар для ПЗК по превышению и 20 мбар для ПЗК по минимуму.

Стандартная комплектация ПЗК SSV 8600

  • Кнопка для аварийного срабатывания ПЗК
  • Легко доступный рычаг для сброса ПЗК
  • Встроенный байпас для уравнивания давления перед сбросом ПЗК.
  • Этот байпас открывается при воздействии на рычаг.

Удаленное управления (опции):

  • Датчик состояния ПЗК (индуктивный или «сухой контакт»)
  • Удаленный сброс ПЗК с помощью клапана (взрывобезопасное исполнение)

Характеристики

RBE 4712 регулятор давления газа ITRON
Модель:RBE 4712
Производитель:ITRON | ACTARIS (Германия)
Основные параметры
Пропускная способность:по запросу
Входное давление:до 2,5 МПа
Выходное давление: 30 кПа
