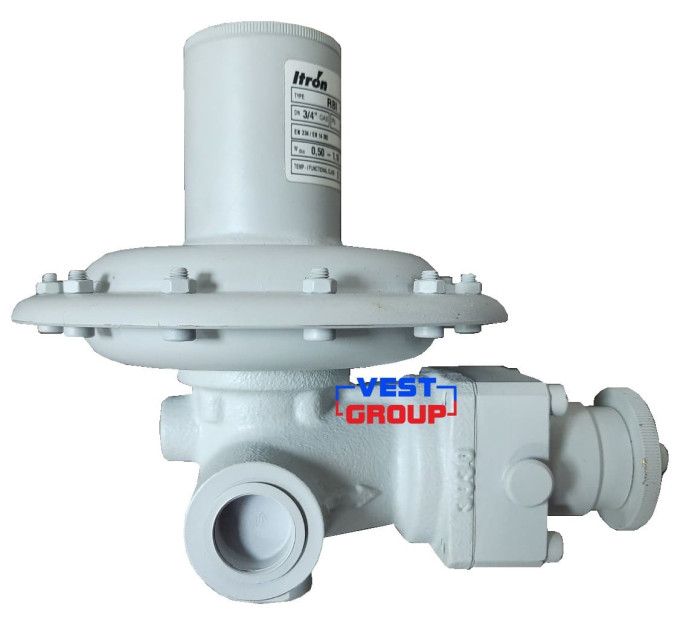

RBI 1722 регулятор давления газа Itron (Actaris)
Регулятор газа Itron RBI 1722
Газовый регулятор Itron RBI 1722
разработаны для применения в коммерческом и малом промышленном секторе: горелки, печи, колонки, промышленные газовые котлы, а также другая аппаратура потребления газа, которая требует точного и быстрого регулирования давления газа при больших расходах.
Регуляторы очень компактны и могут устанавливаться в шкафных.
Регулятор расхода газа RBI 1722 – одностадийные регуляторы прямого действия, с нагруженной пружиной (рычажного типа), со встроенными предохранительно-запорными клапанами (ПЗК).
ПЗК по превышению срабатывает при повышении выходного давления сверх заданного значения, ПЗК по снижению давления срабатывает при снижении выходного давления ниже установленного значения.
После срабатывания ПЗК регулятор закрывается и запустить его можно только вручную перезапустив ПЗК. Встроенный байпас упрощает перезапуск ПЗК.
Сбалансированная компенсационная система обеспечивает постоянство выходного давления при изменяющемся входном. Это позвоет использовать одни и те же регуляторы на разных входных давлениях.
Приемущества газового регулятора Актарис RBI 1722
- Сбалансированная компенсационная система устраняет эффект «подкачки»
- Надежная износостойкая конструкция для работы на среднем и высоком давлении
- Небольшие габариты при большой пропускной способности
- Встроенный ПЗК
- Соответствие EN 334

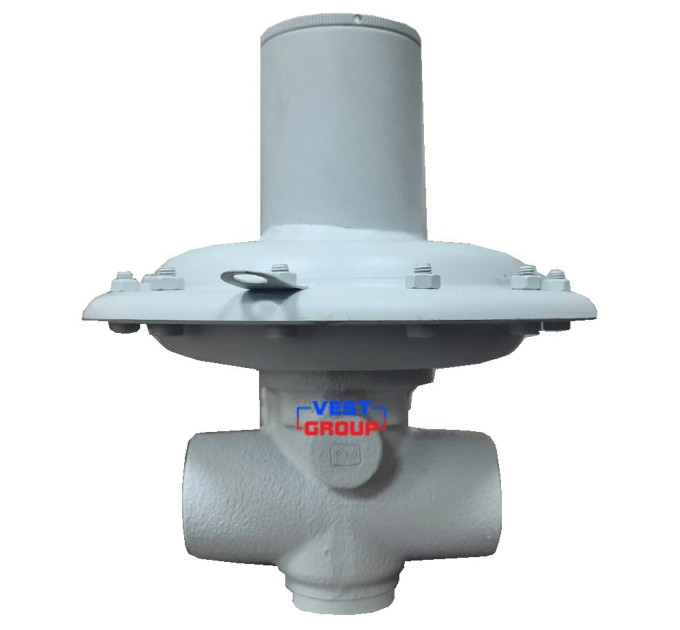

![]() RBI 1722 DN 3/4" | |
Технические характеристики регулятора RBI 1722: | |
Максимальное входное давление | 0,35 … 10 бар |
Газ | природный, воздух, азот или любой другой неагрессивный газ |
Выходное давление | 0,1 … 1,3 бар |
Класс точности | ± 5% от от установленного значения выходного давления |
Диапазон рабочих температур | минус 30 … 60 ºС |
Монтажное положение | горизонтальное и вертикальное |
Устройства безопасности | ПЗК по превышению давления ПЗК по снижению давления |
Опции | внешняя или внутренняя импульсная линия монитор версия |
* Монитор версия – позволяет использовать регулятор в качестве дублирующего узла редуцирования на случай отказа основного узла. |
Присоединительные размеры газового регулятора Actaris RBI1722 | |
Входной диаметр, Ø | 3/4” (внутренняя резьба) |
Выходной диаметр, Ø | 3/4” (внутренняя резьба) |
Материалы Actaris RBI1722 | |
Корпус | Чугун или сталь |
Головка | Сталь |
Внутренние детали | Нержавеющая сталь и латунь |
Уплотнения | Нитриловая резина |
Мембраны | Прорезиненный материал |
Обозначение типа регуляторов RBI 1722
Для обозначения типа регулятора используется система кодификации, указанная в таблице 1.
Таблица 1 - Обозначение типа регулятора RBI 1722
R | X | X | 1 | 7 | X | X | X | DN | X | Опция |
B | Сбалансированный | |||||||||
I | Внутренний импульс | |||||||||
2 | Среднее давление (0,1 бар–1,3 бар) | |||||||||
3 | Высокое давление (0,5 бар – 4,8 бар) | |||||||||
0 | Нет устройств безопасности | |||||||||
1 | ПЗК (ПД) | |||||||||
2 | ПЗК (ПД) и (НД) | |||||||||
M | Монитор – Внешний импульс | |||||||||
3/4" | Седло клапана (Ø 9,2 мм) | |||||||||
1" | Седло клапана (Ø 17,8 мм) |
ПЗК – предохранительно-запорный клапан;
(ПД) – при превышении давления (выходного);
(СД) – при снижении давления (выходного).
Пропускная способность (в стандартных условиях)
Максимальная пропускная способность (без учета падения давления на выходе) может быть рассчитана с использованием данных формул:
- Для критических условий (если (Ре/Ра) > 2) → Q=Kg PE/2
- Для некритических условий (если (Ре/Ра) =< 2) → Q=Kg√Pa (Pe-Pa)
где,
КG – коэффициент расхода (см. Таблицу 2),
Ре – абсолютное входное давление, бар
Ра – абсолютное выходное давление, бар

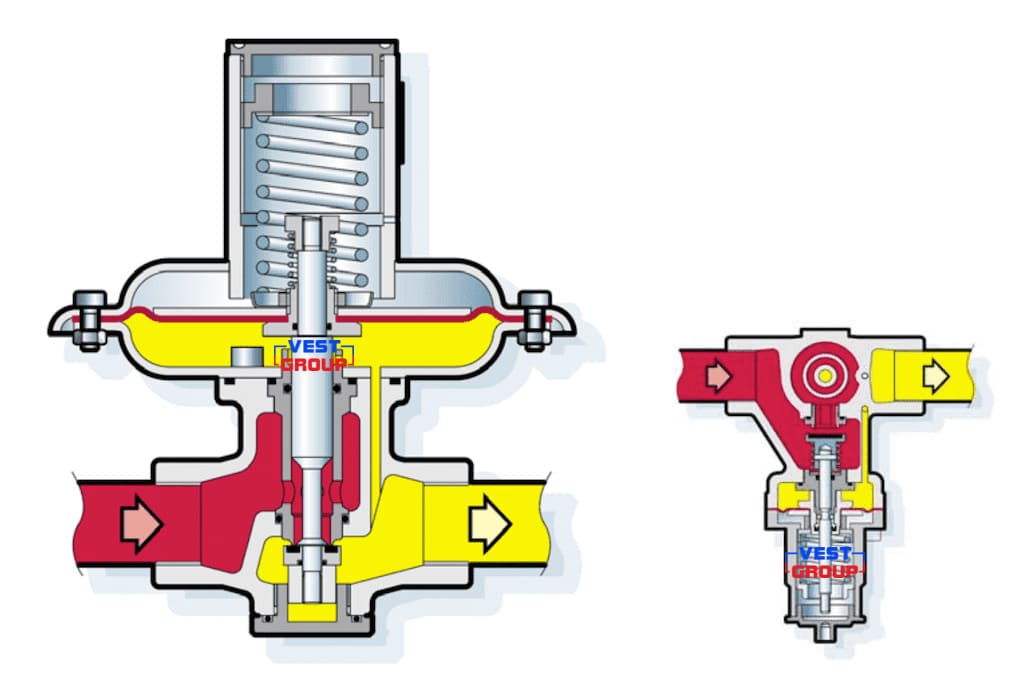

Принцип работы | ||
![]() | ![]() | ![]() |
RB 1800 DN 1 1/2” | RBI 1722 - 1 ” | RBI 1722 - 3/4” |
![]() | ![]() ![]() | - Входное давление - Выходное давление |
Встроенный предохранительно-запорный клапан (ПЗК) |
Давление срабатывания ПЗК может быть просто настроено независимо от значения выходного давления регулятора.
Крышка ПЗК используется как инструмент для перезапуска ПЗК.
Встроенный байпас для уравнивания давления перед перезапуском ПЗК срабатывает при вытягивании штока ПЗК с помощью навинчивания крышки обратной стороной на шток.
Минимальная разница между давлением срабатывания ПЗК и выходным давлением регулятора должна составлять 10 мбар для срабатывания по низу и 20 мбар для срабатывания по превышению.
Характеристики
RBI 1722 регулятор давления газа Itron (Actaris) | |
---|---|
Модель: | RBI 1722 |
Производитель: | ITRON | ACTARIS (Германия) |
Основные параметры | |
Пропускная способность: | по запросу |
Входное давление: | до 1,6 МПа |
Диаметр подключения: | 20 мм |
Выходное давление: | 130 кПа |
