Регулятор газа Itron RBI 2312/TR

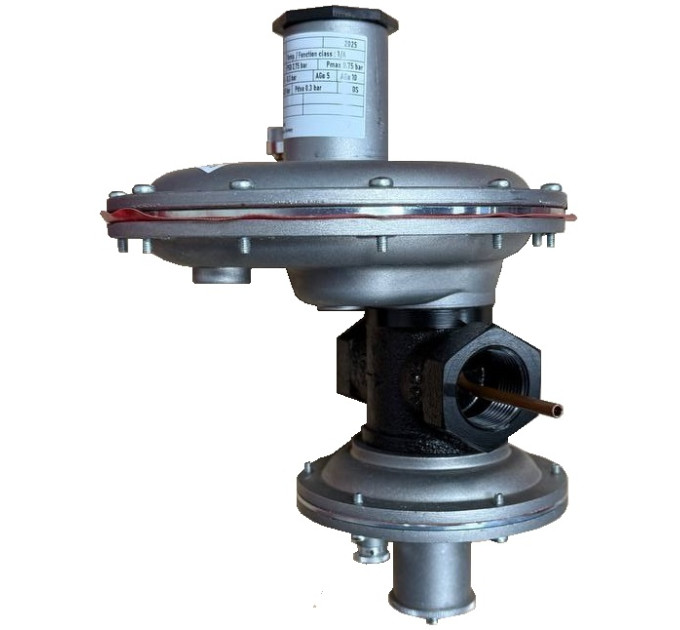

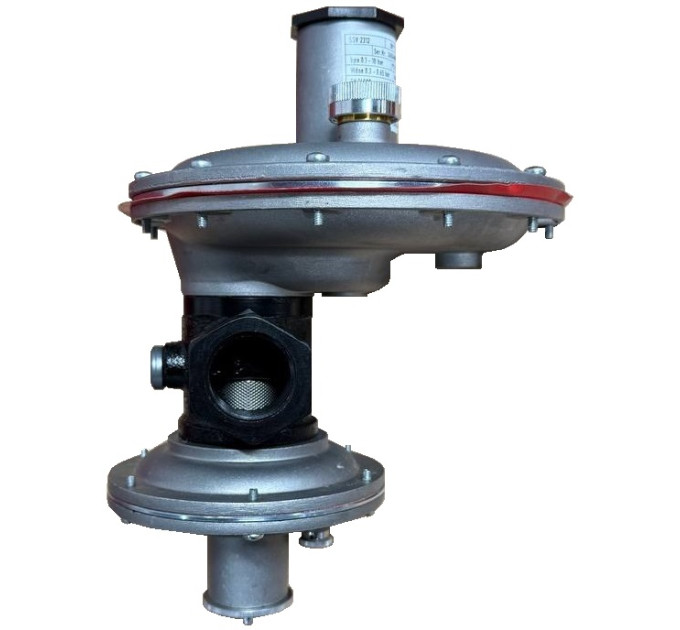

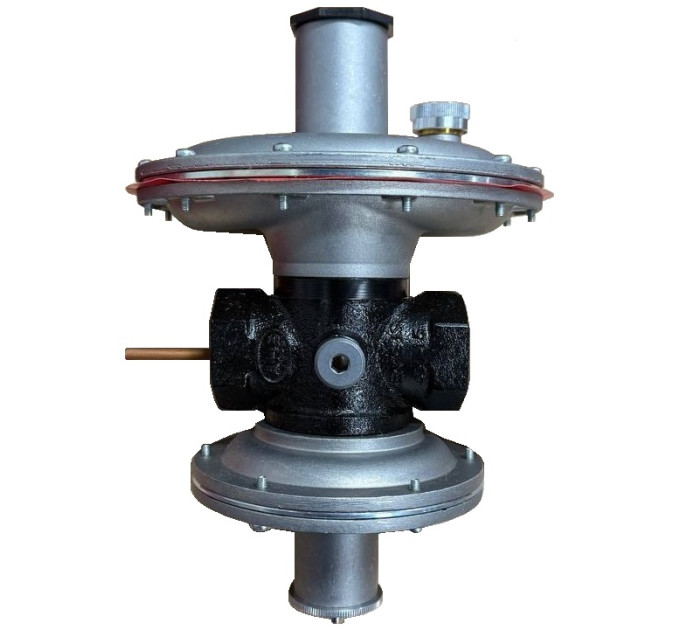

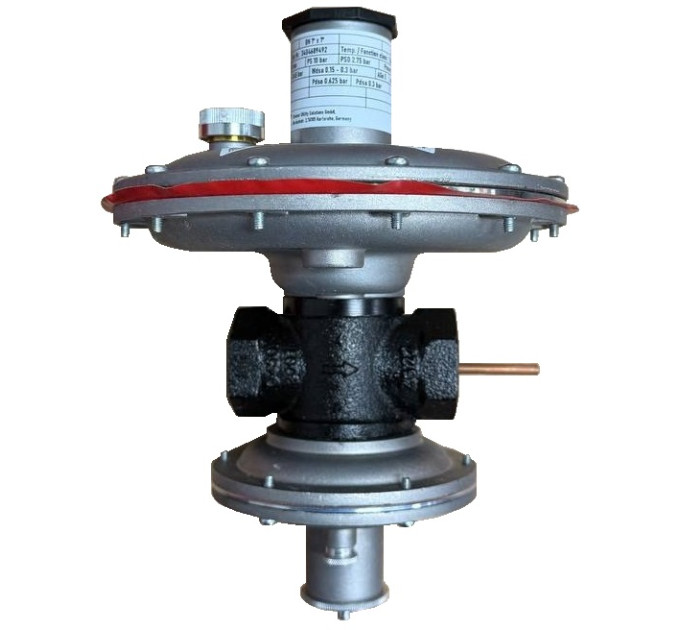

Газовый регулятор Itron RBI 2312/TR
Технические характеристики регулятора RBI 2312/TR | ||
| Максимальное входное давление | 10 бар | |
| Газ | природный, воздух, азот или любой другой не агрессивный газ | |
| Выходное давление | 47…750 мбар; | |
| Класс точности | ± 5% от от установленного значения выходного давления | |
| Диапазон рабочих температур | минус 30 … 60 ºС | |
| Монтажное положение | горизонтальное и вертикальное | |
| Устройства безопасности | ПЗК по превышению давления ПЗК по снижению давления ПСК | |
| Опции | Внешняя или внутренняя импульсная линия Монитор версия* | |
| *Монитор версия – позволяет использовать регулятор в качестве дублирующего узла редуцирования на случай отказа основного узла. | ||
| Присоединительные размеры газового регулятора Actaris RBI 2312 TR | |
| Входной диаметр, Ø | 1” |
| Выходной диаметр, Ø | 1” |
| Материалы Actaris RBI 2312 /TR | |
| Корпус | Углеродистая сталь SFP500 |
| Головка | Алюминиевый сплав |
| Внутренние детали | Нержавеющая сталь и латунь |
| Уплотнения | Нитриловая резина |
| Мембраны | Прорезиненный материал |
Принцип действия регулятора давления газа RBI 2312 TR
 | -входное давление |
 | -выходное давление |

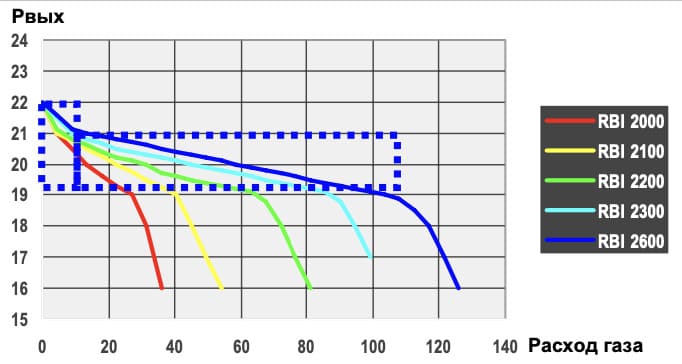

| Точность и диапазон расходов | Пропускная способность (в стандартных условиях) |
 |  |

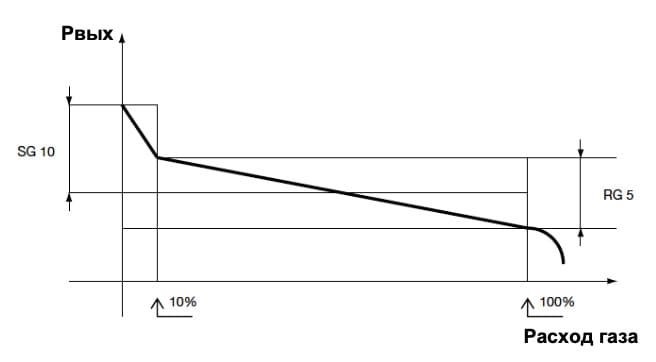

Регуляторы давления газа RBI 2312 TR соответствуют классам точности АС5 и SG10 в диапазоне расходов газов от 10% до 100% Qmax.
Максимальная пропускная способность может быть рассчитана с использованием данных формул:
Для критических условий (если (Ре/Ра) > 2) → | Q = Kg Pe/2 |
Для некритических условий (если (Ре/Ра) =< 2) → | Q = Kg √Pa(Pe-Pa) |
где,
КG – коэффициент расхода (см. Таблицу ниже),
Ре – абсолютное входное давление, бар
Ра – абсолютное выходное давление, бар
| Диаметр седла | 7 мм | 11 мм | 13 мм | 14 мм |
| KG | 40 | 100 | 140 | 160 |
Таблица пропускной способности регулятора давления природного газа RBI 2312 TR
| RBI 2312 TR | ||||||
| Рвх, бар | Рвих, мбар | 20 | 50 | 100 | 300 | 400 |
| 0,35 | 35 | 36 | 32 | - | - | |
| 0,5 | 65 | 60 | 52 | 55 | - | |
| 0,6 | 65 | 61 | 57 | 55 | - | |
| 0,7 | 65 | 62 | 60 | 55 | 55 | |
| 0,8 | 65 | 63 | 65 | 57 | 55 | |
| 0,9 | 65 | 64 | 68 | 59 | 55 | |
| 1 | 65 | 65 | 70 | 60 | 53 | |
| 1,5 | 65 | 64 | 64 | 65 | 61 | |
| 2 | 75 | 80 | 90 | 85 | 70 | |
| 3 | 73 | 75 | 80 | 77 | 65 | |
| 4 | 70 | 68 | 65 | 62 | 59 | |
| 5 | 68 | 70 | 65 | 63 | 60 | |
| 6 | 68 | 70 | 63 | 61 | 60 | |
| 7 | 65 | 65 | 60 | 58 | 55 | |
| 8 | 65 | 65 | 60 | 58 | 55 | |
| 9 | 65 | 64 | 58 | 54 | 53 | |
| 10 | 65 | 62 | 55 | 52 | 50 | |
* Для регуляторов типа RB2000/TR, при Рвых выше 400 мбар - в диапазоне от 400 до 750 мбар необходимо экстраполировать значение максимального расхода для Рвых=400 мбар, но уменьшая соответственно на: <30%> при Pвх = 1 бар, <10%> при Pвх = 1,5 бар по причине меньшей разницы давлений.
Габаритные и присоединительные размеры регулятора RBI 2312 TR
Разработан регулятор RBI 2312 TR для применения в бытовом и коммерческом секторе: горелки, промышленные печи, колонки, котлы, а также другая аппаратура потребления газа, которая требует точного и быстрого регулирования давления газа.
Регуляторы могут устанавливаться в шкафных, и подключаться непосредственно к счетчикам газа.
Газовый регулятор RBI 2312 TR – регулятор прямого действия, с нагруженной пружиной (рычажного типа), со встроенным предохранительно-сбросным клапаном (ПСК) и двумя предохранительно-запорными клапанами (ПЗК).
ПЗК по превышению срабатывает при повышении выходного давления сверх заданного значения, ПЗК по снижению давления срабатывает при снижении выходного давления ниже установленного значения.
После срабатывания ПЗК регулятор закрывается и запустить его можно только вручную перезапустив ПЗК. Наличие ПСК позволяет избежать срабатывания ПЗК по превышению при температурном расширении и малых колебаниях выходного давления.
Сбалансированная компенсационная система обеспечивает постоянство выходного давления при изменяющемся входном. Это позволяет использовать одни и те же регуляторы на разных входных давлениях. Регулятор оборудован входным фильтром, с размером ячейки фильтрующего элемента = 0,5 мм.
Преимущества газового регулятора Actaris RBI 2312 TR
- Сбалансированная компенсационная система устраняет эффект «подкачки»
- Надежная износостойкая конструкция
- Небольшие габариты
- Мгновенная реакция на изменение нагрузки
- Встроенные ПЗК
- Встроенный ПСК
- Встроенный фильтр (0,5 мм.)
Узнать цену, заказать и купить газовый регулятор Itron RBI 2312 TR
Вы можете позвонив по телефонам: (097) 375-76-48, (099) 410-68-28, отправить запрос через сайт или на почту office@vest-m.com.ua, после чего с Вами свяжутся менеджеры.
Характеристики
| RBI 2312/TR регулятор давления газа Itron (Actaris) | |
|---|---|
| Модель: | RBI 2312/TR |
| Производитель: | ITRON | ACTARIS (Германия) |
| Основные параметры | |
| Пропускная способность: | 75 м3/ч |
| Входное давление: | до 1 МПа |
| Диаметр подключения: | 25 мм |
| Выходное давление: | 75 кПа |
