Газовый регулятор Madas RG/2MC, FRG/2MC DN65

Регуляторы давления газа RG/2MC, FRG/2MC DN65 (со встроенным фильтром) предназначены для снижения давления газа и автоматического поддержания заданного давления вне зависимости от изменения входного давления. Регуляторы используются для природного газа, метана, биогаза, коксового газа, доменного газа, паровой фазы сжиженного газа, углекислого газа, воздуха и других сухих газов.

Регуляторы снабжены следующими устройствами и принадлежностями:

  • Встроенный фильтр тонкой очистки газа (версия FRG/2MC);
  • штуцер для измерения выходного давления.



Технические характеристики газового регулятора Madas RG/2MC, FRG/2MC DN65

Максимальное входное давление6 Бар
Выходное давлениеот 8 мбар до 600 мбар
Максимальный расход газа4400 нм3
Вход – выход соединение DN65 x 65
Степень очистки50 мкм
Класс точностиAC 10
Класс закрытия SG 30
Материалы:
сплав литого алюминия (UNI EN 1706)
латунь OT-58 (UNI EN 12164)
алюминий (UNI 9002-5)
гальванизированная сталь, нержавеющая сталь марки 430 F
нитрил бутадиеновый каучук NBR
фторэластомер FKM (Viton, витон)



Конструкция газового регулятора Madas RG/2MC, FRG/2MC DN65

1 – Защитный колпачок; 2 – Винт настройки выходного давления; 3 – Пружина настройки выходного давления; 4 – Крышка; 5 – Зубчатая стопорная шайба; 6 – Защитная мембрана; 7 – Фиксирующие винты; 8 – Фланец; 9 – Шток; 10 – Корпус; 11 – Фильтрующий элемент; 12 – Штуцер для измерения давления; 13 – Уплотнительная прокладка; 14 – Нижняя крышка; 15 – Фиксирующие винты нижней крышки; 16 – О-образная прокладка; 17 – Фторопластовое кольцо; 18 – Направляющая затвора регулятора; 19 – Импульсная трубка; 20 – Компенсационная мембрана; 21 – Верхний жесткий диск мембраны; 22 – Рабочая мембрана; 23 – Нижний жесткий диск мембраны; 24 – Пылезащитный колпачок; 25 – Центральная гайка; 26 – Шайба пружины.

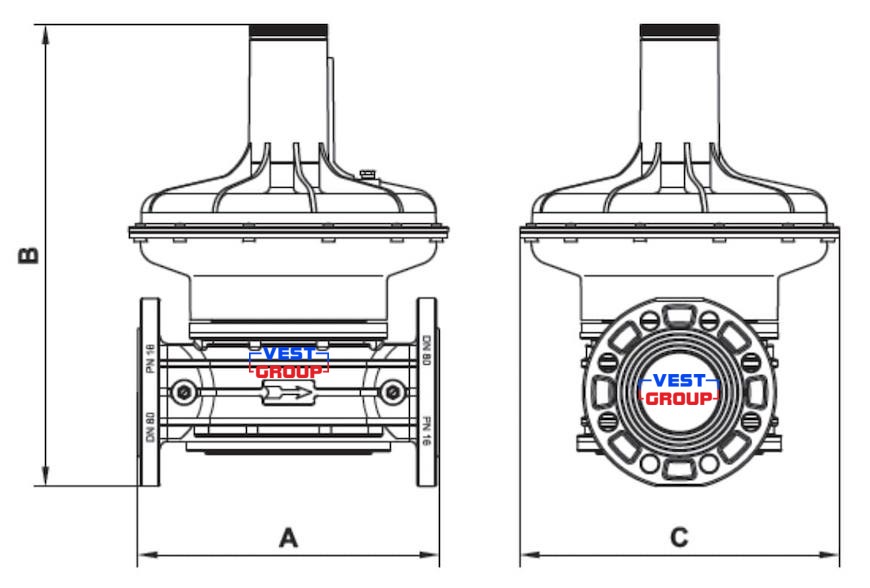

Габаритные размеры регулятора давления газа Madas RG/2MC, FRG/2MC DN65

Присоединениефланец
A290
B456
C330
Площадь фильтрации мм²39240



Характеристики

Регулятор давления газа Madas RG/2MC, FRG/2MC DN65
Модель:Madas RG/2MC, FRG/2MC DN65
Производитель:MADAS (Италия)
Основные параметры
Входное давление:6 Бар
Диаметр подключения:DN65
Выходное давление:7-600 мбар
Подключение:фланец
