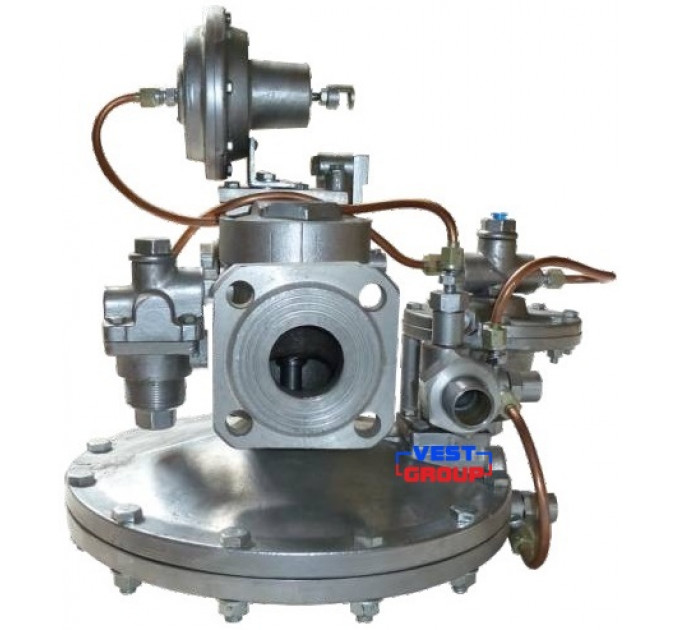

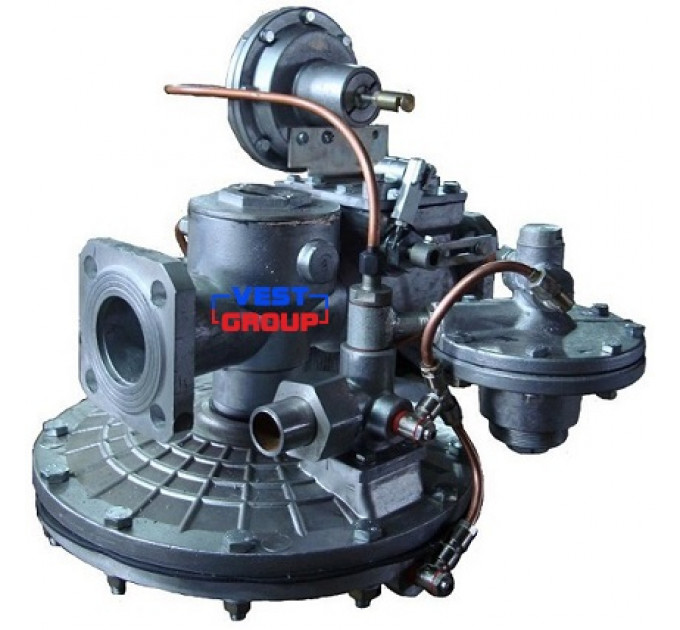

РДГ-50Н регулятор давления газа
Регулятор газа РДГ-50Н
Газовый регулятор РДГ - 50Н
предназначен для снижения давления газа производительностью до 7100 м3/ч.
![]() |
|
Газовый регулятор РДГ-50Н имеет корпус 3, внутри которого установлено седло. Мембранный привод состоит из мембраны 5, соединенного с ней штока, на конце которого закреплен клапан. Шток перемещается во втулках направляющей колонки корпуса. Стабилизатор 1 предназначен для поддержания постоянного давления на входе в регулятор управления, т. е. для исключения влияния колебаний входного давления на работу регулятора в целом. Стабилизатор выполнен в виде регулятора прямого действия и включает в себя корпус, узел мембраны с пружинной нагрузкой, рабочий клапан. Газ входного давления поступает через стабилизатор 1 к регулятору управления 7. Вот регулятора управления (для исполнения РДГ - 50Н) или от стабилизатора (для исполнения РДГ-50В) газ через регулируемый дроссель 4 поступает в подмембранную полость, а через импульсную трубку - в надмембранную полость исполнительно устройства. Через дроссель подмембранная полость исполнительно устройства связана с газопроводом за регулятором. Давление в подмембранной полости исполнительно устройства при работе всегда будет больше выходного давления. Надмембранная полость исполнительно устройства находится под воздействием выходного давления.
Регулятор управления (для исполнения РДГ-50Н) или стабилизатора (для исполнения РДГ-50В) поддерживает за собой постоянное давление, поэтому давление в подмембранной полости также будет постоянным (в установленном режиме).
Любые отклонения выходного давления от заданного вызывают изменения давления в надмембранной полости исполнительно устройства, что приводит к перемещению клапана в новое равновесной состояние, соответствующее новым значениям входного давления и расхода, при этом восстанавливается Выходное давление. При отсутствии расхода газа клапан закрыт, что определяется отсутствием управляющего перепада давления в надмембранной полости исполнительно устройства и действием входного давления. При наличии потребления газа образуется управляющий перепад в надмембранной и подмембранной полостям исполнительно устройства, в результате чего мембрана 5 с соединенным с ней штоком, на конце которого закреплен клапан, придет в движение и откроет проход газа через образующуюся щель между уплотнением клапана и седлом. При уменьшении расхода газа клапан под действием управляющего перепада давления в полости исполнительно устройства вместе с мембраной придет в движение в обратную сторону и уменьшит проход газа, а при отсутствии расхода газа клапан перекроет седло. В случае аварийного повышения или понижениях выходного давления мембрана механизма контроля 2 перемещается влево или вправо, шток отсечного клапана выходит из соприкосновения со штоком 6 механизма контроля отсечного клапана, под действием пружины перекрывает вход газа в регулятор.
Технические характиристики газового регулятора РДГ - 50Н:
Параметр | |
РДГ-50H | |
Максимальное входное давление, МПа | 1,2 |
Пределы настройки выходного давления, кПа | 1-60 |
Диаметр седла, мм | 35 |
Пропускная способность при входном давлении 0,1 МПа и выходном 0,001 МПа по газу с плотностью 0,72 кг/м3, м3/ч | 900 |
Неравномерность регулирования, %, не более | ±10 |
Пределы настройки давления срабатывания автоматического отключающего устройства, кПа при понижении выходного давления | 0,3-3 |
при повышении выходного давления | 1-70 |
Ду присоединительного патрубка, мм входа | 50 |
выхода | 50 |
Строительная длина L, мм | 365 |
Габаритные размеры, мм, не более длина I | 440 |
ширина B | 550 |
высота Н | 350 |
Масса, кг, не более | 80 |
Пропускная способность Q м³/ч регуляторов РДГ-50Н, седло Ø 30 мм | ||||||||
Рвх, МПа | Рвых,кПа | |||||||
2 - 10 | 30 | 50 | 60 | 80 | 100 | 150 | 200 | |
0,1 0,15 0,2 0,25 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2 | 450 550 650 750 850 1100 1300 1500 1700 1950 2150 2350 2600 2800 | 400 550 650 750 850 1100 1300 1500 1700 1950 2150 2350 2600 2800 | 400 550 650 750 850 1100 1300 1500 1700 1950 2150 2350 2600 2800 | 350 550 650 750 850 1100 1300 1500 1700 1950 2150 2350 2600 2800 | 250 500 650 750 850 1100 1300 1500 1700 1950 2150 2350 2600 2800 | 450 600 750 850 1100 1300 1500 1700 1950 2150 2350 2600 2800 | 500 700 850 1100 1300 1500 1700 1950 2150 2350 2600 2800 | 550 750 1050 1300 1500 1700 1950 2150 2350 2600 2800 |
Пропускная способность Q м³/ч регуляторов РДГ-50Н, седло Ø 30 мм | |||||
Рвх, МПа | Рвых,кПа | ||||
250 | 300 | 400 | 500 | 600 | |
0,1 0,15 0,2 0,25 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2 | 600 1000 1300 1500 1700 1950 2150 2350 2600 2800 | 900 1250 1500 1700 19500 2150 2350 2600 2800 | 1000 1400 1700 1950 2150 2350 2600 2800 | 1100 1550 1850 2150 2350 2600 2800 | 1200 1650 2000 2300 2550 2800 |
Характеристики
РДГ-50Н регулятор давления газа | |
---|---|
Модель: | РДГ-50Н |
Производитель: | РДГ, РДНК, РДСК (Россия) |
Основные параметры | |
Пропускная способность: | 7100 м3/ч |
Входное давление: | до 1 МПа |
Диаметр подключения: | 50 мм |
Выходное давление: | 60 кПа |
