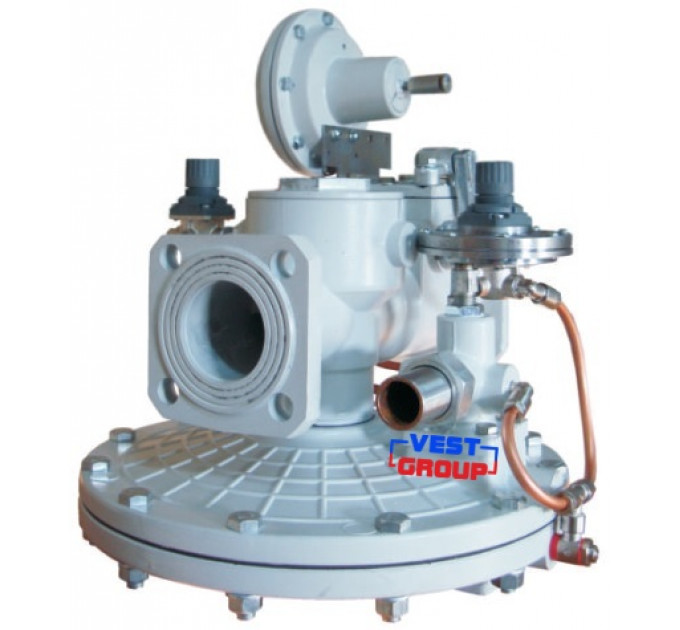

РДГ-80В регулятор давления газа
Регулятор газа РДГ-80В
Газовый регулятор РДГ - 80В
предназначен для снижения давления газа производительностью до 14600 м3/ч.
![]() |
|
Газовый регулятор РДГ-80В имеет корпус 3, внутри которого установлено седло. Мембранный привод состоит из мембраны 5, соединенного с ней штока, на конце которого закреплен клапан. Шток перемещается во втулках направляющей колонки корпуса. Стабилизатор 1 предназначен для поддержания постоянного давления на входе в регулятор управления, т. е. для исключения влияния колебаний входного давления на работу регулятора в целом. Стабилизатор выполнен в виде регулятора прямого действия и включает в себя корпус, узел мембраны с пружинной нагрузкой, рабочий клапан. Газ входного давления поступает через стабилизатор 1 к регулятору управления 7. Вот регулятора управления (для исполнения РДГ - 80Н) или от стабилизатора (для исполнения РДГ-80В) газ через регулируемый дроссель 4 поступает в подмембранную полость, а через импульсную трубку - в надмембранную полость исполнительно устройства. Через дроссель подмембранная полость исполнительно устройства связана с газопроводом за регулятором. Давление в подмембранной полости исполнительно устройства при работе всегда будет больше выходного давления. Надмембранная полость исполнительно устройства находится под воздействием выходного давления.
Регулятор управления (для исполнения РДГ-80Н) или стабилизатора (для исполнения РДГ-80В) поддерживает за собой постоянное давление, поэтому давление в подмембранной полости также будет постоянным (в установленном режиме).
Любые отклонения выходного давления от заданного вызывают изменения давления в надмембранной полости исполнительно устройства, что приводит к перемещению клапана в новое равновесной состояние, соответствующее новым значениям входного давления и расхода, при этом восстанавливается Выходное давление. При отсутствии расхода газа клапан закрыт, что определяется отсутствием управляющего перепада давления в надмембранной полости исполнительно устройства и действием входного давления. При наличии потребления газа образуется управляющий перепад в надмембранной и подмембранной полостям исполнительно устройства, в результате чего мембрана 5 с соединенным с ней штоком, на конце которого закреплен клапан, придет в движение и откроет проход газа через образующуюся щель между уплотнением клапана и седлом. При уменьшении расхода газа клапан под действием управляющего перепада давления в полости исполнительно устройства вместе с мембраной придет в движение в обратную сторону и уменьшит проход газа, а при отсутствии расхода газа клапан перекроет седло. В случае аварийного повышения или понижениях выходного давления мембрана механизма контроля 2 перемещается влево или вправо, шток отсечного клапана выходит из соприкосновения со штоком 6 механизма контроля отсечного клапана, под действием пружины перекрывает вход газа в регулятор.
Технические характиристики газового регулятора РДГ - 80В:
Параметр | |
РДГ-80В | |
Максимальное входное давление, МПа | 1,2 |
Пределы настройки выходного давления, кПа | 30-600 |
Диаметр седла, мм | 50 |
Пропускная способность при входном давлении 0,1 МПа и выходном 0,001 МПа по газу с плотностью 0,72 кг/м3, м3/ч | 1300 |
Неравномерность регулирования, %, не более | ±10 |
Пределы настройки давления срабатывания автоматического отключающего устройства, кПа при понижении выходного давления | 3-30 |
при повышении выходного давления | 0,03-0,7 |
Ду присоединительного патрубка, мм входа | 80 |
выхода | 80 |
Строительная длина L, мм | 502 |
Габаритные размеры, мм, не более длина I | 560 |
ширина B | 580 |
высота Н | 436 |
Масса, кг, не более | 80 |
Пропускная способность Q м³/ч регуляторов РДГ-80В, седло Ø 65 мм | ||||||||
Рвх, МПа | Рвых, кПа | |||||||
2 - 10 | 30 | 50 | 60 | 80 | 100 | 150 | 200 | |
0,1 0,15 0,2 0,25 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2 | 2250 2800 3400 3950 4500 5600 6750 7850 9000 10100 11200 12350 13450 14600 | 2200 2800 3400 3950 4500 5600 6750 7850 9000 10100 11200 12350 13450 14600 | 2000 2800 3400 3950 4500 5600 6750 7850 9000 10100 11200 12350 13450 14600 | 1850 2750 3400 3950 4500 5600 6750 7850 9000 10100 11200 12350 13450 14600 | 1400 2600 3350 3950 4500 5600 6750 7850 9000 10100 11200 12350 13450 14600 | 2350 3250 3950 4500 5600 6750 7850 9000 10100 11200 12350 13450 14600 | 2600 3650 4450 5600 6750 7850 9000 10100 11200 12350 13450 14600 | 2850 4000 5600 6750 7850 9000 10100 11200 12350 13450 14600 |
Пропускная способность Q м³/ч регуляторов РДГ-80В, седло Ø 65 мм | |||||
Рвх, МПа | Рвых, кПа | ||||
250 | 300 | 400 | 500 | 600 | |
0,1 0,15 0,2 0,25 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2 | 3100 5300 6700 7850 9000 10100 11200 12350 13450 14600 | 4650 6500 7850 9000 10100 11200 12350 13450 14600 | 5250 7300 8850 10100 11200 12350 13450 14600 | 5750 8050 9750 11150 12350 13450 14600 | 6200 8700 10550 12100 13400 14600 |
Характеристики
РДГ-80В регулятор давления газа | |
---|---|
Модель: | РДГ-80В |
Производитель: | РДГ, РДНК, РДСК (Россия) |
Основные параметры | |
Пропускная способность: | 14600 м3/ч |
Входное давление: | до 1 МПа |
Диаметр подключения: | 80 мм |
Выходное давление: | 600 кПа |
