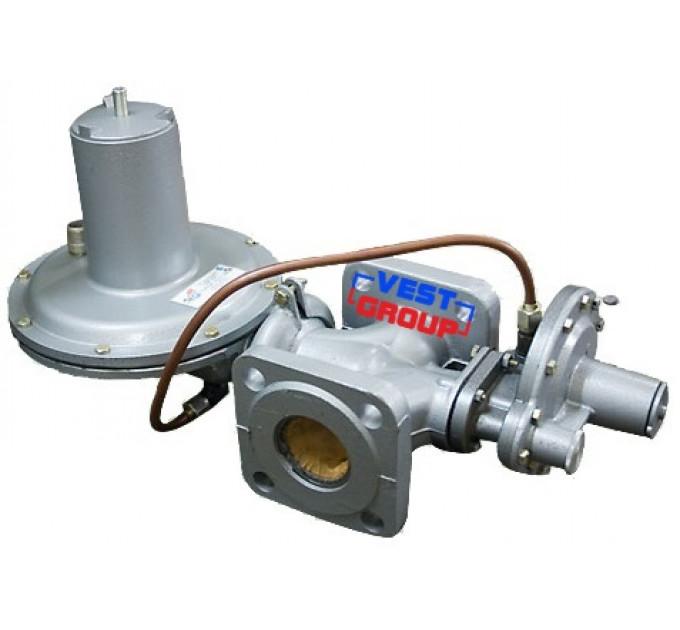

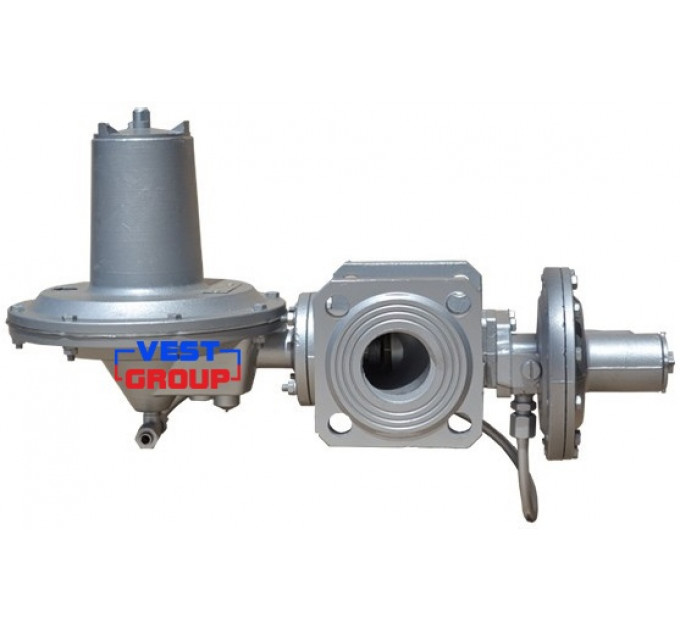

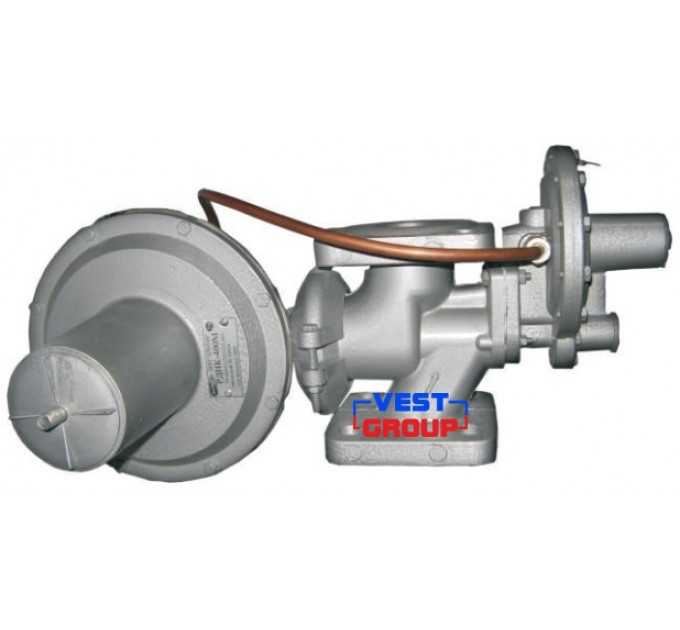

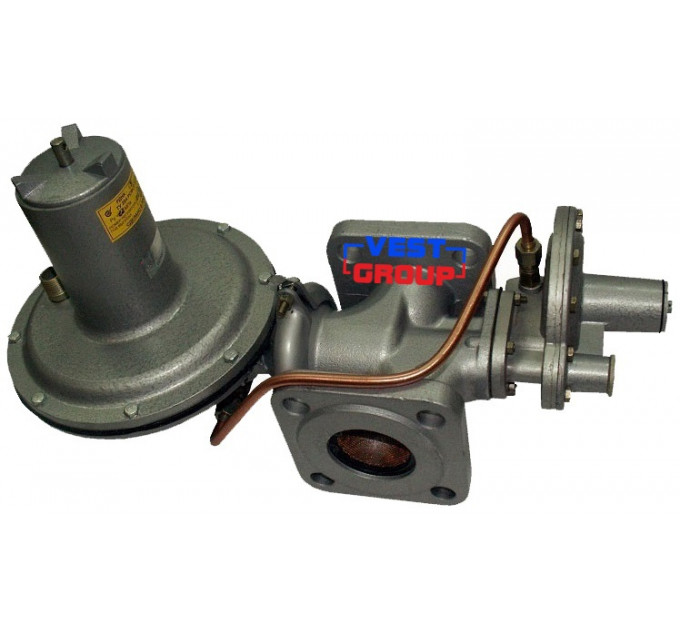

РДНК-400 регулятор давления газа

Купить Регулятор газа РДНК-400 от ТМ РДГ, РДНК, РДСК

РДНК-400 регулятор давления газа

Есть в наличии
500 грн.
Узнать цену
РДНК-400 регулятор давления газа

Имя:

Телефон:

Комментарий:

Пожалуйста, укажите ваше имя и телефон, чтобы мы могли связаться с вами


Регулятор газа РДНК-400

Газовый регулятор РДНК - 400

предназначен для снижения давления газа производительностью 300 м3/ч.

Рассчитан на устойчивую работу при воздействии температуры окружающего воздуха от -40 до +60 °С и относительной влажности до 95% при температуре +35 °С.

1 — импульсная трубка
6, 20, 21, 27, 33 — пружины
4, 18 — мембрана
7 — нажимная гайка
8 — стакан
9 — мембранная камера
10 — хомут
11 — корпус
12 — рабочий клапан
13 — седло
Т — выходной патрубок
15 — фиксатор
19 — отключающее устройство
22, 23 — регулировочные гайки
25 — пробка
26, 31 — штоки
28 — отсечной клапан
29 — тройник
32 — рычажной механизм
41 — исполнительный механизм
Н — входной патрубок

Технические характиристики газового регулятора РДНК - 400:

Наименование параметраРДНК 400
Регулируемая средаприродный газ ГОСТ 5542-87
газовая фаза газа сжиженного по ГОСТ 20448-90
Диапазон входного давления, МПа0,05-0,6
Диапазон настройки выходного давления, кПа2,0-5,0
Диапазон настройки отключающего устройства, кПа:
при повышение выходного давления(1,2-1,8) Рвых
при понижение выходного давления(0,2-0,5) Рвых
Пропускная способность при максимальном входные давлении, м3300
Неравномерность регулирования,%, не более± 10
Ду присоединительного патрубка, мм:
входа
50
выхода50



Характеристики

РДНК-400 регулятор давления газа
Модель:РДНК-400
Производитель:РДГ, РДНК, РДСК (Россия)
Основные параметры
Пропускная способность: 300 м3/ч
Входное давление:до 0,6 МПа
Диаметр подключения:50 мм
Выходное давление: 5 кПа
