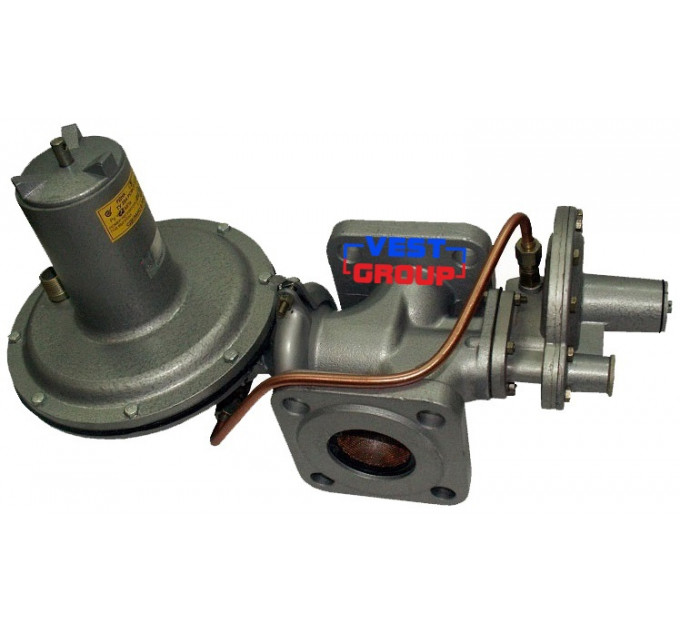

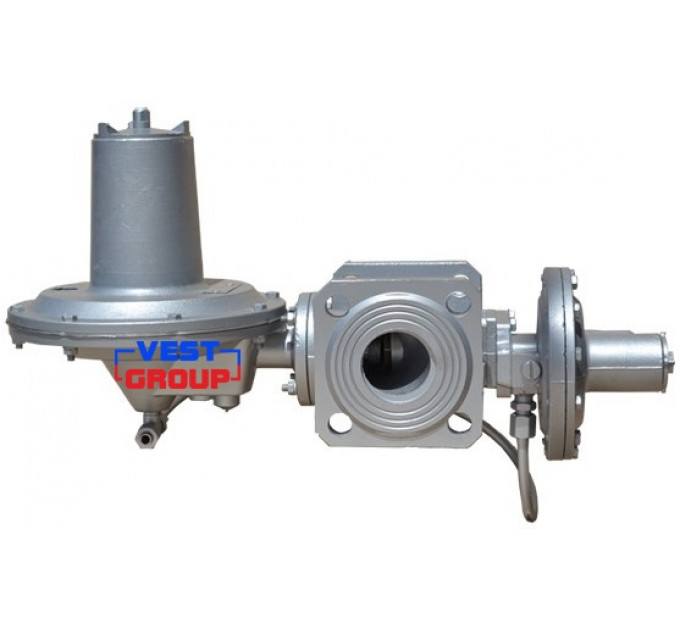

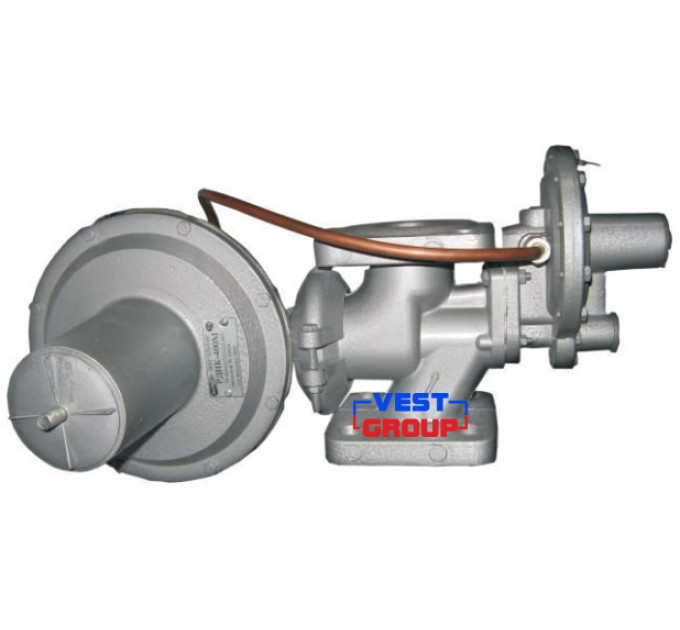

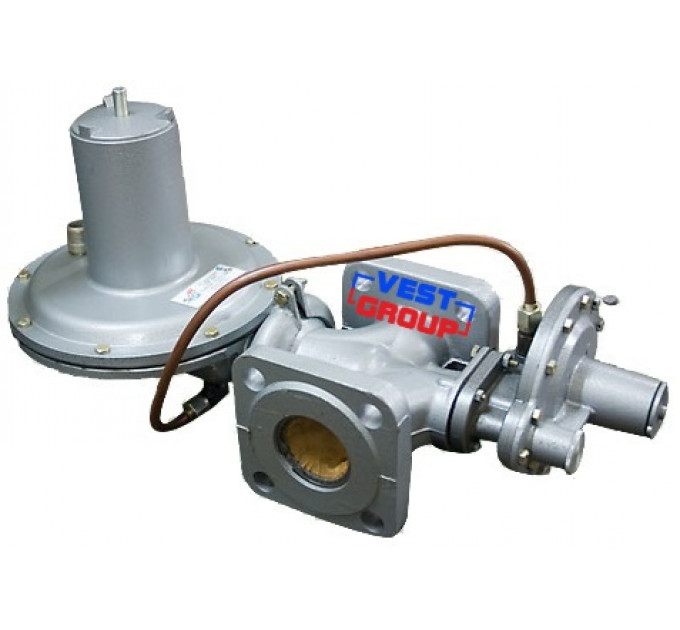

Регулятор газа РДНК-400М

Газовый регулятор РДНК - 400 М

предназначен для снижения давления газа производительностью 600 м3/ч.

Рассчитан на устойчивую работу при воздействии температуры окружающего воздуха от -40 до +60 °С и относительной влажности до 95% при температуре +35 °С.

1 — импульсная трубка
6, 20, 21, 27, 33 — пружины
4, 18 — мембрана
7 — нажимная гайка
8 — стакан
9 — мембранная камера
10 — хомут
11 — корпус
12 — рабочий клапан
13 — седло
Т — выходной патрубок
15 — фиксатор
19 — отключающее устройство
22, 23 — регулировочные гайки
25 — пробка
26, 31 — штоки
28 — отсечной клапан
29 — тройник
32 — рычажной механизм
41 — исполнительный механизм
Н — входной патрубок

Технические характиристики газового регулятора РДНК - 400М:

Наименование параметра	РДНК 400М
Регулируемая среда	природный газ ГОСТ 5542-87 газовая фаза газа сжиженного по ГОСТ 20448-90
Диапазон входного давления, МПа	0,05-0,6
Диапазон настройки выходного давления, кПа	2,0-5,0
Диапазон настройки отключающего устройства, кПа:
при повышение выходного давления	(1,2-1,8) Рвых
при понижение выходного давления	(0,2-0,5) Рвых
Пропускная способность при максимальном входные давлении, м3/ч	600
Неравномерность регулирования,%, не более	± 10
Ду присоединительного патрубка, мм:
входа	50
выхода	50

Характеристики

РДНК-400М регулятор давления газа
Модель:	РДНК-400М
Производитель:	РДГ, РДНК, РДСК (Россия)
Основные параметры
Пропускная способность:	600 м3/ч
Входное давление:	до 0,6 МПа
Диаметр подключения:	50 мм
Выходное давление:	5 кПа
