РДСК-50БМ регулятор давления газа

Описание

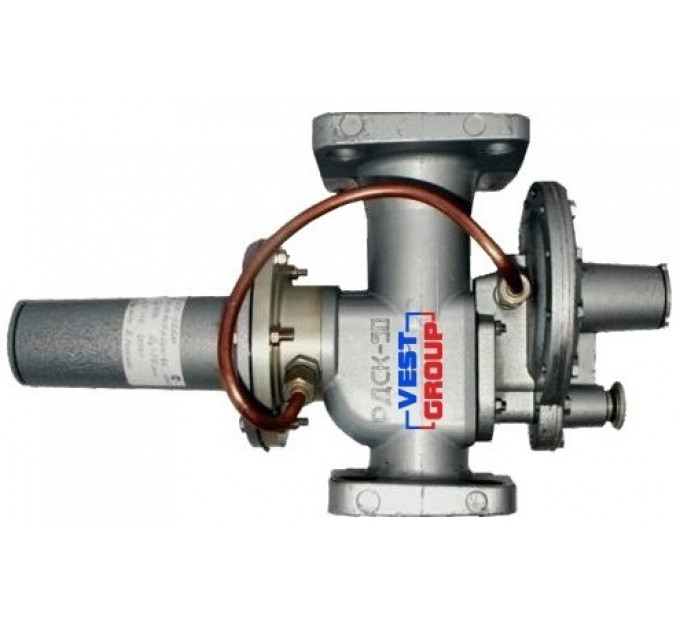

Регулятор газа РДСК-50БМ

Газовый регулятор РДСК-50БМ - предназначен для снижения давления газа производительностью до 1200 м3/ч.

1, 27 - направляющая 2, 3 - пружина 4 - трубопровод 5 - втулка 6 - шток 7 - корпус 8 - шток 9 - корпус 10 - мембрана 11, 15 - пружина 12 - направляющая 13 - штуцер 14 - крышка 16 - отсечной клапан 17 - седло отсечного клапана 18 - седло рабочего клапана 19 - рабочий клапан 20 - разгрузочная мембрана 21 - исполнительный механизм 22 - отключающее устройство 23 - шток 24 - пробка 25 - мембрана 26 - пробка

Газовый регулятор РДСК-50БМ (см. рисунок) состоит из непосредственно регулятора давления, автоматического отключающего устройства. РДСК-50 имеет дополнительно предохранительный сбросной клапан, расположенный в мембранном узле регулятора с настройкой 1,15 Рвых.

В корпус 7 регулятора запрессованы седло 17 отсечного клапана 16 и седло 18 рабочего клапана 19. Рабочий клапан посредством штока 8 соединен с мембраной 10. В крышке 14 Расположена пружина 11 настройки выходного давления. Отключающее устройство 22 имеет мембрану 25, соединенную с исполнительными механизмом 21, Который с помощью подвижного фиксатора стопорить шток 23, фиксируя открытое положение клапана 16. Настройка отключающего устройства осуществляется пружинами 2 и 3.

Подаваемый к регулятору РДСК-50БМ газ высокого давления, проходя через зазор между рабочим клапаном и седлом, редуцируется до среднего и поступает к потребителю. Импульс выходного давления по трубопроводу поступает из выходного трубопровода в подмембранную полость, которая, в свою очередь, соединен трубопроводом с отключающих устройством. В РДСК-50 импульс от выходного давления подается в подмембранные полости регулятора и отключающего устройства через импульсные трубки, расположенные внутри регулятора. При повышение или снижении настроечных выходного давления сверх заданных значений фиксатор усилием на мембране 25 выводится из зацеплении и клапан 16 перекрывает седло 17. Поступление газа прекращается. Пуск регулятора в работу производится вручную после устранения причин, вызвавших срабатыванию отключающего устройства.

Технические характиристики газового регулятора РДСК - 50БМ:
