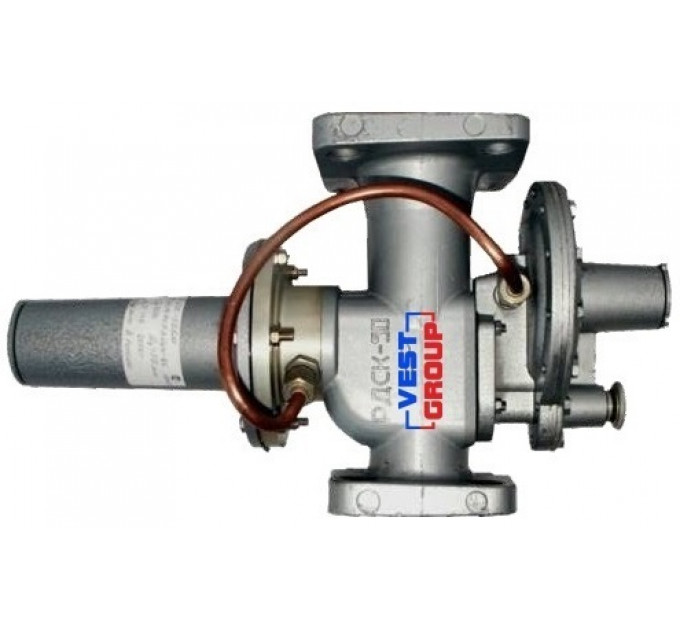

РДСК-50М-1 регулятор давления газа

Купить Регулятор газа РДСК-50М1 от ТМ РДГ, РДНК, РДСК (Россия)

РДСК-50М-1 регулятор давления газа

Есть в наличии
500 грн.
Узнать цену
РДСК-50М-1 регулятор давления газа

Имя:

Телефон:

Комментарий:

Пожалуйста, укажите ваше имя и телефон, чтобы мы могли связаться с вами


Регулятор газа РДСК-50М1

Газовый регулятор РДСК-50М1

предназначен для снижения давления газа производительностью до 780 м3/ч.

1, 27 - направляющая
2, 3 - пружина
4 - трубопровод
5 - втулка
6 - шток
7 - корпус
8 - шток
9 - корпус
10 - мембрана
11, 15 - пружина
12 - направляющая
13 - штуцер
14 - крышка
16 - отсечной клапан
17 - седло отсечного клапана
18 - седло рабочего клапана
19 - рабочий клапан
20 - разгрузочная мембрана
21 - исполнительный механизм
22 - отключающее устройство
23 - шток
24 - пробка
25 - мембрана
26 - пробка

Газовый регулятор РДСК - 50М-1 (см. рисунок) состоит из непосредственно регулятора давления, автоматического отключающего устройства. РДСК-50 имеет дополнительно предохранительный сбросной клапан, расположенный в мембранном узле регулятора с настройкой 1,15 Рвых.

В корпус 7 регулятора запрессованы седло 17 отсечного клапана 16 и седло 18 рабочего клапана 19. Рабочий клапан посредством штока 8 соединен с мембраной 10. В крышке 14 Расположена пружина 11 настройки выходного давления. Отключающее устройство 22 имеет мембрану 25, соединенную с исполнительными механизмом 21, Который с помощью подвижного фиксатора стопорить шток 23, фиксируя открытое положение клапана 16. Настройка отключающего устройства осуществляется пружинами 2 и 3.

Подаваемый к регулятору РДСК-50М-1 газ высокого давления, проходя через зазор между рабочим клапаном и седлом, редуцируется до среднего и поступает к потребителю. Импульс выходного давления по трубопроводу поступает из выходного трубопровода в подмембранную полость, которая, в свою очередь, соединен трубопроводом с отключающих устройством. В РДСК-50 импульс от выходного давления подается в подмембранные полости регулятора и отключающего устройства через импульсные трубки, расположенные внутри регулятора. При повышение или снижении настроечных выходного давления сверх заданных значений фиксатор усилием на мембране 25 выводится из зацеплении и клапан 16 перекрывает седло 17. Поступление газа прекращается. Пуск регулятора в работу производится вручную после устранения причин, вызвавших срабатыванию отключающего устройства.

Технические характиристики газового регулятора РДСК-50М-1:

Наименование параметраРДСК 50М 1
Тип присоединенияФланцевое по ГОСТ 12820-80
Диаметр условного прохода присоединения (вход/выход), мм32 / 50
Максимальное входное давление, МПа1,2
Диапазон настройки выходного давления, кПа10... 16
Пропускная способность при максимальном Рвход, нм3780
Наличие встроенного ПЗКДа
Давление срабатывания ПЗК при повышении выходного давления, кПа1,2... 1,5
Давление срабатывания ПЗК при понижении выходного давления, кПа0,3... 0,5
Наличее встроенного ПСКНет
Рабочая средаПриродный газ по ГОСТ 5542-87
Материал корпусаАлюминий
Диаметр седла, мм14
Строительный размер, мм230
Габаритные размеры, мм (длина/ширина/высота)230 / 188 / 400
Масса, не более, кг6,5



Характеристики

РДСК-50М-1 регулятор давления газа
Модель:РДСК-50М1
Производитель:РДГ, РДНК, РДСК (Россия)
Основные параметры
Пропускная способность: 780 м3/ч
Входное давление:до 1 МПа
Диаметр подключения:32/50 мм
Выходное давление: 16 кПа
