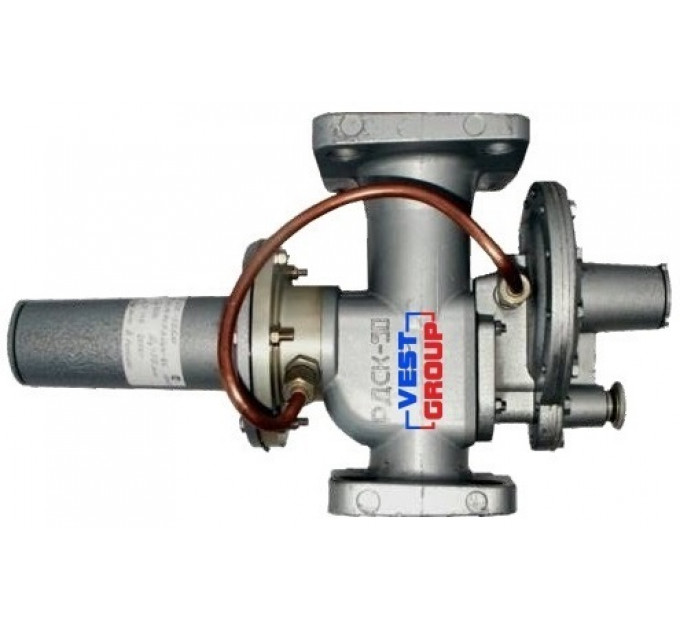

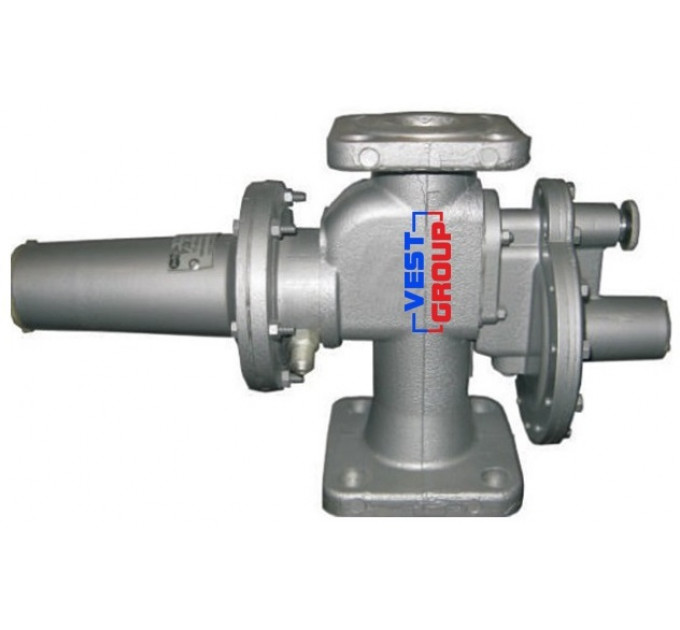

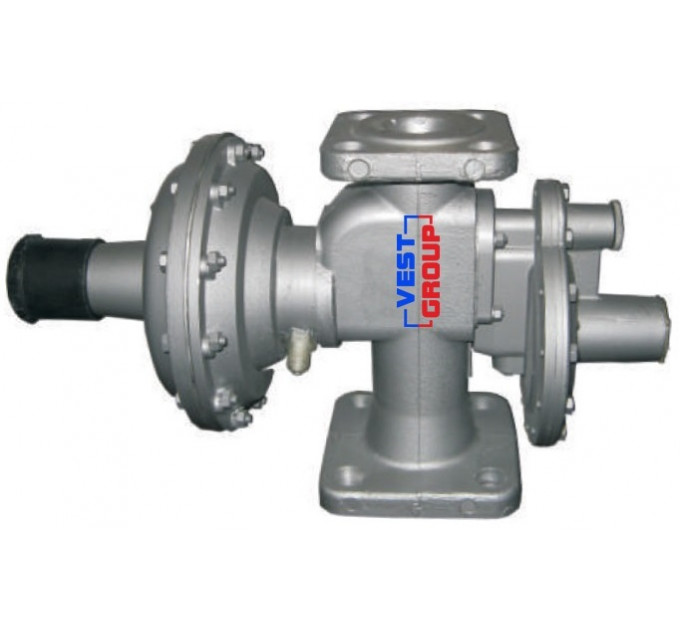

РДСК 50М-3 Регулятор давления газа

Газовый регулятор РДСК-50М-3

предназначен для снижения давления газа производительностью до 1000 м3/ч.

1, 27 - направляющая; 2, 3 – пружина; 4 – трубопровод; 5 – втулка; 6 - шток; 7 – корпус; 8 - шток; 9 – корпус; 10 – мембрана; 11, 15 – пружина; 12 – направляющая; 13 – штуцер; 14 – крышка; 16 - отсечный клапан; 17 – седло отсечного клапана; 18 – седло рабочего клапана; 19 – рабочий клапан; 20 – разгрузочная мембрана; 21 – исполнительный механизм; 22 – отключающее устройство; 23 - шток; 24 – пробка; 25 – мембрана; 26 – пробка.

Газовый регулятор РДСК - 50М-3 (см. рисунок) состоит из непосредственно регулятора давления газа, автоматического отключающего устройства. РДСК-50 имеет дополнительно предохранительный сбросной клапан, расположенный в мембранном узле регулятора с настройкой 1,15 Рвых.

В корпус 7 регулятора запрессованы седло 17 отсечного клапана 16 и седло 18 рабочего клапана 19. Рабочий клапан посредством штока 8 соединен с мембраной 10. В крышке 14 Расположена пружина 11 настройки выходного давления. Отключающее устройство 22 имеет мембрану 25, соединенную с исполнительными механизмом 21, Который с помощью подвижного фиксатора стопорить шток 23, фиксируя открытое положение клапана 16. Настройка отключающего устройства осуществляется пружинами 2 и 3.

Подаваемый к регулятору РДСК - 50М-3 газ высокого давления, проходя через зазор между рабочим клапаном и седлом, редуцируется до среднего и поступает к потребителю. Импульс выходного давления по трубопроводу поступает из выходного трубопровода в подмембранную полость, которая, в свою очередь, соединен трубопроводом с отключающих устройством. В РДСК-50 импульс от выходного давления подается в подмембранные полости регулятора и отключающего устройства через импульсные трубки, расположенные внутри регулятора. При повышение или снижении настроечных выходного давления сверх заданных значений фиксатор усилием на мембране 25 выводится из зацеплении и клапан 16 перекрывает седло 17. Поступление газа прекращается. Пуск регулятора в работу производится вручную после устранения причин, вызвавших срабатыванию отключающего устройства.

Технические характиристики газового регулятора РДСК-50М-3:
