Газовый регулятор давления Pietro Fiorentini DIVAL 500 MP DN25

представляет собой устройства прямого действия, с мембранным управлением и противодействием пружины, предназначенный для низких, средних и высоких давлений.

Регулятор давления газа DIVAL 500MP DN25 спроектирован и сконструирован для работы только с одним внутренним отбором импульса, как на регуляторе, так и на отсекающем клапане. Регулятор и отсекатель подготовлены для подсоединения внешнего отбора импульса, чтобы иметь возможность в больше степени использовать их пропускную способность.

Особыми характеристиками регулятора газа DIVAL 500 MP DN25 являются следующие:

• большая стабильность регулируемого давления;
• возможность регулирования регулируемого давления;
• отсекатель по максимальному давлению;
• отсекатель по минимальному давлению;
• встроенный сбросной клапан.
• для применений в бытовой, промышленной и химической сфере;
• пригоден для природного газа, сжиженного газа и некоррозийных газовых компонентов;

Технические характеристики регулятора давления газа DIVAL 500 MP DN25:

• проектные давления PS: до 20 бар;
• диапазон входного давления bpu: 0,5 / 20 бар;
• диапазон выходного давления Wh: 80 / 300 мбар;
• класс точности АС: до 5;
• класс давления закрытия SG: до 10;
• проектная температура (газа): -20 ⁰С +60 ⁰С;
• температура окружающей среды: -30 ⁰С +60 ⁰С;
• температура никогда не должна опускаться ниже - 20°С, не должен содержать жидкостей и должны быть приняты все меры, чтобы не допустить падения температуры потока газа ниже - 20°С.

Способ установки газового регулятора DIVAL 500 MP DN25:

В любом положении в помещениях или защищенных средах.

Описание и принцип действия регулятора давления газа DIVAL 500 MP DN25

При отсутствии давления запорная часть 3 удерживается в положении открытия пружиной 43.

Выходное давление Pd контролируется посредством сравнения между нагрузкой пружины 43 и усилием, которое выходное давление оказывает на мембрану 19.

В этом сравнении кроме того участвуют вес подвижной группы, усилие тяговой пружины 41 и динамические усилия на запорной части.

Входное давление Pu, даже если изменяется, не оказывает никакого воздействие на равновесие запорной части 3, поскольку она благодаря наличию отверстия д находится между двумя одинаковыми давлениями, воздействующими на одинаковые площади (уравновешивание).

Ход мембраны 19 передается посредством системы рычажных механизмов 13 на шток 9 и следовательно на запорную часть 3. Задача пружины 41 состоит в аннулировании неизбежных люфтов системы рычажных механизмов 13.

Запорная часть 3 оснащена уплотнением из вулканизированной резины, для того чтобы обеспечить абсолютную герметичность при нулевом требуемом расходе.

Предположим, что в ходе работы выходное давление Pd уменьшается, усилие, которое оно оказывает на мембрану 19, становится меньше нагрузки пружины 43. Мембрана следовательно опускается, вызывая, чрез рычажные механизмы 13, удаление запорной части 3 от седла клапана 2. Вследствие этого расход газа увеличивается, пока не восстановится начальное значение давления настройки.

Если же выходное давление Pd начинает увеличиваться, усилие, оказываемое на мембрану 19, побеждает нагрузку пружины 43. Запорная часть 3 таким образом смещается к положению закрытия, возвращая выходное давление к предварительно установленному значению.

В условия нормальной эксплуатации запорная часть 3 позиционируется таким образом, чтобы поддерживать давление Pd около предварительно выбранного значения настройки. Для регулирования настроечного давления можно надлежащим образом вращать внутренний регулировочный наконечник 29, по часовой стрелке для увеличения давления и против часовой стрелки для его уменьшения. Предусмотрено антипомпажное устройство 34, задача которого состоит в замедлении притока / оттока воздуха в головке на переходных фазах для устранения возможных явлений колебания регулируемого давления.

Описание и принцип действия сбросного клапана на регуляторе DIVAL 500 MP

Во избежание того, что небольшие течи уплотнительной прокладки при нулевом расходе или резкие и временные сверхдавления, обусловленные быстрыми действиями или нагреванием газа, смогут привести к срабатыванию отсекающего устройства по макс. давлению, регулятор оснащен встроенным сбросным клапаном.

Он работает следующим образом:

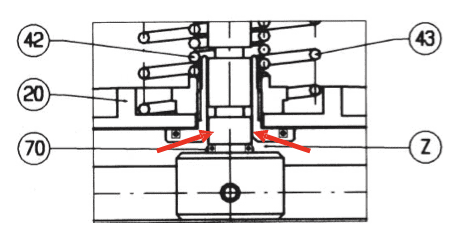

• при закрытом регуляторе возможные сверхдавления поднимают мембрану 19 с защитным диском, побеждая усилие пружины 42.
• Газ, в малых количествах, выходит через седло, позволяя избежать возникновения таких сверхдавлений, которые приводят к срабатыванию отсекающего устройства по максимальному давлению.

Настройка сбросного клапана имеет фиксированное значение, превышающее настройку регулятора и меньше настройки отсекающего клапана по макс. давлению. Значение срабатывания сбросного клапана может изменяться посредством вращения надлежащим образом гайки 27, по часовой стрелке для его увеличения, против часовой стрелки для его уменьшения.

Стандартное исполнение с активированным сбросом.

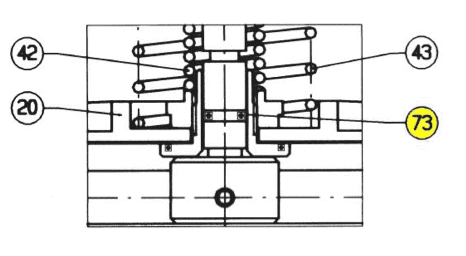

Сбросной клапан может быть дезактивирован, если того требуют особые условия, путем вставки о-кольца 73.

Принцип действия регулятора со встроенным отсекающим клапаном

Описание и принцип действия отсекающего устройства по максимальному давлению

Отсекающее устройство по максимальному давлению представляет собой устройство обеспечения безопасности, предусмотренное нормативным документом UNI CIG 8827.

Оно срабатывает и перекрывает подачу газа, когда давление достигает предварительно установленного настроечного значения.

Когда давление в камере S достигает предварительно заданного значения, усилию, воздействующему на мембрану 21, противодействует настроечная пружина 34, расцепляя запорную часть 27, которая перерывает подачу газа.

Срабатывание также может быть предусмотрено и по минимальному давлению, если активировать пружину 35.

Взвод должен осуществляться вручную, путем воздействия на специальную втулку 6.
