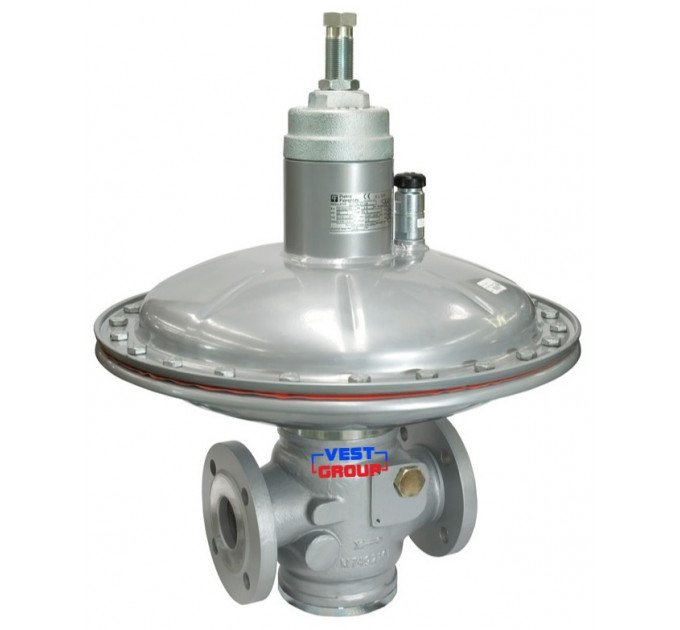

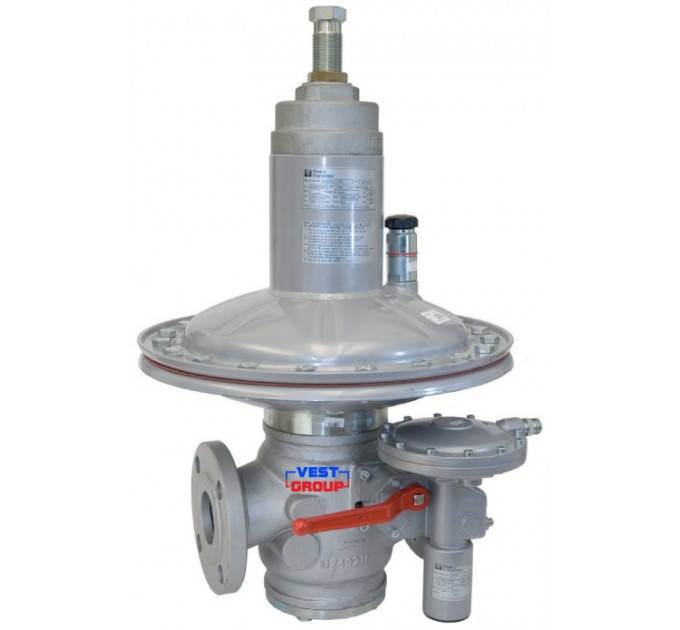

Norval 630 DN 150, DN 200 газовый регулятор Pietro Fiorentini
Norval 630 регулятор давления газа (P выход 220 - 650 мбар)
Регулятор давления газа Pietro Fiorentini NORVAL 630 выходное давление 220 - 650 мбар.
представляет собой регулятор давления для газообразных сред, прошедших предварительную подготовку, пригодный для среднего и низкого давления.
Регулятор NORVAL 630 220 - 650 мбар представляет собой регулятор нормально открытый и как следствие открывается в случае:
- прорыва основной мембраны;
- отсутствие сигнала регулируемого давления.
Регулятор давления "Pietro Fiorentini" NORVAL 630 220 - 650 мбар представляет собой конструкцию "вход сверху (top entry)", отличается простотой технического обслуживания и возможностью применения опций непосредственно на месте установки. Отличное уравновешивание узлов, на которые воздействуют изменения входного давления, обеспечивает точное регулирование выходного давления.
Основные характеристики работы данного регулятора давления следующие:
- проектное давление PS: до 19 бар,
- проектная температура (газа): -20 0С +60 0С,
- температура окружающей среды: -40 0С +60 0С (с корпусом из стали); -30 0С +60 0С (с корпусом из чугуна); * температура никогда не должна опускаться ниже -20°С, не должен содержать жидкостей и должны быть приняты все меры, чтобы не допустить падения температуры потока газа ниже -20°С,
- диапазон входного давления bpu: 0,1 - 16 бар,
- диапазон возможной регулировки Wd: 220 - 650 мбар,
- класс точности АС: до 5,
- класс давления закрытия SG: до 10,
- имеющиеся размеры Ду: 6"- 8",
- фланцевые соединения: ANSI 150 или Ру16

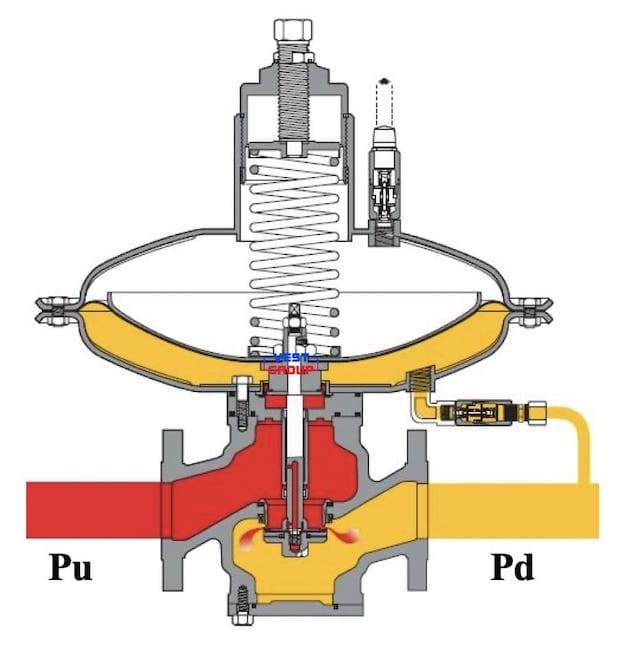

ПРИНЦИП РАБОТЫ РЕГУЛЯТОРА ПРЯМОГО ДЕЙСТВИЯ NORVAL 630 DN150, DN200
Представляет собой устройство, приводимое в действие пружиной с контролем выходного давления Pd посредством внешнего отбора импульса.
При отсутствии давления запорная часть удерживается в положения открытия пружиной.
При работе выходное давление регулятора Pd контролируется посредством равновесия между действием пружины и действием, оказываемым выходным давлением (настроенное давление Pds) на мембрану.
РАВНОВЕСИЕ = ПОСТОЯННОЕ ВЫХОДНОЕ ДАВЛЕНИЕ
В этом сравнении кроме того принимают участие вес подвижной группы и динамические толкающие усилия на запорную часть клапана.
Входное давление Pu, даже если оно изменяется, не оказывает никакого влияния на равновесие запорной части, поскольку оно аннулируется действием балансировочного устройства.
Ход основной мембраны передается со штока на запорную часть, которая движется перпендикулярно направлению потока газа.
Герметичное закрытие и, следовательно, герметичность между входным давлением Pu и выходным давлением Pd обеспечено резиновым уплотнением, закрепленной на запорной части.
Регулирование осуществляется следовательно путем сравнения между нагрузкой настроенной пружины и толкающим усилием на мембрану, вызываемом выходным давлением Pd.
Если, например, в ходе работы происходит уменьшение выходного давления Pd ниже значения настройки Pds (из-за увеличения требуемого расхода или уменьшения входного давления), то имеет место нарушение равновесия, которое вызывает открытие запорной части.
И следовательно увеличение расхода, пока выходное давление Pd снова не достигнет заданного настроенного значения Pds.
Наоборот, при увеличении выходного давления Pd свыше значения настройки Pds (из-за уменьшения требуемого расхода или увеличения входного давления Pu), вызывается закрытие запорной части.
И следовательно уменьшение расхода, пока выходное давление Pd снова не достигнет настроенного значения Pds.
Предусмотрены два антипомпажных устройства, задача которых состоит в замедлении притока / оттока газа/воздуха в головке только на переходных фазах для устранения возможных явлений колебания регулируемого давления.
В условиях нормальной работы запорная часть позиционируется таким образом, чтобы поддерживать выходное давление Pd у предварительно выбранного настроенного значения Pds.
Для регулирования выходного давления и, следовательно, настройки Pds необходимо надлежащим образом крутить регулировочный винт, по часовой стрелке для увеличения настройки и против часовой стрелки для ее уменьшения.
Застопорить регулировочный винт при помощи крепежной гайки.
Является регулятором fail open (в случае аварии открыт) (реакция на открытие), т.е. открывается в случае:
- прорыва основной мембраны;
- отсутствия сигнала регулируемого давления.
Выбор размера регулятора "Pietro Fiorentini" NORVAL 630 DN150, DN200
Выбор размера регулятора упрощается посредством применения коэффициента расхода KG. Расходы при максимальном открытии и различные рабочие параметры зависят от соотношений: А-1 внекритическом режиме: (Pu < 2xPd), А-2 в критическом режиме: (Pu2xPd)
где:
Q = расход в стм3/ч
Pu = абсолютное входное давление в бар
Pd = абсолютное выходное давление в бар
РАЗМЕР | 1" | 1"1/2" | 2" | 2"1/2 | 3" | 4" | 6" | 8" |
KG | 348 | 892 | 1430 | 2356 | 3571 | 5365 | 11151 | 17463 |
В целях сдерживания звуковых излучений и прямолинейных участков для размещения отборов импульса рекомендуется удерживать скорость газа на выходном фланце на значениях, не превышающих:
- для Pd ниже 0,5 бар - 250 м/сек
- для Pd между 0,5 и 5 бар - 200 м/сек
Скорость газа на выходном фланце может быть определена при помощи соотношения:
где:
- V = скорость газа в м/сек
- Q = расход в стм3/Ч
- Ду = номинальный диаметр регулятора в мм.
- Pd = абсолютное выходное давление в бар
Установка газового регулятора Pietro Fiorentini NORVAL 630 220 - 650 мбар
До установки регулятора необходимо убедиться, что:
- регулятор может быть установлен в предусмотренном пространстве, и он в достаточной мере доступен для проведения последующих работ по техническому обслуживанию;
- входные и выходные трубопроводы находятся на одинаковом уровне, и они в состоянии выдерживать вес регулятора;
- фланцы входа/выхода трубопровода параллельны;
- фланцы входа/выхода регулятора очищены, и регулятор не понес повреждений в ходе транспортировки;
- входной трубопровод был очищен, были удалены остаточные загрязнения, такие как сварочные окалины, песок, остатки краски, вода и т.д.
Как правило, предписанное расположение следующее:
![]() | ![]() |

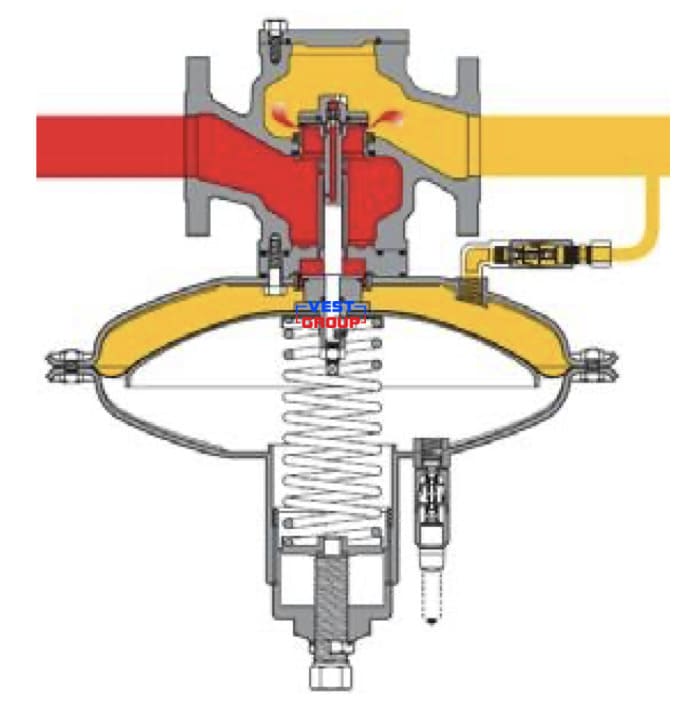

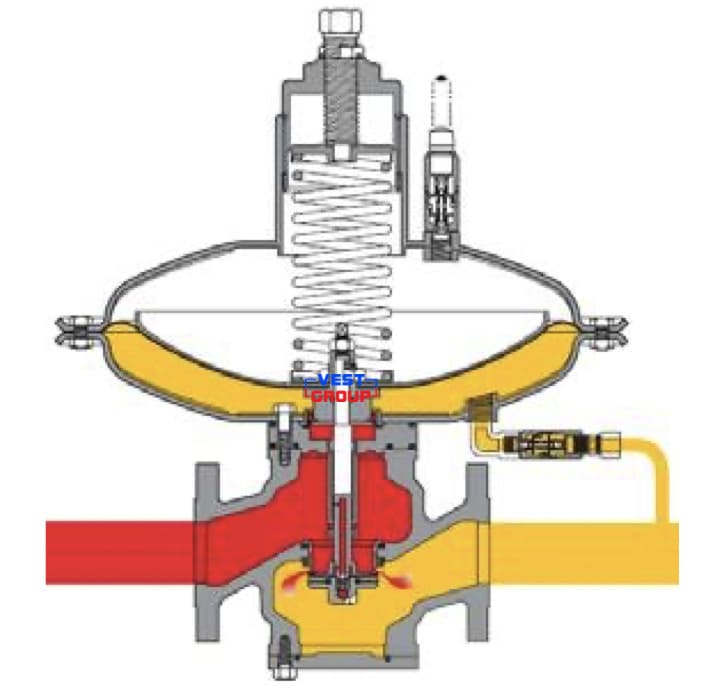

Стандартный регулятор | Перевернутый регулятор |

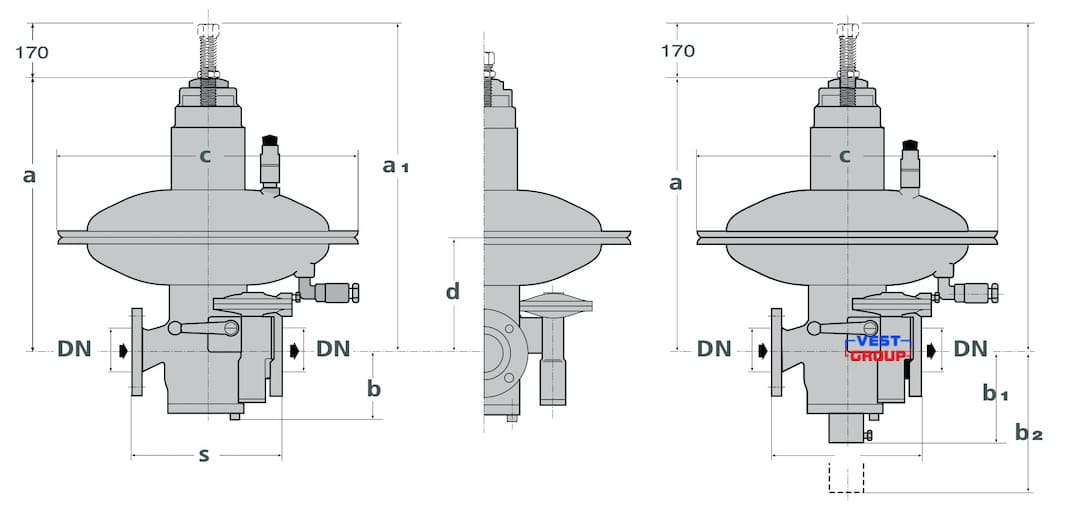

Габаритные размеры регулятора Pietro Fiorentini NORVAL 630 - ду150, ду200
Габаритные размеры в мм.
Dim. (мм) | Ду | c | Ду 817 | Ду 658 | Ду 630 | Ду 495 | Ду 375 | Ду 375TR | |||||||||||||||
s* | b | b1 | b2 | a | a1 | b | a | a1 | b | a | a1 | b | a | a1 | b | a | a1 | b | a | a1 | b | ||
25 | 1" | 183 | 100 | 200 | 250 | 460 | 630 | 175 | 415 | 585 | 150 | 425 | 595 | 155 | |||||||||
40 | 1 1/2" | 223 | 120 | 220 | 270 | 475 | 645 | 190 | 435 | 605 | 165 | 445 | 615 | 170 | |||||||||
50 | 2" | 254 | 120 | 220 | 270 | 475 | 645 | 190 | 435 | 605 | 165 | 445 | 615 | 170 | |||||||||
65 | 2 1/2" | 277 | 140 | 240 | 290 | 540 | 710 | 220 | 500 | 670 | 210 | 455 | 625 | 190 | 465 | 635 | 195 | ||||||
80 | 3" | 298 | 140 | 240 | 290 | 540 | 710 | 220 | 500 | 670 | 210 | 455 | 625 | 190 | 465 | 635 | 195 | ||||||
100 | 4" | 352 | 180 | 280 | 330 | 640 | 810 | 310 | 600 | 770 | 300 | 555 | 725 | 275 | 565 | 735 | 280 | ||||||
150 | 6" | 451 | 220 | 320 | 370 | 760 | 930 | 400 | 720 | 890 | 380 | 675 | 845 | 380 | 670 | 840 | 375 | ||||||
200 | 8" | 543 | 260 | 360 | 410 | 860 | 1030 | 500 | 820 | 990 | 480 | 775 | 845 | 480 | 770 | 940 | 475 |
Вес в кг
Размеры (мм) | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 |
Дюймы | 1" | 1 1/2" | 2" | 2 1/2" | 3" | 4" | 6" | 8" |
NORVAL 630 | 42 | 48 | 50 | 77 | 92 | 121 | 206 | 291 |
NORVAL 630 с отсекателем SN | 47 | 53 | 55 | 82 | 97 | 126 | 211 | 296 |
NORVAL 630 с монитором ER | 48 | 55 | 58 | 85 | 100 | 129 | 216 | 302 |
NORVAL 630 с отсекателем SN и монитором ER | 53 | 60 | 63 | 90 | 105 | 134 | 221 | 307 |
Характеристики
Norval 630 DN 150, DN 200 газовый регулятор Pietro Fiorentini | |
---|---|
Модель: | Norval 630 до 650 |
Производитель: | PIETRO FIORENTINI (Италия) |
Основные параметры | |
Пропускная способность: | по запросу |
Входное давление: | до 0,8 МПа |
Выходное давление: | 65 кПа |
