B/6 NG газовый регулятор Fisher, Francel
B/6 NG регулятор газа (Pвых - 20 -30 мбар)
Регулятор давления газа Francel (Fisher) B/6
обеспечивают экономный контроль за редуцированием давления при разнообразном применении: в частных и промышленных зданиях, в офисах. Эти регуляторы можно использовать для разных газов. Они могут применяться в газораспределительных сетях с входным давлением от 0,1 bar до 6bar. Регуляторы обеспечивают постоянное выходное давление, настроенное в интервале от 20 до 30 mbar, с расходом: 7,2 м3/час. Регуляторы могут быть установлены в компактных шкафчиках вместе со счетчиками или без них, в надземных или подземных модулях.
Технические характеристики газового регулятора fisher, francel В6:
Область применения | природный газ, сжатый воздух, азот и т.д. |
Диапазон входного давления | от 0,1 до 6 бар |
Диапазон настройки выходного давления | от 20 до 30 мбар |
Номинальный расход газа | 7,2 м3/ч |
Тип соединения | резьбовое, под прямым углом |
Диаметр входного соединения | 3/4" |
Диаметр выходного соединения | 1 1/4" |
Температура окружающей среды | -30......+600С |
Диаметр сбросного отверстия | 10 мм |
Материалы регулятора: | |
Корпус | Сплав цинк/алюминий |
Крышки | Сплав цинк/алюминий |
Входное соединение | Латунь |
Входной фильтр (100 микрон) | Бронза |
Выходное соединение | Латунь |
Выходная прокладка | Композиционный материал |
Клапан 1-й ступени | Латунь |
Уплотнение клапана 1-й ступени | Нитрил |
Клапан 2-й ступени | Латунь |
Уплотнение клапана 2-й ступени | Нитрил |
Мембрана 1-й ступени | Армированный нитрил |
Мембрана 2-й ступени | Армированный нитрил |
Предохранительный клапан | Латунь |
Уплотнение диска клапана | Нитрил |
Вес | 1 кг |
УСТРОЙСТВА БЕЗОПАСНОСТИ РЕГУЛЯТОРА ГАЗА FISHER, FRANCEL B/6
Запорный клапан (ПЗК) (перекрытие потока при срабатывании ПЗК):
- Превышенный расход,
- Выходное давление ниже допустимого,
- Входное давление ниже допустимого
- Серьезное повреждение мембраны 2-й ступени
Сброс в атмосферу:
- Выходное давление выше допустимого (сброс ПСК),
- Незначительное повреждение мембраны 2-й ступени (выпуск газа через газоотвод)

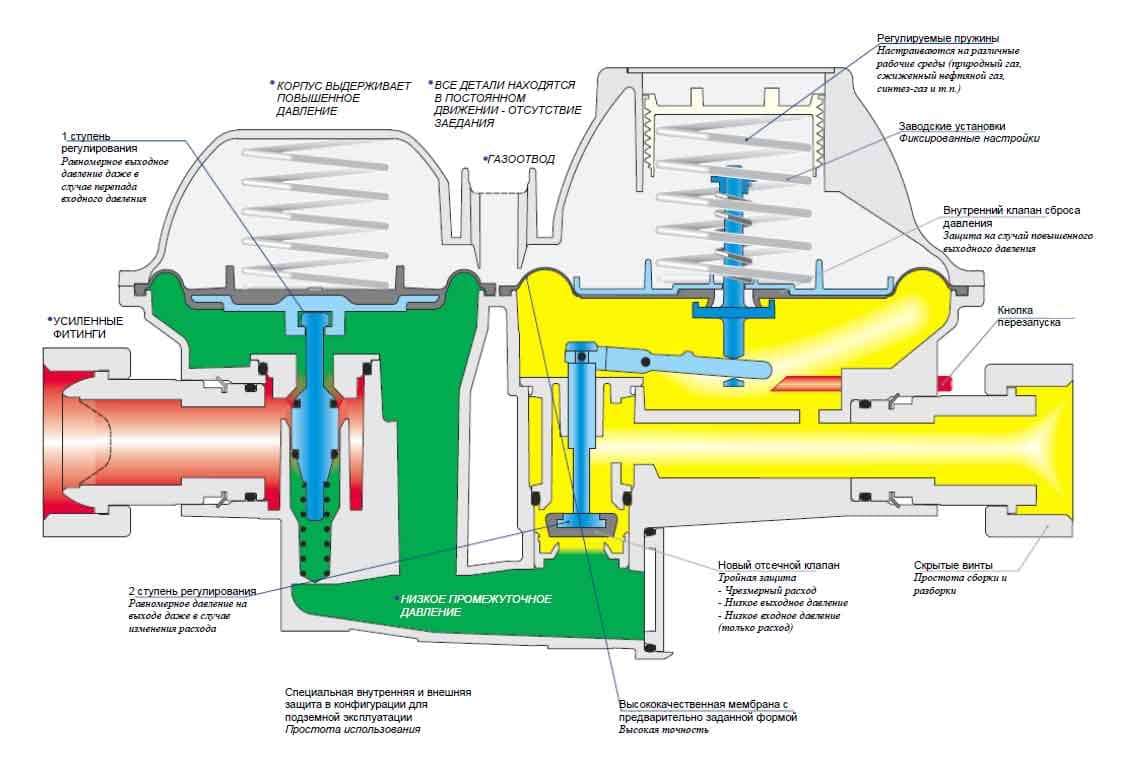

ОПИСАНИЕ ГАЗОВОГО РЕГУЛЯТОРА Fisher В6:
Регулятор газа серии В – это пружинный регулятор прямого действия, с высокими эксплуатационными характеристиками и параметрами безопасности
Две ступени редуцирования обеспечивают стабильное выходное давление, независящего от изменений входного давления. Регулятор поставляется настроенным на заводе-изготовителе.
Запорный клапан прекращает подачу газа в случаях превышения расхода, при падении выходного давления ниже установленного значения (большое потребление газа или авария на линии) и в случае падения входного давления ниже установленного значения (падение давления в сети или разрыв трубопровода). Ручной перезапуск регулятора В6 позволяет перезапустить после устранения причин срабатывания клапана.
Регулятор оснащен встроенным ПСК (предохранительно-сбросным клапаном).
Сетчатый фильтр на входе защищает регулятор В/6 от попадания в регулятор крупных частиц, находящихся в газе.
Преимущества газового регулятора Fisher B/6:
Возможность работы при низком входном давлении (от 0.1 до 0.5 бар);
Варианты различной настройки выходного давления;
Вариант с возможностью ручной регулировки выходного давления;
Отрегулированный на заводе сбросной клапан ПСК;
Вывод газоотвода наружу;
Возможность установки регулятора параллельно, что позволяет увеличить пропускную способность в 2,3 или 4 раза по сравнению с одним регулятором, сохраняя при этом одни и те же характеристики регулирования.
ГАБАРИТНЫЙ РАЗМЕР ГАЗОВОГО РЕГУЛЯТОРА FISHER B/6:
Характеристики
B/6 NG газовый регулятор Fisher, Francel | |
---|---|
Модель: | B/6 |
Производитель: | TARTARINI, FRANCEL (Италия) |
Основные параметры | |
Пропускная способность: | 7,2 м3/ч |
Входное давление: | до 0,6 МПа |
Диаметр подключения: | 20/32 мм |
Выходное давление: | 3 кПа |
