Cronos пилотный газовый регулятор Tartarini
Tartarini Cronos пилотный регулятор газа
Регулятор давления газа Cronos
предназначен для снижения высокого входного давления, автоматического поддержания заданного давления на выходе в установленных пределах независимо от изменения входного давления. Эта серия разработана для применения в широком диапазоне установок, объединяет простату эксплуатации и обслуживания, а также имеет компактные размеры .
Преимущества регуляторов серии Cronos:

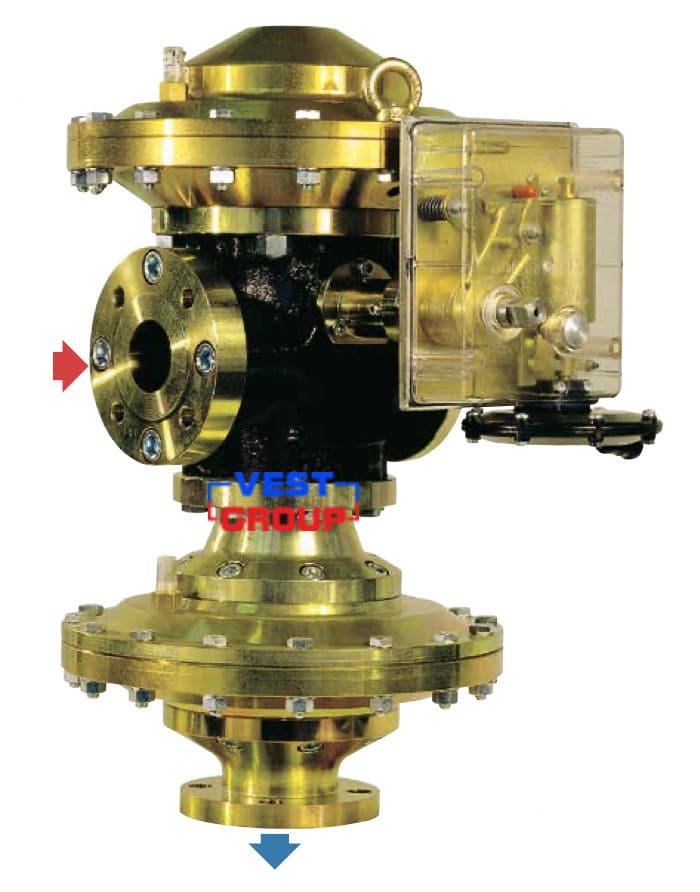

Модульность обеспечивается центральным крестообразным корпусом , который является ключевым компонентом конструкции , и применяется как для регуляторов с осевым потоком газа, так и регуляторов с потоком под углом 90°. На корпусе собираются остальные компоненты (фланцы, привод регулятора, привод монитора, клапан отсекатель, глушители). Применение специального сбалансированного затвора простой конструкции, делает CRONOS высоко надежным, легким в эксплуатации, даже в сложных исполнениях (клапан-отсекатель, монитор , регулятор , глушитель). Универсальность конструкции можно проследить в исполнении CCBS с потоком газа под прямым углом, которое «Tartarini» использует при изготовлении высоко компактных редуцирующих установок. | ![]() |
Модификации (конфигурации) газового регулятора Cronos:
- C - регулятор (нормально закрытый);
- CB - регулятор и встроенный предохранительный запорный клапан;
- CC - регулятор и монитор;
- CCB - регулятор, монитор и встроенный предохранительный запорный клапан;
![]() | ![]() |

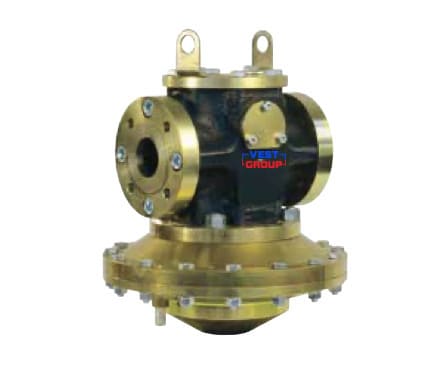

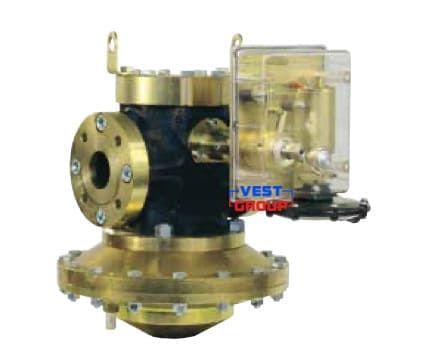

Регулятор газа Cronos С | Регулятор газа Cronos СВ |
![]() | ![]() |

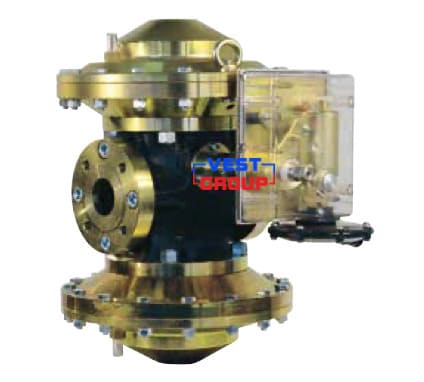

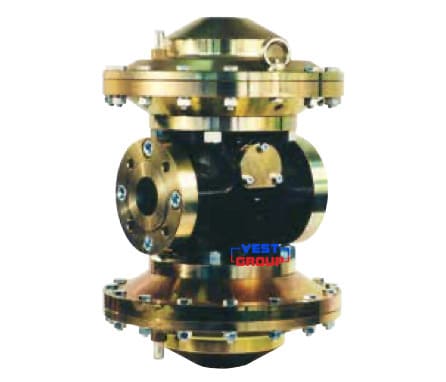

Регулятор газа Cronos СС | Регулятор газа Cronos ССВ |
Исполнения глушителем SRS имеют расширенный фланцевый выход. Возможна также версия с расширенным выходом, но без глушителя.
Примеры описания:
DN 25 ANSI 150 с горизонтальным потоком газа и глушителем SRS. Сокращенное обозначение: С/025х100 АNSI 150 SRS.
DN 25 ANSI 150 с горизонтальным потоком газа с расширенным вы ходом. Сокращенное обозначение: С/025х100 АNSI 150.

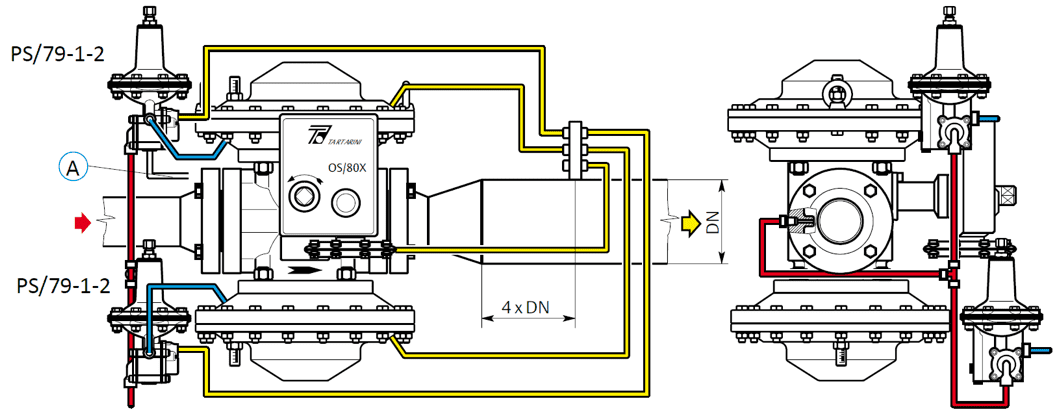

Схема подключения регулятора Cronos
Технические характеристики газового регулятора Тартарини СRONOS:
Область применения | природный газ, сжатый воздух, азот и т.д. |
Стандарт фланцев PN 16- ANSI150: | |
- Диапазон входного давления | от 0,2 до 20 бар |
- Диапазон настройки выходного давления | от 0,01 до 8 бар |
Стандарт фланцев PN 25/40- ANSI 300/ 600 | |
- Диапазон входного давления | от 1,0 до 100 бар |
- Диапазон настройки выходного давления | от 0,5 до 80 бар |
Класс точности | до ± 1% |
Фланцевые подключения | фланцевое |
- Равно проходные | DN 25-50-80 |
- Неравно проходные | DN 25х100 - 50х150 - 80х250 |
Рабочая температура | -400С +800С |
Материалы регулятора: | |
- корпус | Сталь ASTM А352 LCB |
- фланцы и крышки | Сталь ASTM А350 LF2 |
- затвор регулятора | Сталь Fe 510 UNI 7729 |
- затвор отсекателя | Сталь Fe 510 UNI 7729 |
- седло | Нерж. сталь 30 Cr 13 UNI6901-71 |
- мембрана | Армированная резина |
- подушки | Нитриловая резина |
Функционирование регулятора Tartarini Cronos:
КАК РА60ТАЕТ РЕГУЛЯТОР.
Мембрана в сборе (постоянно соединенная с затвором) разделяет регулятор на две камеры.
Одна из камер подключена к регулируемому давлению (Ра), а вторая к управляющему давлению (Pm) задаваемому пилотом в зависимости от выходного давления. При недостаточном давлении вступает в действие пружина регулятора и действуя на мембрану закрывает затвор.
Затвор открывается, когда сила действия управляющего давления на мембрану превышает силу действия выходного регулируемого давления (Ра) и пружины регулятора вместе взятых. Затвор остается неподвижным, когда эти силы уравновешены, при таких условиях значение выходного давления соответствует точке настройки системы.
Любые изменения в потреблении вызывают изменения выходного регулируемого давления, и регулятор, управляемый пилотом, открывается или закрывается для обеспечения необходимого расхода при поддержании выходного давления постоянным.
КАК РАБ0ТАЕТ МОНИТОР.
Монитор или аварийный регулятор используется как устройство защиты в системах понижения давления газа. Назначение этого устройства состоит в защите системы от возможного повышения давления, сохраняя линию в рабочем состоянии.
Монитор контролирует выходное давление в той же точке что и регулятор и настроен на более высокое давление, чем последний.
При нормальных условиях, монитор полностью открыт, так как давление в точке контроля ниже, чем давление его настойки. При выходе регулятора из строя выходное давление повышается, когда оно превышает точку настройки монитора, последний включается в работу и ограничивает давление величиной своей настройки.
КАК РАБ0ТАЕТ КЛАПАН-ОТСЕКАТЕЛЬ
Клапан отсекатель оборудован затвором и своим седлом, и функционирует независимо от регулятора /монитора.
Затвор отсекателя может быть открыт только вручную, поворотом привода перезапуска в направлении против часовой стрелки.
Для удержания затвора в открытом положении используются пилоты серии OS/80X или серии OS/80X·PN, которые рассчитаны на срабатывание как по повышению и по понижению выходного давления, так и только по повышению или только по понижению.
Когда выходное давление системы в рамках нормального функционирования пилот удерживает рычаг перезапуска а следовательно и затвор в открытом положении.
Когда изменение выходного давления выходит за установленные лимиты, пилот освобождает рычаг перезапуска и затвор закрывается под действием пружины.

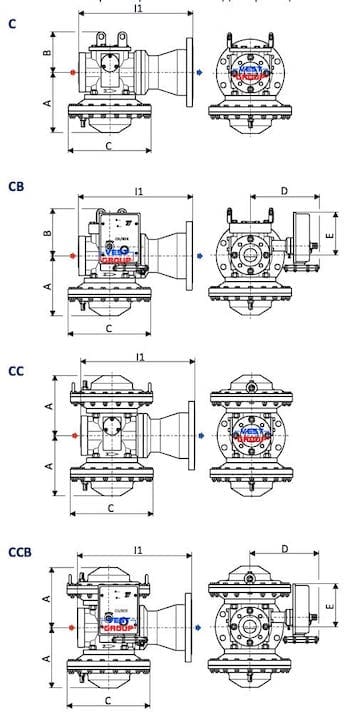

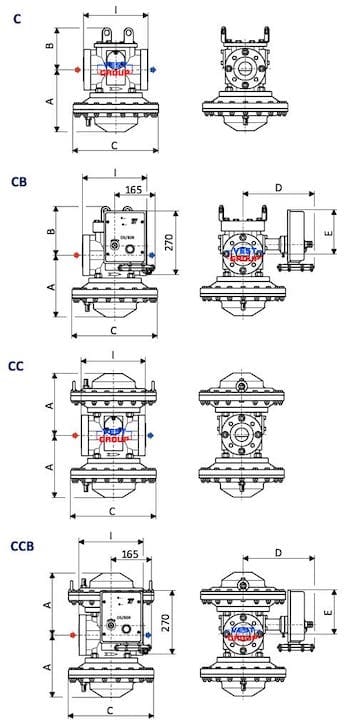

Габаритные размеры регулятора давления газа CRONOS TARTARINI
![]() | ![]() |
Стандартное исполнение регулятора и SR | Исполнение с расширеным выходом фланцем и SRS |
DN | Размеры (мм) | Строительная длина (мм) | ||||||||||||||
PN 16 ANSI 150 | PN 25/40 ANSI 300/600 | PN 16 ANSI 150 | PN 25/40 ANSI 300 | ANSI 300/600 | ||||||||||||
A | B | C | D | E | A | B | C | D | E | I | I1 | I | I1 | I | I1 | |
25 | 215 | 180 | 285 | 260 | 170 | 220 | 180 | 225 | 260 | 170 | 184 | 350 | 197 | 353,5 | 210 | 360 |
50 | 245 | 195 | 335 | 285 | 175 | 260 | 195 | 287 | 285 | 175 | 254 | 465 | 267 | 471,5 | 286 | 482 |
80 | 330 | 260 | 400 | 325 | 185 | 350 | 260 | 400 | 325 | 185 | 298 | 570 | 317 | 590 | 337 | 600 |
Характеристики
Cronos пилотный газовый регулятор Tartarini | |
---|---|
Модель: | Cronos |
Производитель: | TARTARINI, FRANCEL (Италия) |
Основные параметры | |
Пропускная способность: | 5000 м3/ч |
Входное давление: | до 2 МПа |
Выходное давление: | 800 кПа |
