Описание

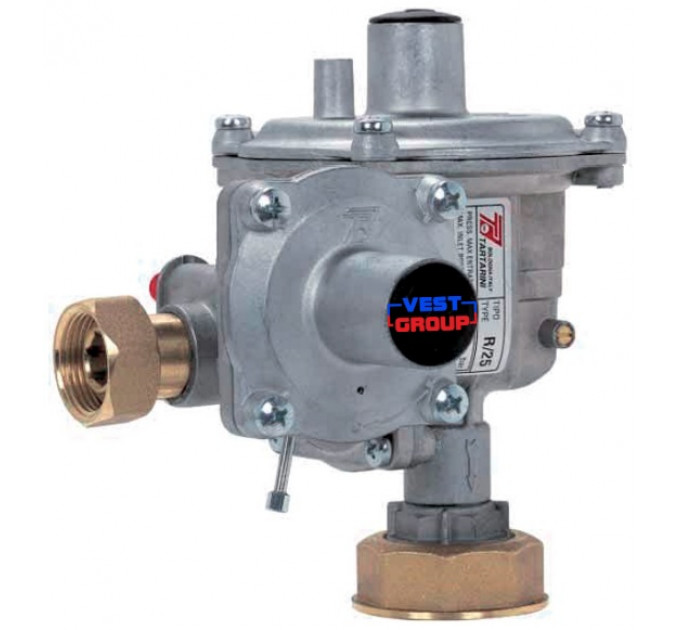

Регулятор газа R/25

Серия газовых регуляторов Tartarini (Тартарини) R/25

Двухступенчатые регуляторы давления Tartarini (Тартарини) R/25 предназначены для бытового и промышленного использования. Регуляторы могут устанавливаться в коммунальных системах газоснабжения и газовых узлах учета.

Газовый регулятор "Tartarini" R25 предназначен для природного газа, искусственного газа, воздуха, пропана и других газов, не содержащих бензол в высокой концентрации.

Регуляторы R25 компактный, изготовлены из высококачественных материалов, обеспечивают высокую точность регулировки, просто устанавливаются и отличаются высокой надежностью устройств защиты. Безотказная работа гарантируется в любом положении установки.

Кроме того, регуляторы Tartarini (Тартарини) R/25 могут устанавливаться как вне помещения (интервал рабочих температур от -40 до +60 ° C), так и в помещении, поскольку высокочувствительный устройства защиты гарантируют выпуск газов в атмосферу в случае аномально высокого давления.

Основные характеристики регулятора Tartarini R/25:

  • Внутренний предохранительный клапан
  • Быстродействующими клапан повышенно давления
  • Быстродействующими клапан пониженному давления
  • Аварийный быстродействующими клапан
  • Быстродействующими клапан максимальной пропускной способности
  • Ручной возврат в исходное положение
  • Простая установка
  • Широкий диапазон применения

Технические характеристики газовых регуляторов "Tartarini" R 25:

Входное давление до 6 бар
Выходное давление 15– 70 мбар
Температура окружающей среды - 40°С до + 80°С
Входное соединение резьбовое 3/4"
Выходное соединение резьбовое 1 1/4"
Газотвод 10 мм
Материалы:
 - корпус литой под давлением сплав Zn + Al + Mg
 - соединение латунь
 - уплотнение нитрил бутиловая резина (NBR)
 - мембрана ткань пропитана нитрил бутиловой резиной

* данный диапазон обеспечивается набором пружин каждая пружина имеет свои пределы настройки (см. табл. ниже)

Пружины для газовых регуляторов Tartarini R/25

Диапазон код ПЗКmin ПЗКmax
15 -23 0291250 8 - 12 40 - 130
20 - 27 0270220 11-34
27 - 40 0282430

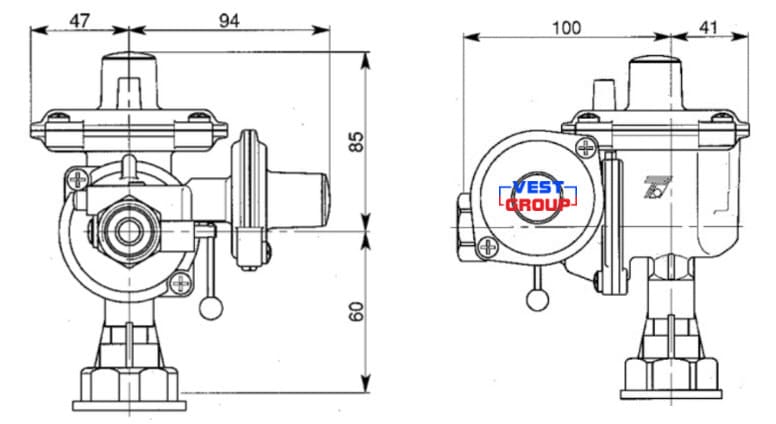

Размеры регулятора R25

Размеры регулятора R25

Функционирование регулятора Tartarini R25:

Газ под рабочим давлением (макс. 6 бар) сначала попадает во впускной патрубок, а затем через фильтр проходит в первую ступень, где давление снижается до 0,2 бар. Затем газ передаётся на вторую ступень, где давление снижается до требуемого значения.

Регулятор первой ступени состоит из мембраны (D1), пружины (M1) и клапана (O1). Газ проходит через держатель фланца (P) и затем в камеру (A1) при пониженном давлении. Степень снижения устанавливается заранее в зависимости от нагрузки пружины (M1) и обычно составляет 0,2 бар.

Регулятор второй ступени состоит из мембраны (D2), пружины (M2) и клапана (O2). Газ в камере (A1) переходит в камеру (A2) и затем на потребление. Давление на выпуске регулируется при помощи кольцевой гайки (G).
Ход клапана ограничивается упором клапана (F), ограничивая максимальную пропускную способность регулятора. Если потребление газа превышает максимальную пропускную способность регулятора, давление на выпуске падает, активируя быстродействующий клапан пониженного давления. Регуляторы могут иметь различную пропускную способность; значения соответствуют следующему цветовому коду:

25 нм3/ч ЧЕРНЫЙ Стандартное исполнение
10 нм3/ч СИНИЙ По заказу
6 нм3/ч ЗЕЛЕНЫЙ По заказу

Увеличение давления на выпуске из-за повреждённого уплотнения в закрытом положении вызывает открытие предохранительного клапана (Vs) с выпуском газ в атмосферу.
Предохранительный клапан также используется для компенсации увеличения давления из-за нагрева от солнца в регуляторах, установленных в домашних системах газоснабжения вне помещения при нулевом расходе.
Пороговое значение предохранительного клапана, которое обычно на 10 мбар выше давления на выпуске, не регулируется, так как зависит от нагрузки пружины (Ms).
В случае необходимости нестандартного порогового значения, его следует указать при заказе.
Регуляторы также могут поставляться без предохранительных клапанов.

РЕГУЛИРОВКА
Чтобы увеличить давление на выпуске, поверните регулировочный винт (G) по часовой стрелке, чтобы уменьшить – против часовой стрелки. Проверьте давление при помощи эталонного манометра с соответствующей шкалой или при помощи водомерной колонки.
Срабатывание быстродействующего клапана повышенного давления может регулироваться при помощи кольцевой гайки (Gb). Быстродействующий клапан пониженного давления не
регулируется.
Регуляторы испытаны и отрегулированы на заводе согласно значениям, отображённым на табличке основных технических данных, которые были указаны при заказе.

УСТРОЙСТВА ЗАЩИТЫ
Давление на выпуске в камере (A2) передаётся в камеру (Ab). Движущаяся деталь (E) удерживается пружиной повышенного давления (M3) и выпускным давлением, которые
противостоят действию пружины пониженного давления (M4). При этих условиях шарики (S1) прочно удерживают шток (T), который в свою очередь через шарики (S2), препятствует
вращению вала (B). И наконец, вал (B) удерживает тарелку быстродействующего клапана (Ob) в открытом положении при помощи соответствующего кулачка. Повышение или понижение давления на выпуске выше или ниже допустимых значений вызывает смещение движущейся детали, отпуская шарики (S1) и затем вал (B) таким образом, что клапан (Ob) закрывается под давлением пружины (Mb).
Пороговое значение повышенного давления регулируется при помощи кольцевой гайки (Gb).
Пороговое значение минимального давления не регулируется.

Характеристики

R/25 газовый регулятор R/25
Модель: R/25
Производитель: TARTARINI, FRANCEL (Италия)
Основные параметры
Пропускная способность: 25 м3/ч
Входное давление: до 0,6 МПа
Диаметр подключения: 20/32 мм
Выходное давление: 7 кПа
