R/72 регулятор газа (осевое исполнение) (Pвых - 15 - 70 мбар)

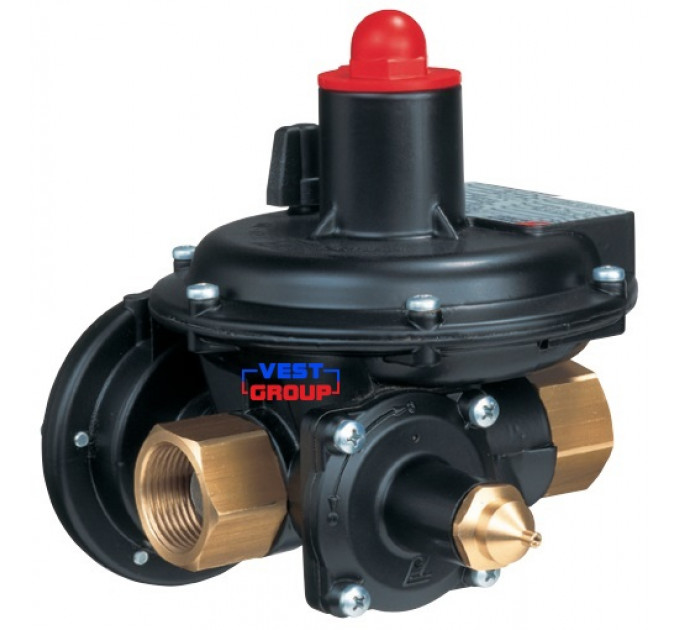

Регулятор давления газа Tartarini R/72

Две ступени регулирования
Встроенный сбросной клапан
Встроенный отсечной клапан настраиваемый на превышение или падение давления
Ручной перезапуск
Встроенный фильтр. Фильтрация частиц размером до 0,5мм

Применение регулятора Tartarini R72:

Для частных и промышленных применений где используются горелки, печи, котлы и друге установки, где требуется соответствующее регулирование и минимальное время реакции системы на изменение условий работы.

Установка регулятора Tartarini R 72:

Устанавливается в любом положении и на любую опору
Устанавливать в местах защищенном от воздействия внешней среды.

Преимущества регулятора Tartarini R/72:

Гарантированное постоянное отрегулированное давление при сильных колебаниях входного давления
Постоянный высокий расход при низком входном давлении

Технические характеристики газового регулятора Tartarini R 72:

  Входное давление6 бар
  Выходное давление15 – 70 мбар
  Температура окружающей среды- 40°С до + 80°С
  Входное соединение регуляторарезьбовое 1"
  Выходное соединение регуляторарезьбовое 1"
Материалы:
   - корпуслитой алюминий
   - крышкалитой алюминий
   - уплотнениенитрил бутиловая резина (NBR)
   - мембранаткань пропитана нитрил бутиловой резиной

* данный диапазон обеспечивается набором пружин каждая пружина имеет свои пределы настройки (см. табл. ниже)

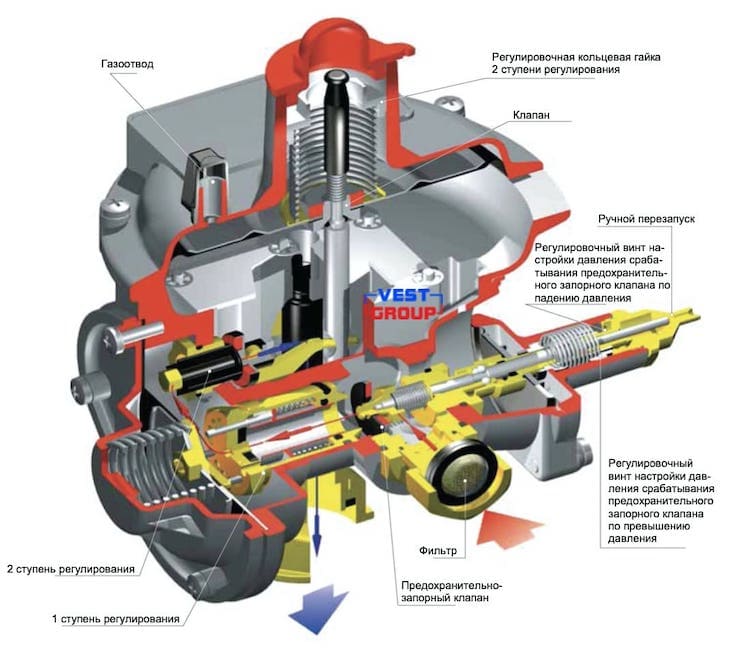

Принцип действия Тартарини R/72:

Газ, поступающий по подающему трубопроводу, поступает в регулятор через входное отверстие, проходит через фильтр, и проходит через первую ступень регулирования, где происходит первое понижение давления.
Газ, под давлением пониженным на первой ступени, поступает на вторую ступень, где происходит понижение давление до заданной величины (ранее установленной с помощью круглой регулировочной гайки).
Регулятор оборудован встроенным отсечным клапаном с ручной перезагрузкой, который срабатывает если давление выходного потока выходит за пределы установленного диапазона.
Значение превышения и понижения давления выходного потока газа, при которых срабатывает встроенный отсечной клапан, могут быть установлены регулировочными винтами.
Регулятор также оборудован встроенным сбросным клапаном, который, в случае утечки при отсутствии расхода, позволяет сбрасывать небольшие количества газа, таким образом избегая срабатывания отсечного клапана.
Значение давления при котором открывается сбросной клапан (обычно на 10 мБар выше чем давление выходного потока) не может быть отрегулировано.



Пружины для газовых регуляторов Tartarini R/72

ДиапазонкодЦветПЗКminПЗКmax
6-180291250-8-1332-100
14-210270220-11-3480-205
20-260282430белая25-65
24-340282440черная
33-420282450голубая
40-570282460желтая
55-720287700серая



Габаритные размеры регулятора R/72



Характеристики

R/72 газовый регулятор (осевое исполнение)
Модель:R/72
Производитель:TARTARINI, FRANCEL (Италия)
Основные параметры
Пропускная способность: 75 м3/ч
Входное давление:до 0,6 МПа
Диаметр подключения:25 мм
Выходное давление: 7 кПа
