Описание

Regal 3 HP регулятор газа (Рвых - 1,1 - 3 бар)

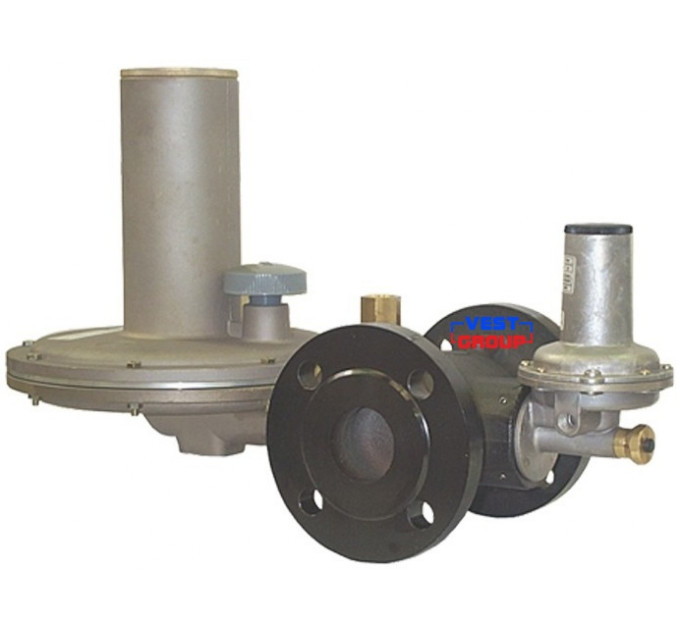

Регулятор давления газа REGAL 3 HP

предназначен для снижения высокого входного давления, автоматического поддержания заданного давления на выходе в установленных пределах независимо от изменения входного давления.

Регулятор Francel REGAL 3 HP - пружинный регулятор прямого действия. Благодаря конструкции со сбалансированным клапаном, выходное давление остается постоянным даже при колебаниях входного давления.

REGAL 3 HP оборудован клапаном-отсекателем (Тип VSX2) срабатывающим как по превышению так и по понижению выходного давления. В стандартную комплектацию регуляторов рассчитанных на выходное давление до 180 мбар входит отрегулированный в заводских условиях сбросной клапан. Сбросной клапан настроен на срабатывание при давлении ниже давления срабатывания отсекателя. Для выходного давления выше 180 бар регуляторы REGAL 3 HP поставляются без сбросного клапана в стандартной комплектации . Концепция регулятора позволяет устанавливать его в системах контроля. Регулятор может поставляться без клапана-отсекателя.

Применение регулятора REGAL 3 HP:

Номинальное выходное давление в диапазоне от 1,1 бар до 3 бар при производительности до 850 до 3400 м3/час. Клапаны отсекатели VSX2 HP и VSX2 НР перекрывают весь диапазон выходных давлений регулятора.

Исполнения газового регулятора REGAL 3 HP:

  • с отсекателем по превышению давления;
  • с отсекателем по понижению давления;
  • сбросной клапан настроен на срабатывание при давлении выше давления срабатывания отсекателя;
  • сбросной клапан на давление выше 180 мбар;
  • заглушка вместо сбросного клапана.

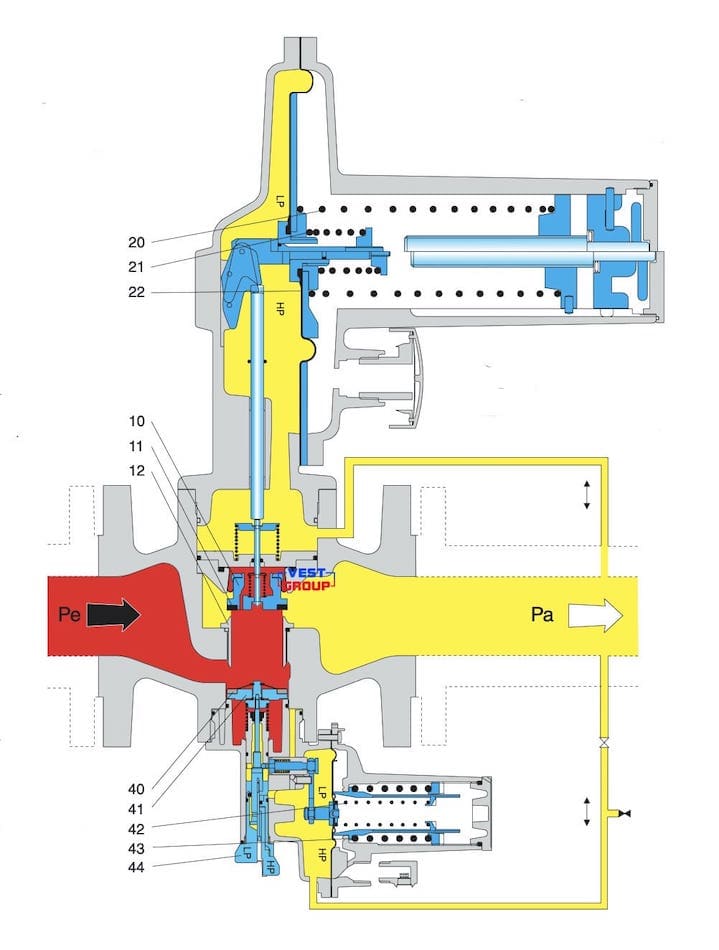

Функционирование регулятора газа Francel REGAL 3HP:



Регулятор газа - понижение давления газа производится сбалансированным клапаном 10 и соплом 12. Герметичное закрытие обеспечивается мягким уплотнением клапана 11, закрывающим сопло 12. Управление давлением производится мембраной 22, на которую с одной стороны действует выходное давление, а с обратной - нагрузка пружины 20, отрегулированная на необходимое значение. Точность регулировки достигается за счет характеристик нагрузочной пружины 20, которая действует на мембрану 22 привода . Выходное давление в диапазоне от 8 до 210 мбар устанавливается заменой пружины 20. Для давления от 210 до 300 мбар необходима специальная мембрана и уменьшающая тарелка.

Отсекатель регулятора газа - встроенный клапан-отсекатель 41 перекрывает поток газа при превышении выходного давления или понижении выходного давления. Герметичное закрытие обеспечивается мягким уплотнением диска 40 и перекрывающего сопло 12. Точки срабатывания по максимуму и минимуму настраиваются отдельно. Широкий диапазон значений срабатывания обеспечивается заменой пружин (по максимальному давлению 43, пo минимальному - 42). После срабатывания отсекатель приводится в рабочее состояние кнопкой 44. Встроенный байпас в клапане отсекателя облегчает взвод.

Технические характеристики газового регулятора Тартарини REGAL 3HP:

  Область применения природный газ, сжатый воздух, азот и т.д.
  Входное давление 10 бар
  Выходное давление 1,1 до 3 бар
  Производительность 3400 м3
  Входной диаметр 50 мм
  Выходной диаметр 50 мм
  Рабочая температура -40 до +71 °С
  Точность 10
Материалы регулятора:
   - корпус ковкий чугун
   - клапан алюминий
   - диск клапана нитрил
   - сопло латунь
   - мембрана нитрит (армированный)
   - уплотнения нитрил

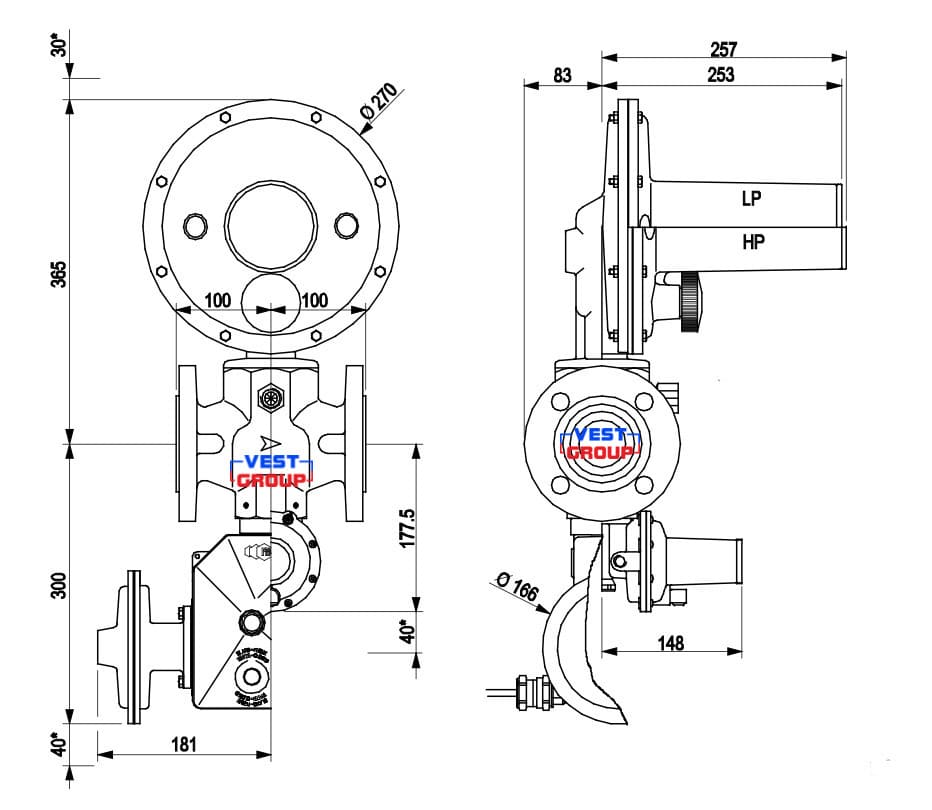

Габаритные размеры регулятора давления газа Regal 3 HP

Характеристики

Regal 3 HP газовый регулятор Tartarini
Модель: Regal 3 HP
Производитель: TARTARINI, FRANCEL (Италия)
Основные параметры
Пропускная способность: 3400 м3/ч
Входное давление: до 1 МПа
Диаметр подключения: 50 мм
Выходное давление: 300 кПа
