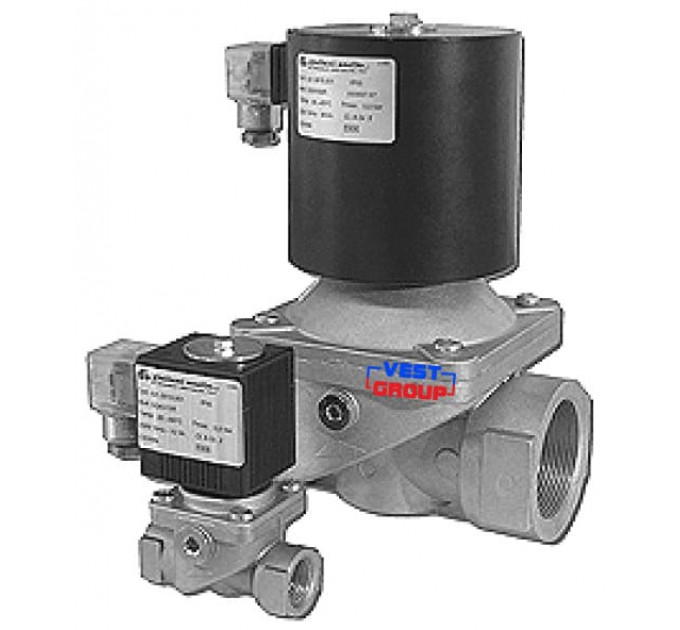

GSAV электромагнитный газовый клапан Giuliani Anello
Описание
GSAV нормально закрытый клапан
Электромагнитные клапаны из линейки GSAV – это, прежде всего, закрытого типа устройства, соответствующие норме EN161. Они актуальны для применения на газовых устройствах и горелках.
Клапаны оснащены электрическим управлением. В случае, когда устройства не расположены под напряжением, сила пружины влияет на затвор, отвечающих за прекращение газового потока.
Давление газа во время поступления увеличивает непосредственно силу запирания самого затвора. Во время подачи электрического напряжения на клапаны именно электромагнитная катушка отвечает за притягивание сердечника. Тогда затвор открывается и пропускает газовое поступление по трубопроводу.
Устройство переназначено для работы с природным газом из группы Н-метан, бытовым (городским) и неагрессивным газом.
Корпус и крышка клапана создается из алюминия, прокладка непосредственно крышки из резиновой основы NBR, иные детали – из латуни.
Технические характеристики:
- Предусмотрено рабочее давление – максимум 0,5, либо 0,2 бар;
- Регулирование потока: 100-0%
- Время закрытия – всего < 1 сек;.
|
Модель |
Описание |
Присоединение |
|
GSAV15R |
Алюминиевый корпус, 230В 50Гц |
Rp ½" |
|
GSAV20R |
Алюминиевый корпус, 230В 50Гц |
Rp ¾" |
|
GSAV25R |
Алюминиевый корпус, 230В 50Гц |
Rp 1" |
|
GSAV32R |
Алюминиевый корпус, 230В 50Гц |
Rp 1¼" |
|
GSAV40R |
Алюминиевый корпус, 230В 50Гц |
Rp 1½" |
|
GSAV50R |
Алюминиевый корпус, 230В 50Гц |
Rp 2" |
Рвх. макс 0,2 бар, IP54
|
Модель |
Описание |
Присоединение |
|
GSAV202R |
Алюминиевый корпус, 230В 50Гц |
Rp ¾" |
|
GSAV252R |
Алюминиевый корпус, 230В 50Гц |
Rp 1" |
|
GSAV322R |
Алюминиевый корпус, 230В 50Гц |
Rp 1¼" |
|
GSAV402R |
Алюминиевый корпус, 230В 50Гц |
Rp 1½" |
|
GSAV502R |
Алюминиевый корпус, 230В 50Гц |
Rp 2" |
|
GSAV652R |
Алюминиевый корпус, 230В 50Гц |
DN 65 |
|
GSAV802R |
Алюминиевый корпус, 230В 50Гц |
DN 80 |
|
GSAV1002R |
Алюминиевый корпус, 230В 50Гц |
DN 100 |
Запасные части
|
Модель |
Описание |
Для клапанов |
|
511.0019.990 |
Электромагнитная катушка RAC, 230В 50Гц, 15 Вт |
GSAV15R |
|
511.0020.990 |
Электромагнитная катушка RAC, 230В 50Гц, 25 Вт |
GSAV20R, GSAV25R |
|
511.0021.990 |
Электромагнитная катушка RAC, 230В 50Гц, 60 Вт |
GSAV32R, GSAV40R |
|
511.0022.990 |
Электромагнитная катушка RAC, 230В 50Гц, 90 Вт |
GSAV50R |
|
511.0023.990 |
Разъем RAC, 230В + индикатор |
GSAV15R, GSAV20R, GSAV25R, GSAV32R, GSAV40R, GSAV50R |
Характеристики
| GSAV электромагнитный газовый клапан Giuliani Anello | |
|---|---|
| Модель: | VM000074 |
| Производитель: | GIULIANI ANELLO(Италия) |
| Основные параметры | |
| Тип присоединения: | Резьбовые Rp UNI-ISO 7/1 |
| Номинальное давление газа | Максимальное рабочее давление 0,5 бар, 0,2 бар |
