Корректор газа Вега - 1.01

Вега 1.01 корректор объема газа

Корректор объема газа ВЕГА 1.01 для счетчиков, которые используются для измерения объема следующих сред: природного газа, физико-химические показатели которого соответствуют ГОСТ 5542-87, и других газов – азота, углекислого газа, кислорода, аргона, воздуха (далее по тексту – газ), предназначен для:

  • преобразования и обработки входных импульсных сигналов, приходящих от счетчиков газа;
  • измерения температуры газа,
  • измерения абсолютного давления газа;
  • измерения текущего времени;
  • вычисления объема и объемного расхода газа, протекающего через счетчики газа, при рабочих условиях;
  • вычисления объема и объемного расхода газа, протекающего через счетчики газа, при стандартных условиях по ГОСТ 2939–63 с учетом измеренных значений абсолютного давления и температуры газа, выбранного метода вычисления коэффициента сжимаемости или фиксированного коэффициента сжимаемости;
  • вывод на индикатор и персональную электронно-вычислительную машину (ПЭВМ) результатов измерений и вычислений, а также вывод на принтер с помощью ПЭВМ или конвертера коммерческих отчетов.

Корректор относится к корректорам типа 1 согласно ДСТУ EN 12405:2006:

  • ВЕГА–1 - преобразование как функция от давления, температуры и отклонения от уравнения идеального газа (PTZ);

Корректор имеет исполнения и предназначен для работы совместно:

  • ВЕГА-1.01 - со счетчиками газа, имеющими низкочастотный до 2 Гц выход типа «сухой контакт» (НЧ) или высокочастотный выход до 5 кГц (ВЧ);

Режим работы корректора – продолжительный, беспрерывный.

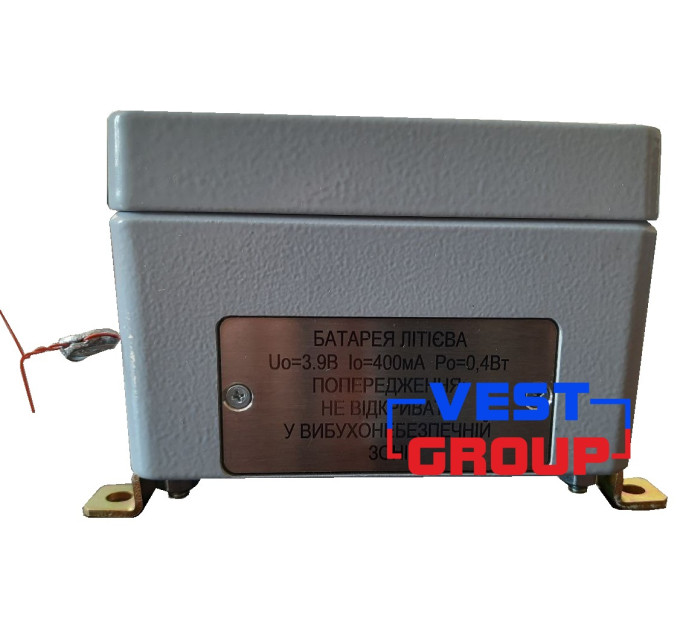

Питание корректора газа осуществляется от встроенной литиевой батареи.

Схема составления условного обозначения корректора газа:

Метрологические и основные технические характеристики корректора объема газа Вега 1.01

Режим работы корректора - длительный, непрерывный. Питание корректора осуществляется от встроенной литиевой батареи напряжением от 2,5 до 3,6 В, электрическая емкость которой не менее 7,3 А•ч. Емкость батареи обеспечивает работу корректора без замены в течение не менее 5 лет при условии считывания архивов корректора не чаще одного раза в сутки. При величине напряжения источника питания менее 2,7 В корректор выдает на индикатор сообщение «Батарея разряжена». Корректор обеспечивает хранение информации при перерывах в питании от батареи (введенные ранее постоянные параметры, а также вычисленные значения) не менее 10 лет.

Наименование характеристикиНорма
ВЕГА–1.01
Границы допустимой приведенной погрешности измерения абсолютного давления газа в диапазоне измерения датчика, %± 0,1
Границы допустимой абсолютной погрешности измерения температуры в диапазоне измерения датчика температуры, ºС± 0,4
Границы допустимой абсолютной погрешности измерения текущего времени, с, за сутки± 3
Границы допустимой относительной погрешности вычисления коэффициента приведения объема газа к стандартным условиям, %± 0,02
Границы допустимой относительной погрешности преобразования, обработки входных сигналов от счетчиков газа или блока измерительного роторного и вычисления объема газа при рабочих условиях, %± 0,05
Границы допустимой относительной погрешности преобразования, обработки входных сигналов от счетчика газа или блока измерительного роторного и вычисления расхода газа при рабочих условиях, %± 0,05
Границы допустимой относительной погрешности преобразования, обработки входных сигналов от счетчика газа или блока измерительного роторного, измерения давления и температуры в диапазонах измерения датчиков давления и температуры, вычисления объема и расхода газа при стандартных условиях:± 0,5
Границы допустимой относительной погрешности преобразования, обработки входных сигналов от счетчиков газа, измерения температуры в диапазоне измерения датчика температуры, вычисления объема и расхода газа при стандартных условиях при задании среднего значения избыточного давления газа в трубопроводе, %
Границы допустимой относительной погрешности измерения коэффициента приведения к стандартным условиям , %
Диапазон измерения температуры газа, °Сот – 50 до + 60
Диапазоны измерения абсолютного давления газа (в зависимости от исполнения), МПа *)от атмосферного до 0,2;
от атмосферного до 0,4;
от атмосферного до 0,5;
от атмосферного до 0,6;
от 0,2 до 1,0;
от 0,24 до 1,2;
от 0,32 до 1,6;
от 0,5 до 2,5
Метод расчета свойств газа: – расчета коэффициента сжимаемости природного газаNX19 мод., GERG-91 мод. согласно ГОСТ 30319.2-96
– азот – кислород – воздух – углекислый газ – аргонпо данным ГСССД 4, ГСССД 89 по данным ГСССД 19, ГСССД 93 по данным ГСССД 8, ГСССД 109 по данным ГСССД 96, ГСССД 110 «Теплофизические свойства неона, аргона, криптона и ксенона» Рабинович В.А и др. М., Издательство стандартов, 1976, с. 636
Возможность вводазначений свойств газа
Доступ к информации по паролючетыре уровня
Возможность запоминания значений объема газа при рабочих условиях, объема газа при стандартным условиям, объема газа при рабочих условиях при аварийных ситуацияхпочасовые, суточные, месячные, общие
Диапазон вычисления и индикации объема газа, м3от 0 до 999999999
Возможность ввода информации с помощью встроенной в переднюю панель корректора клавиатуры и через порт RS232 с ПЭВМда
Возможность вывода через ПЭВМ или конвертер РАДМИР на принтеркоммерческих отчетов за сутки и за месяц
* По заказу потребителей диапазоны измерения давления могут отличаться от приведенных

Конструкция корректора газа Вега 1.01

Корректор объема газа изготавливается в исполнениях:

НаименованиеВид коррекции по ДСТУ EN 12405Длина погружаемой части термопреобразователя СО
ВЕГА-1.01PTZ60, 100, 150

Корректор состоит:

  • ВЕГА–1.01 из вычислителя, термопреобразователя сопротивления ТСП-1000 класса до- пуска А по ДСТУ 2858-94 и датчика абсолютного давления, встроенного или подключенного к корректору через кабель в металорукаве длиной не более 2,5 м;

Корректор выполнен в виде настенного или настольного прибора. Он имеет алюминиевый корпус с крышкой, обеспечивающей доступ к печатной плате. Конструкция корректора имеет возможность пломбирования, при этом снятие крышки корректора приводит до видимых повреждений оттисков клейм в местах пломбирования.

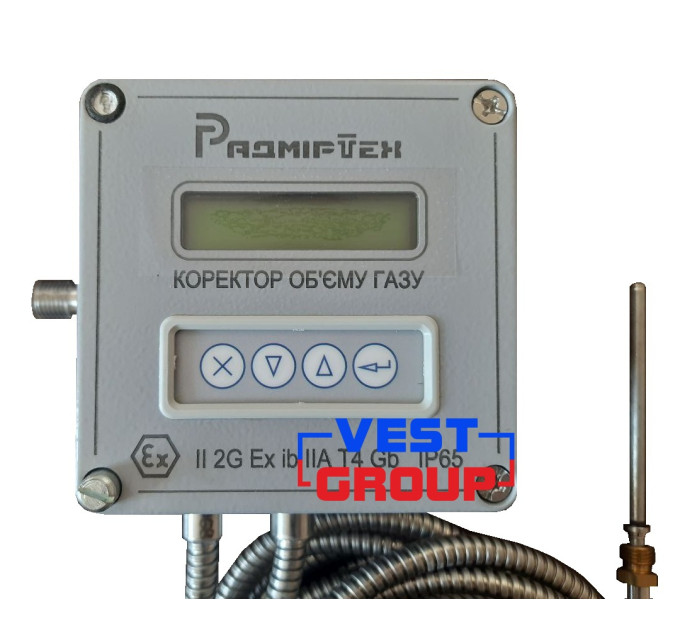

На передней панели корректора установлены органы управления корректором:

  • клавиатура из четырех кнопок: « × », « ↵ », «↓», «↑»;
  • 16–символьный индикатор, предназначенный для отображения информации (контроля вводимых параметров и индикации измеренных и вычисленных величин и т.п.). При индикации числовых значений измеренных и вычисленных физических величин.

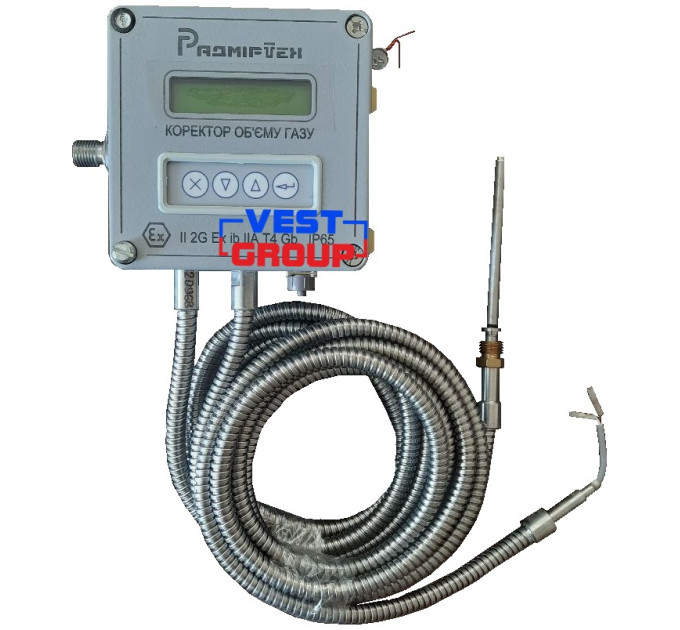

На корпусе корректора расположены три соединителя:

  • «Т», к которому через кабель длиною до 2,5 м в металлорукаве термопреобразователь сопротивления типа ТСП–100 класса допуска А по ДСТУ 2858–94 (конструкция термопреобразователя сопротивления приведена на рисунке 7);
  • «V», к которому подключен кабель длиной до 2,5 м в металлорукаве, предназначенный для подключения корректора к счетчику газа;
  • «I/O», предназначенный для подключения кабеля с устройством гальванической развязки (длина 15 м).

Внешний вид и габаритные размеры корректоров ВЕГА-1.01 с встроенным датчиком давления:

Внешний вид и габаритные размеры корректоров ВЕГА-1.01 с выносным датчиком давления:

В корпус корректора ВЕГА-1.01 встроен датчик абсолютного давления, подключение которого к импульсной трубке производится через штуцер на корпусе корректора

Присоединительные размеры:

Конструкция термопреобразователя сопротивления

Характеристики

Вега-1.01 корректор объема газа
Модель:12653
Производитель:ВЕГА (Украина)
Основные параметры
Коррекция:по температуре и давлению газа
