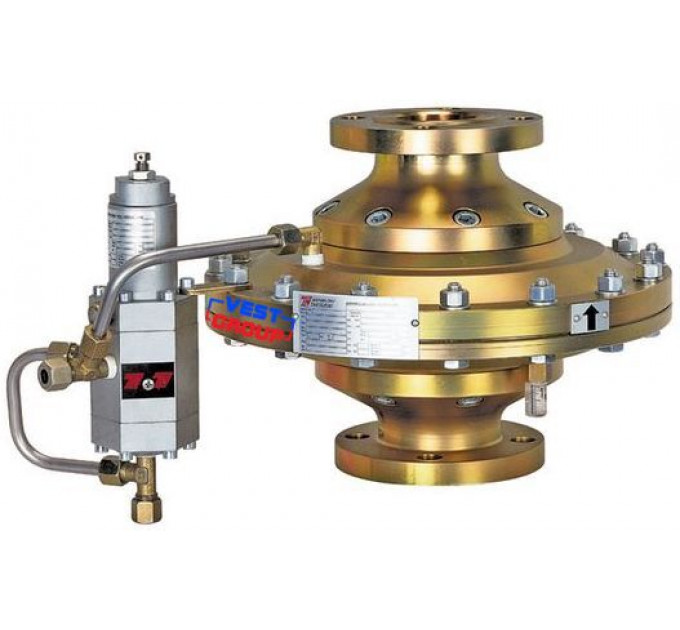

VS-FL Предохранительный сбросной клапан Tartarini

Цена по запросу

Отзывы: 0

Есть в наличии
Производитель: TARTARINI | EMERSON
Модель: VS-FL

Основные параметры:

Серия продукта - VS-FL;

Тип клапана - сбросной;

Робочее давление - до 100 бар;

Цена по запросу

Оплата

Безналичная оплата с НДС, согласно счёта-фактуры.
Наличными через кассу любого банка Украины.

Доставка

Самовывоз из офиса.
Новой Почтой, САТ, Delivery
Курьером по Киеву (уточняйте у менеджера)

Обмен/возврат

Обмен и возврат товара осуществляется в течение 14 дней после покупки, согласно закону Украины "О защите прав потребителей Украины"

Предохранительный сбросной газовый клапан Tartarini VS-FL

Предохранительный сбросный клапан (ПСК) серии VS-FL является клапаном осевого типа, который был разработан для широкого применения.

Сервоприводные ПСК в основном используются для природного газа. Они обеспечивают высокую точность, герметичное закрытие и высокую пропускную способность.

Доступны версии сбросных клапанов Тартарини VS-FL

VS-FL-BP – для низкого и среднего давления. Пилот PRX/182;
VS-FL – для среднего и высокого давления. Пилот PRX/182 или PRX-AP/182.

Технические характеристики клапанов Tartarini VS-FL

Давление, бар	PN 16	ANSI 150	ANSI 300	ANSI 600
Допустимое давление PS	16	20	50	100
Диапазон настройки давления W_d	0,5 - 16	0,5 - 19,3	1 - 50	1 - 80

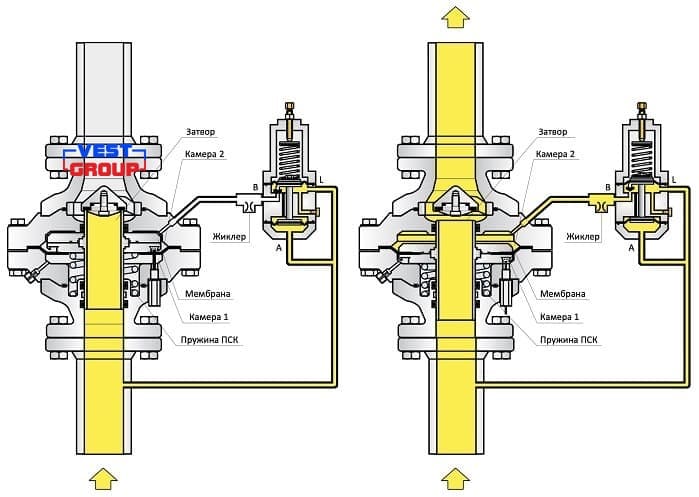

Функционирование клапанов Tartarini VS-FL

VS-FL Предохранительный сбросной клапан Tartarini

Мембрана (прикрепленная к затвору) разделяет пилот ПСК на две камеры. Камера 1 подсоединена к атмосферному давлению, камера 2 присоединена к пилоту. В обычных рабочих критериях эти две камеры не содержат давления и пружина ПСК, действуя на мембрану, закрывает клапан. Если давление в линии превышает уставку пилота, поток газа попадает в камеру 2. Затвор приводится в открытое положение, когда сила давления газа, действующая на мембрану, превышает силу натяжения пружины ПСК. После сброса избыточного газа и восстановления нормального давления линии пилот прекращает подачу газа в камеру 2 и газ с нее сбрасывается через жиклер. Мембрана поднимается пружиной ПСК и затвор приводится в закрытое положение.

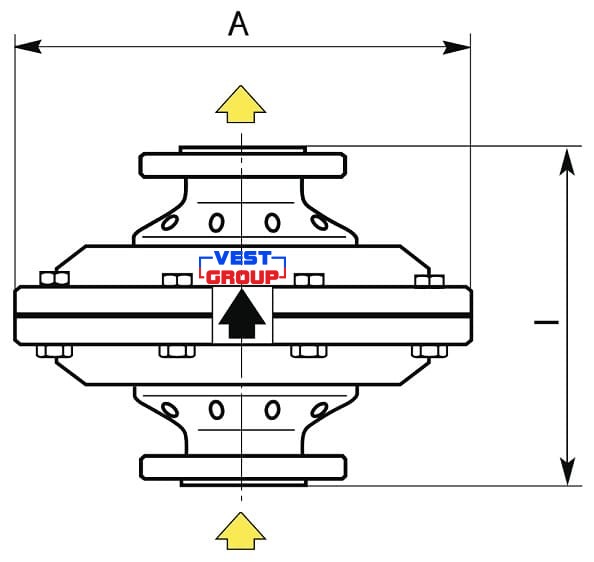

Габаритные размеры сбросных клапанов Tartarini VS-FL

VS-FL Предохранительный сбросной клапан Tartarini — фото 2

DN	Размеры				Вес, кг
	I		A		Вес, кг
	PN 16 - ANSI 150	ANSI 300 - ANSI 600	PN 16 - ANSI 150	ANSI 300 - ANSI 600	PN 16 - ANSI 150	ANSI 300 - ANSI 600
	VS-FL-BP	VS-FL	VS-FL-BP	VS-FL	VS-FL-BP	VS-FL
25	184	210	285	225	24	31
40	222	251	306		37	47
50	254	286	335	287	48	60
65	276	311	370	355	68	88
80	298	337	400	400	83	148
100	352	394	450	480	105	201
150	451	508	590	610	255	480
200	-	610	-	653	-	620
250	-	752	-	785	-	1150
Примечание: Для DN 200 ANSI 300 строительная длина размером 568 мм, для DN 250 ANSI 300 строительная длина размером 708 мм.

Основные параметры
Серия продукта		VS-FL
Тип клапана		сбросной
Робочее давление		до 100 бар
