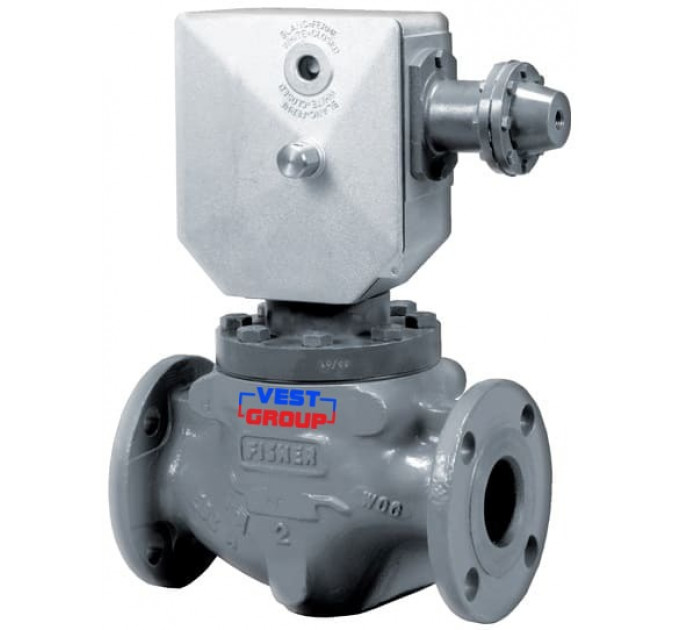

OSE Предохранительный запорный клапан Fisher

Цена по запросу

Отзывы: 0

Есть в наличии
Производитель: TARTARINI | EMERSON
Модель: OSE

Основные параметры:

Серия продукта - OSE;

Тип клапана - запорный;

Робочее давление - до 100 бар;

Цена по запросу

Оплата

Безналичная оплата с НДС, согласно счёта-фактуры.
Наличными через кассу любого банка Украины.

Доставка

Самовывоз из офиса.
Новой Почтой, САТ, Delivery
Курьером по Киеву (уточняйте у менеджера)

Обмен/возврат

Обмен и возврат товара осуществляется в течение 14 дней после покупки, согласно закону Украины "О защите прав потребителей Украины"

Предохранительный запорный газовый клапан Fisher OSE

Запорный клапан OSE предназначен для полного и быстрого прекращения потока газа, когда исходное давление превышает или падает ниже установленного значения.

Запорный клапан серии OSE защищает сети передачи и распределения или трубопроводы, питающие промышленные предприятия и коммерческие организации.

Технические характеристики клапанов Fisher OSE

Значение	OSE
Допустимое давление PS	100
Задан диапазон повышенного давления W_do	100
Задан диапазон пониженного давления W_du	0,01
Класс точности AG	2,5-5 (поршень)
Время срабатывания t_a	≤ 1 с
Рабочая температура

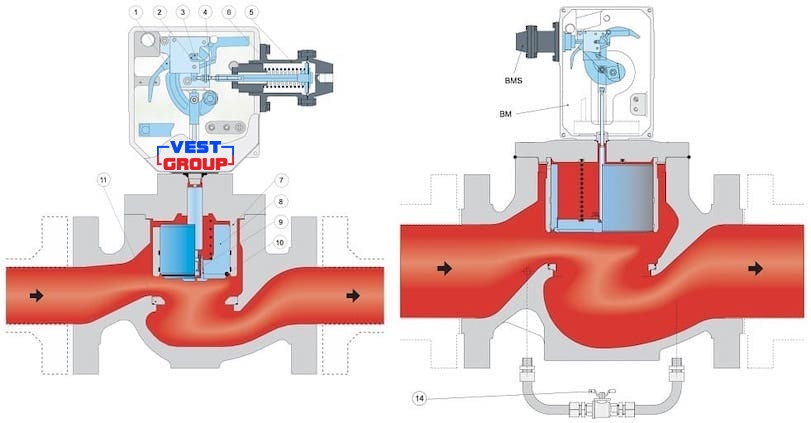

Функционирование запорных клапанов Fisher OSE

OSE Предохранительный запорный клапан Fisher

DN 25 - DN 150

DN 200 - DN 250

Когда давление становится слишком высоким (или слишком низким), шток манометрической коробки (поз. 4) перемещается и вызывает освобождение степени обнаружения (поз. 3), которая активирует степень мощности (поз. 1), вызывая запорную пробку (клавиша 8), чтобы закрыть. Плотное закрытие обеспечивается уплотнительным кольцом клапана (поз. 10), которое нажимает на седло (поз. 11). Это отключение происходит благодаря эффекту «приборной панели» между штоком (поз. 7) и пробкой (поз. 8). Направляющая из композитного материала предотвращает любой риск заклинивания вилки. Повторная установка остается ручной. Он состоит из двух фаз: одна фаза для балансировки давления (вход и выход) с помощью автоматического встроенного байпаса для DN 25–DN 150 (поз. 9) или внешнего байпаса для размеров DN 200 и DN 250 (поз. 14) и вторая фаза , которая открывает пробку. Переход к различным максимальным настройкам запорного клапана осуществляется путем регулировки пружины (поз. 6) манометрической коробки (поз. 5), смены пружины (девять стандартных размеров) или изменения манометрической коробки (шесть размеров). Изменение на минимальную настройку закрывания осуществляется простой регулировкой крючка (поз. 2) на штоке (поз. 4) манометрической коробки.

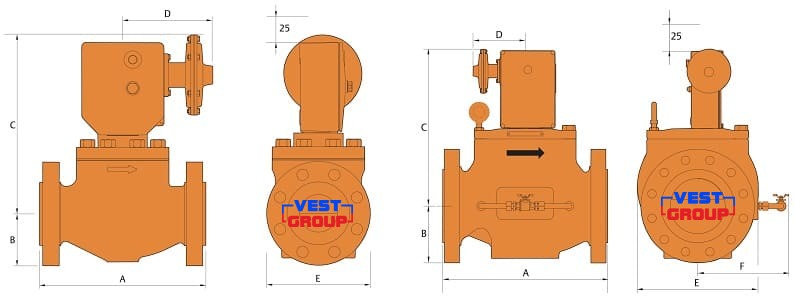

Габаритные размеры запорных клапанов Fisher OSE

OSE Предохранительный запорный клапан Fisher — фото 2

DN	ANSI	Размеры, мм						Вес, кг
DN	ANSI	A	B	C Max	D	E	F	Вес, кг
25	150	185	54	334	220	116		14
	300	197	62			124		16
	600	210	62			124		17
50	150	254	76	346		152		26
	300	267	83			165		29
	600	287	83			165		32
80	150	298	95	380		190		43
	300	318	105			210		48
	600	337	105			210		55
100	150	353	114	420		229		74
	300	368	127			154		82
	600	394	137			273		98
150	150	451	140	424		357		150
	300	473	159					166
	600	508	178					202
200	150	543	171,5	579		446	336	294
	300	568	190,5					321
	600	610	209,5					356
250	150	673	203	667		498	363	469
	300	708	222					504
	600	752	254					577

Основные параметры
Серия продукта		OSE
Тип клапана		запорный
Робочее давление		до 100 бар
