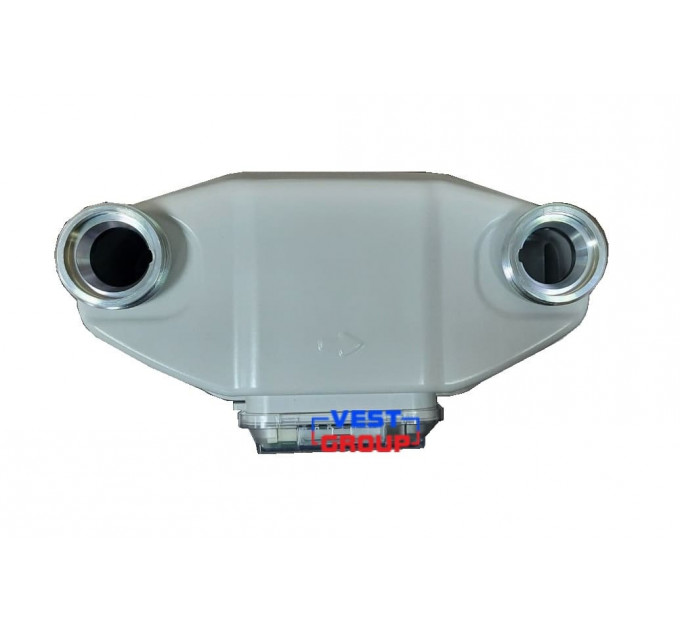

Itron ACD G16 Счетчик газа мембранного типа - компактный счетчик для коммерческого учета
Новое поколение компактных мембранных счетчиков компании Актарис (Itron) ACD G16 сочетают в себе надежность и метрологическую долговечность. Многолетний опыт в создании мембранных счетчиков и применение последних технологических достижений инженерной науки позволили создать компактный прибор, который позволяет снизить затраты клиента на доставку и монтаж. Линейка счетчиков ACD G16 разработана для коммерческого учета газа во всем мире.
Преимущества газового счетчика Itron ACD G16:
- Прекрасная метрологическая стабильность;
- Метрологические характеристики счетчика соответствуют требованиям европейских стандартов;
- Очень низкие потери давления, позволяют применять счетчик в сетях низкого давления;
- Компактный дизайн;
- Повышенная защита от коррозии;
- Возможна установка низкочастотного импульсного датчика.
Принцип действия счетчика газа Itron ACD G16:
Поток газа создает перепад давления между входом и выходом счетчика и приводит в движение мембраны измерительного механизма. Возвратно-поступательное движение мембран с помощью кинематической передачи преобразуется во вращательное, которое передается на отсчетное устройство, посредством магнитной передачи. Отсчетное устройство указывает объем газа, прошедшего через счетчик.

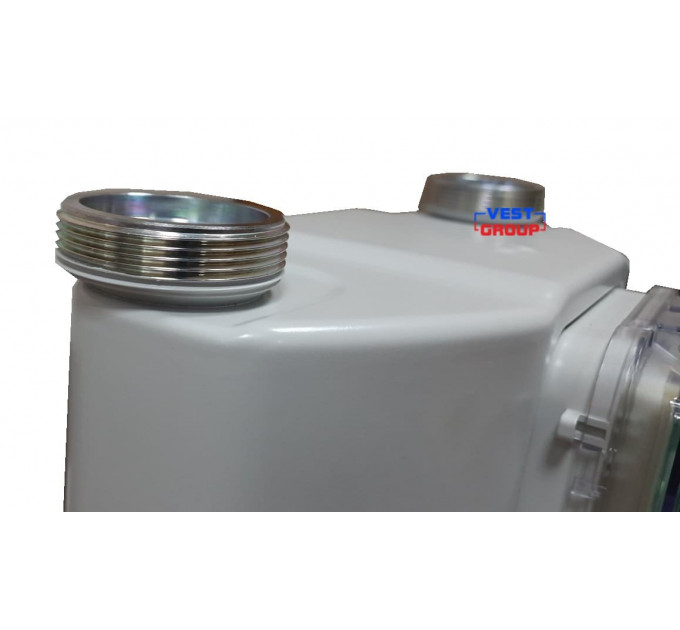

Описание счетчика Actaris ACD G16
Счетчик ACD состоит из четырех основных частей:
1. Измерительный механизм состоящий из:
- четырех камер
- двух золотников
- выходного патрубка
2. Стальной корпус с 2-мя патрубками
3. Магнитная муфта для передачи вращения золотников на счетный механизм
4. Счетный механизм для регистрации объема газа
Применение: Счетчики ACD применяются для точного коммерческого учета природного и других не агрессивных газов (Рраб до 1 бар), где необходим большой динамический диапазон. Так как мембранные счетчики это счетчики объемного типа на их метрологические характеристики не влияют условия монтажа.
 |
| ACD G16 |
| Основные характеристики счетчика газа ACD G16 | |
| Объемные расходы | G16: от 0,16 м3/ч до 25 м3/ч |
| Типоразмеры | G16 |
| Номинальные диаметры | 40 мм |
| Максимальное давление | 1 бар |
| Монтажное положение | горизонтальное |
| Рабочий диапазон температур | минус 30 ºС до +60 ºС |
| Температура газа | минус 25 ºС до +50 ºС |
| Температура хранения | минус 40 ºС до +70 ºС |
| Динамический диапазон | до 1:160 |
| Взрывобезопасность | в соотв. с LCIE 02 ATEX 6255 X |
| Сумматор | 8 разрядов, защищен от УФ излучения,оснащен металлическим диском для упрощения процесса поверки оснащен магнитом на 1-ом или 2-ом счетном колесе для установки НЧ датчика, вся информация о счетчике нанесена на лицевую панель |
| Запрет обратного хода | есть |
| Коррозионная защита | Порошковое покрытие или краска с содержанием алюминия. |
| Материал корпуса | сталь |
| Опции | |
| Внешний НЧ датчик (опция) | может быть установлен на сумматор счетчика без необходимости демонтажа и вскрытия заводских пломб |
| Гильза для датчика температуры (компактная версия не оснащается встроенной гильзой) | встроена в корпус счетчика для упрощения установки корректора объема газа по температуре |
 |  |
| Стандартный сумматор | Сумматор с установленным НЧ датчиком (выход: кабель) |
 |  |
| Сумматор с установленным НЧ датчиком (выход: 6-ти контактный разъем) | Счетчик со встроенной гильзой для датчика температуры |
Использование газового счетчика Actaris ACD G16 с корректором по температуре
Счетчики могут использоваться совместно с корректором объема газа по температуре CORUS T.
Метрологические характеристики Actaris ACD G16
Кривая погрешности
Потеря давления на счетчике ACD G16

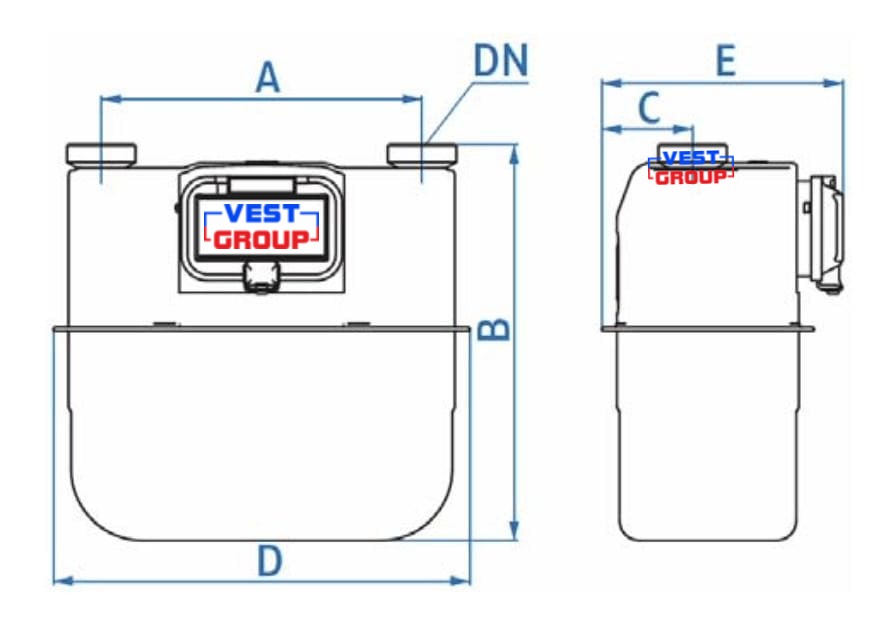

| Характеристики Actaris ACD | ||||||||||||||
| Модель | G | Qmax м3/ч | Qmin м3/ч | Цикл. объем дм3 | DN, мм | Стандартные резьбы | Pмакс, бар | Потеря давления, мбар | A, мм | B, мм | C, мм | D, мм | E, мм | Вес, кг |
| 1 | G16 | 25 | 0.16 | 5 | 32 | G1 3/4” ISO228-1 | 1 | 2,9 | 280 | 373 | 123 | 396 | 262 | 7.5 |
| 2 | G16 | 25 | 0.16 | 5 | 40 | G2” ISO228-1 | 1 | 2,7 | 280 | 369 | 123 | 396 | 262 | 7.5 |
| 3 | G16 | 25 | 0.16 | 5 | 40 | G2” ISO228-1 | 1 | 2,7 | 300 | 398 | 123 | 396 | 262 | 7.5 |
| 4 | G16 | 25 | 0.16 | 5 | 50 | Flange ISO PN10 | 0,5 | 2,7 | 280 | 417 | 123 | 396 | 262 | 8.2 |
Характеристики
| ACD G16 газовый счетчик мембранный Itron | |
|---|---|
| Модель: | 12621 |
| Производитель: | ITRON | ACTARIS (Германия) |
| Основные параметры | |
| Диаметр подключения: | 40 мм |
| Тип счетчика: | мембранный |
| Типоразмер | G 16 |
| Пропускная способность: | 25 м3/ч |
| Входное давление: | до 1 бар |
