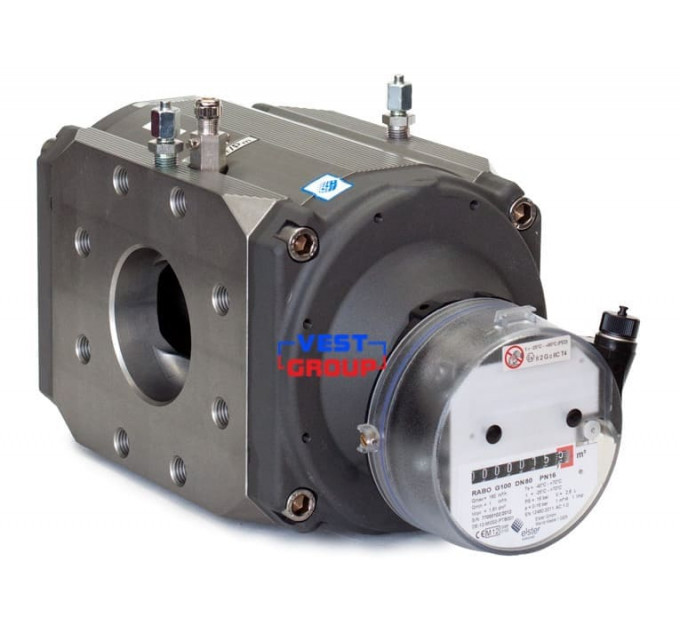

Компактный и простой в установке газовый счетчик Rabo G100 Dn 80. Одним из наиболее распространенных типов расходомеров (природного) газа является газовый ротационный счетчик Rabo G100 DN80, который также называют объемным счетчиком. Принцип состоит из двух (или четырех) рабочих колес, приводимых в движение потоком среды, действуя как обратный насос. Каждое вращение соответствует фиксированному объему, что делает ротационный газовый счетчик очень точным во всем диапазоне измерения. Они компактны и просты в установке. К примеру, нет необходимости в длинной прямой трубе до или после счетчика, чтобы он работал нормально. Однако следует учитывать небольшую потерю давления.
Температурный диапазон -25 °C – +70 °C
| Типоразмер | DN, мм | Qmax (м3/ч) | Qmin (м3/ч) | |||||||
| 1:160 | 1:130 | 1:100 | 1:80 | 1:65 | 1:50 | 1:30 | 1:20 | |||
| G100 | 80 | 160 | 1 | 1,3 | 1,6 | 2 | 2,5 | 3 | 5 | 8 |
 |
 |
|

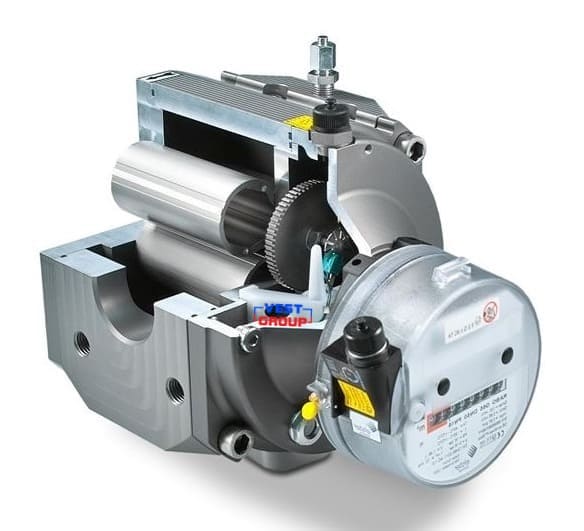

1. Корпус; 2. Лопасть; 3. Крышка подшипника; 4. Синхронизирующие шестерни; 5. Шариковые подшипники с постоянной смазкой; 6. Генератор ВЧ импульсов A1K (опция); 7. Шестерня; 8. Магнитная муфта; 9. Перегородка; 10. Индикатор; 11. Главное плато; 12. Крышка индикатора.
|
|

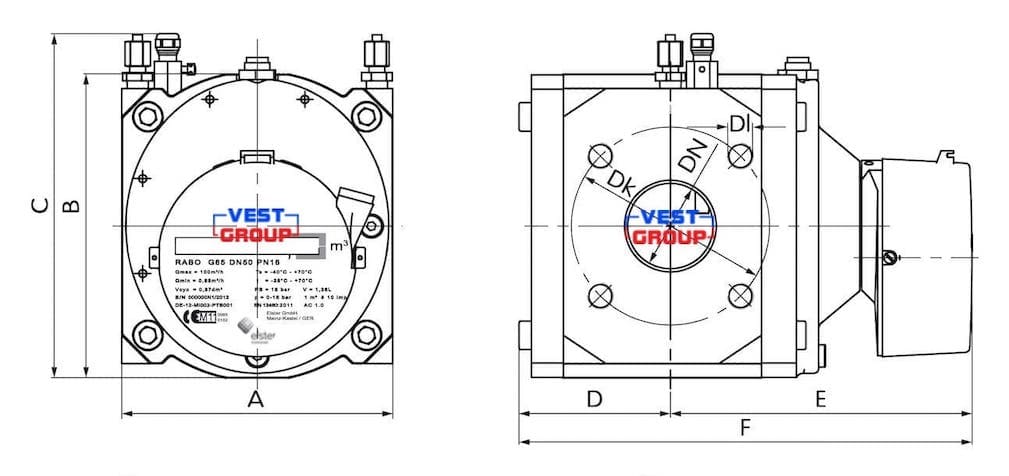

| G 100 | Алюминиевый корпус | Литой чугунный корпус | Pном. Py16 | |||||||||||||
| DN, мм | A | B | C | D | E | F | Вес, кг | A | B | C | D | E | F | Вес, кг | Dk | Di |
| 80 | 171 | 192 | 216 | 138 | 233 | 371 | 15 | 171 | 209 | 233 | 138 | 233 | 371 | 36 | 160 | 8хМ16 |
| Основные параметры | ||
| Серия продукта | RABO | |
| Тип счетчика | роторный | |
| Типоразмер | G 100 | |
| Входное давление | до 16 бар | |
| Расход газа, Qmax | 160 м³/ч | |
| Расход газа, Qmin | 0,8 м³/г | |
| Диаметр подключения | DN 80 | |
| Подключение | фланцевое | |
