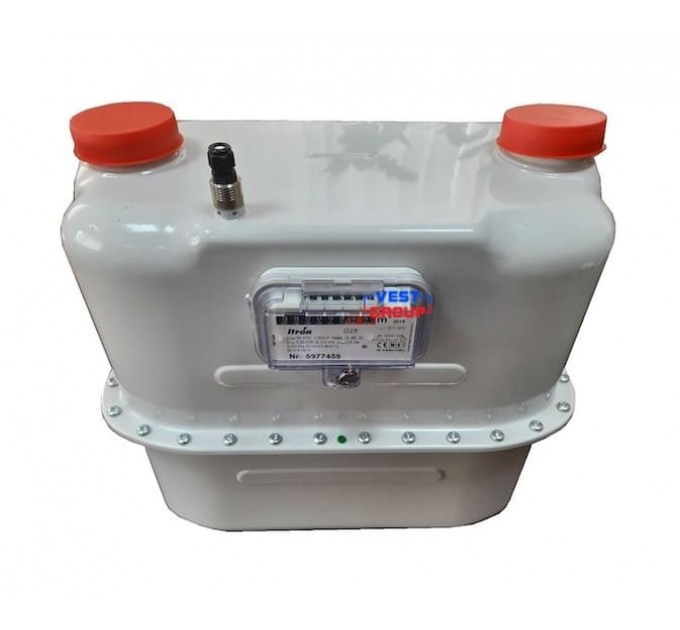

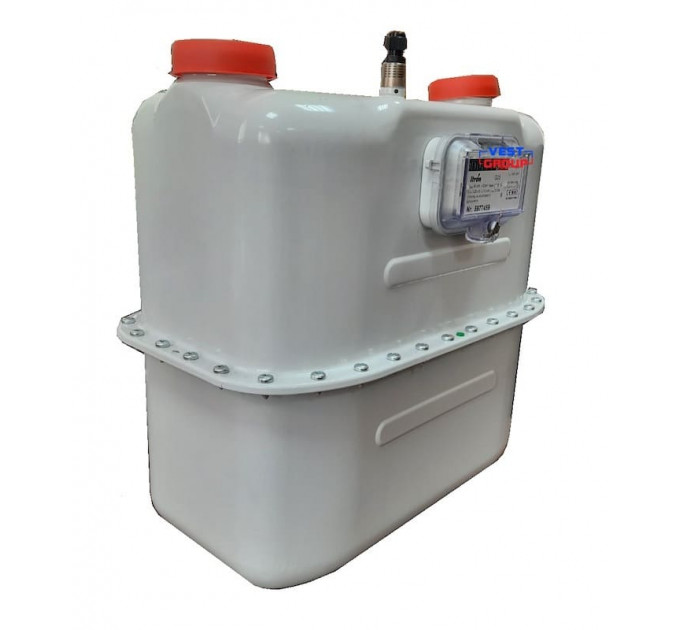

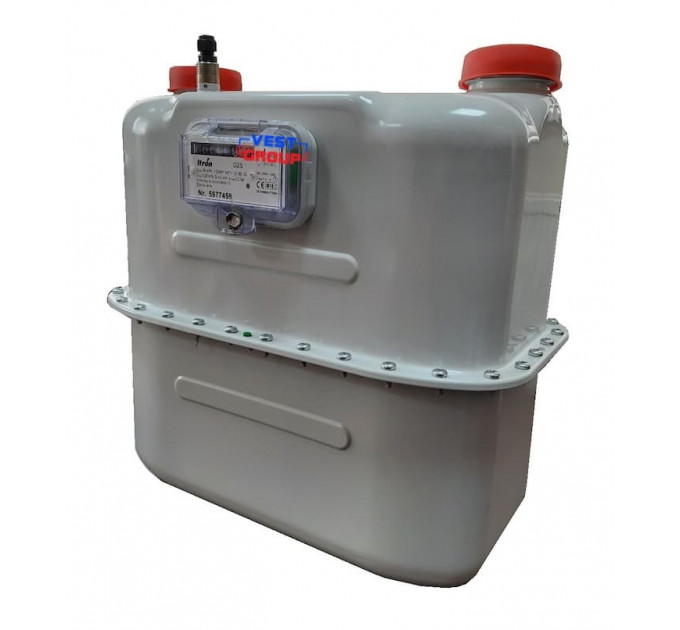

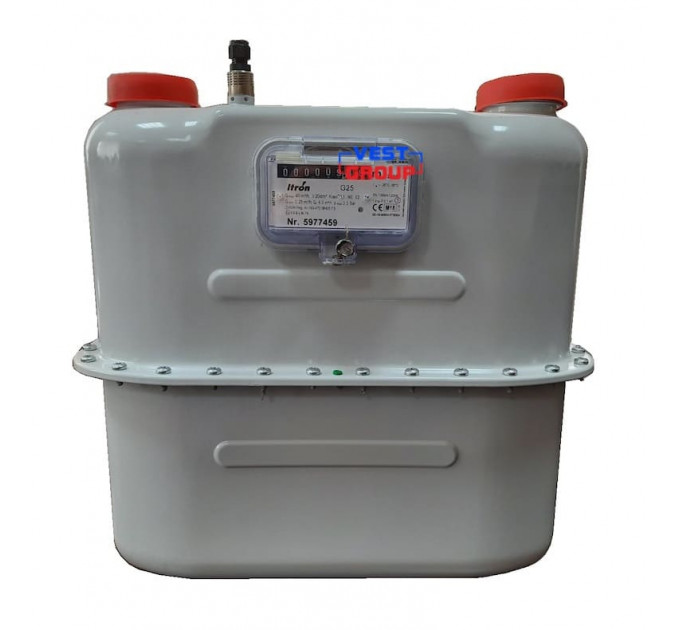

SN G25 газовый счетчик мембранный Actaris
Описание
SN G25
Счетчики газа мембранного типа Actaris SN G25– счетчики объемного типа. Поток газа создает перепад давления между входом и выходом счетчика и приводит в движение мембраны измерительного механизма. Возвратно-поступательное движение мембран с помощью кинематической передачи преобразуется во вращательное, которое передается на отсчетное устройство, посредством механической или магнитной передачи. Отсчетное устройство указывает объем газа, прошедшего через счетчик.
Счетчики газа G25 предназначены для измерения объема неагрессивных газов низкого давления. Счетчики могут применяться как средство коммерческого учета газа, а также в различных технологических процессах.
Преимущества газового счетчика Actaris SN G25:
- Прекрасная метрологическая стабильность;
- Метрологические характеристики счетчика соответствуют требованиям европейских метрологических стандартов;
- Очень низкие потери давления, позволяют применять счетчик в сетях низкого давления;
- Большой циклический объем;
- Отсутствие влияния характеристик потока газа на метрологические характеристики счетчика;
- Надежный, не требующий обслуживания счетчик;
- Высокая устойчивость и надежность работы в условиях сильного загрязнения газа;
- На все модели устанавливается низкочастотный импульсный датчик для использования с корректором объема газа и гильза для датчика температуры.
Описание счетчика газа Actaris SN G25
Счетчик Actaris SN G25 состоит из корпуса, 2-х измерительных камер, кинематического механизма и отсчетного устройства.
Счетчик газа SN G25 относится к приборам сухого типа двухкамерного исполнения. Каждая камера имеет синтетическую подвижную мембрану, приводимую в движение разностью давлений между входом и выходом. Движение мембран преобразуется кинематическим механизмом во вращательное движение отсчетного устройства. Измерительные камеры и кинематический механизм заключены в герметичный корпус.
По заказу счетчики могут изготавливаться с датчиком низкой частоты (НЧ), встроенной гильзой для датчика температуры и со вспомогательным электронным блоком.
Счетчики могут комплектоваться устройством термокомпенсации (механического типа на основе биметаллического элемента или электронного типа на основе электронного датчика и преобразователя).
Счетчики могут выпускаться в одноштуцерном или двухштуцерном исполнении.
| Основные характеристики счетчиков SN G25 | |
| Объемные расходы | от 0,25 м3/ч до 40 м3/ч |
| Типоразмеры | G25 |
| Номинальные диаметры | 50 мм |
| Максимальное давление | 1 бар |
| Монтажное положение | горизонтальное |
| Рабочий диапазон температур | минус 30 ºС до +60 ºС |
| Температура газа | минус 25 ºС до +50 ºС |
| Температура хранения | минус 40 ºС до +70 ºС |
| Динамический диапазон | до 1:160 |
| Взрывобезопасность | в соотв. с LCIE 02 ATEX 6255 X |
| Сумматор | 8 разрядов, защищен от УФ излучения, оснащен металлическим диском для упрощения процесса поверки оснащен магнитом на 1-ом или 2-ом счетном колесе для установки НЧ датчика вся информация о счетчике нанесена на лицевую панель |
| Запрет обратного хода | есть |
| Коррозионная защита |
Порошковое покрытие или краска с содержанием алюминия. |
| Материал корпуса | сталь |
| Опции | |
| Внешний НЧ датчик (опция) |
может быть установлен на сумматор счетчика без необходимости демонтажа и вскрытия заводских пломб |
|
Гильза для датчика температуры (компактная версия не оснащается встроенной гильзой) |
встроена в корпус счетчика для упрощения установки корректора объема газа по температуре |
Использование газового счетчика Actaris SN G25 с корректором по температуре:
Счетчики могут использоваться совместно с корректором объема газа по температуре CORUS T.
Технические характеристики счетчиков типоразмеров G25
|
Типоразмер счетчика |
G25 |
|
Исполнение |
Два штуцера (Рис. 1.1) |
|
Материал корпуса |
Штампованная сталь |
|
Максимальный расход Qmax, м3/ч |
40 |
|
Минимальный расход Qmin, м3/ч |
0,25 |
|
Максимально допустимое давление внутри корпуса, кПа |
300 |
|
Максимальное рабочее давление, кПа |
100 |
|
Максимальная потеря давления при Qmax, Па |
300 |
|
Диаметр условного прохода, мм |
50 |
|
Резьба патрубков (1) |
G 2 ½” |
|
Расстояние между штуцерами, мм |
400 |
|

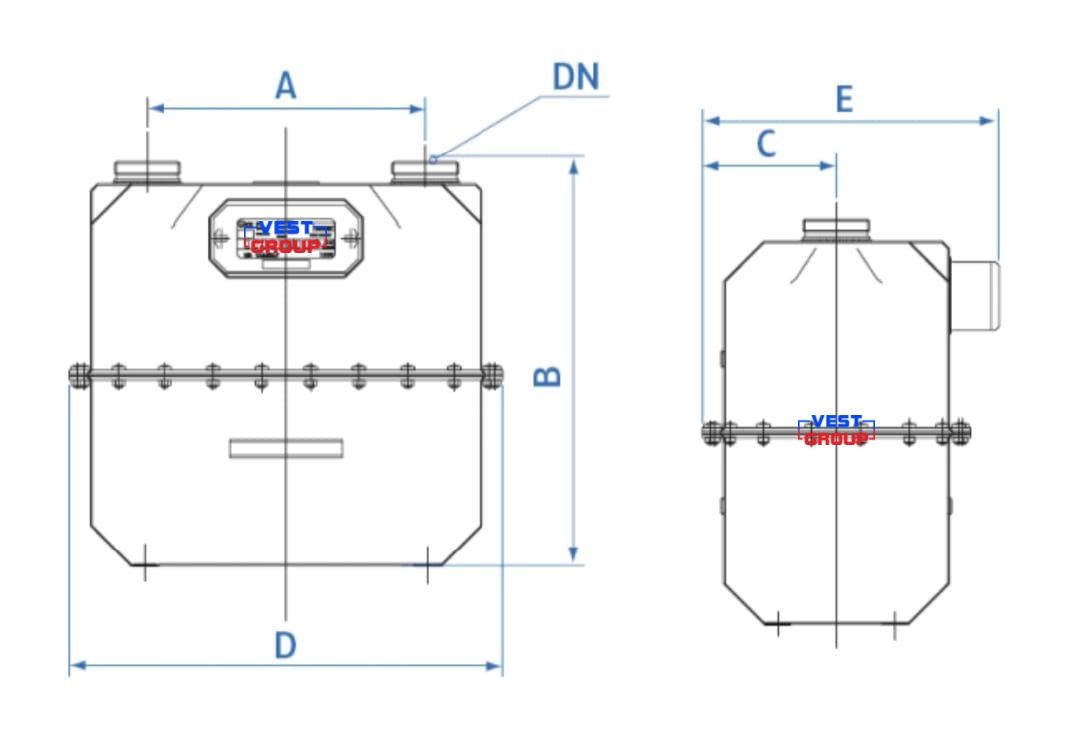

Габаритные размеры, мм: B - монтажная высота C - монтажная глубина D - ширина E - глубина |
534 138 457 289 |
|
Масса, кг |
13,6 |
 |
 |
| Рис. 1.1 | Рис. 1.2 |
Монтажная схема для установки счетчиков Actaris SN G25:
Характеристики
| SN G25 газовый счетчик мембранный Actaris | |
|---|---|
| Модель: | 679 |
| Производитель: | ITRON | ACTARIS (Германия) |
| Основные параметры | |
| Диаметр подключения: | 50 мм |
| Тип счетчика: | мембранный |
| Типоразмер | G 25 |
| Пропускная способность: | 40 м3/ч |
| Входное давление: | до 1 бар |
