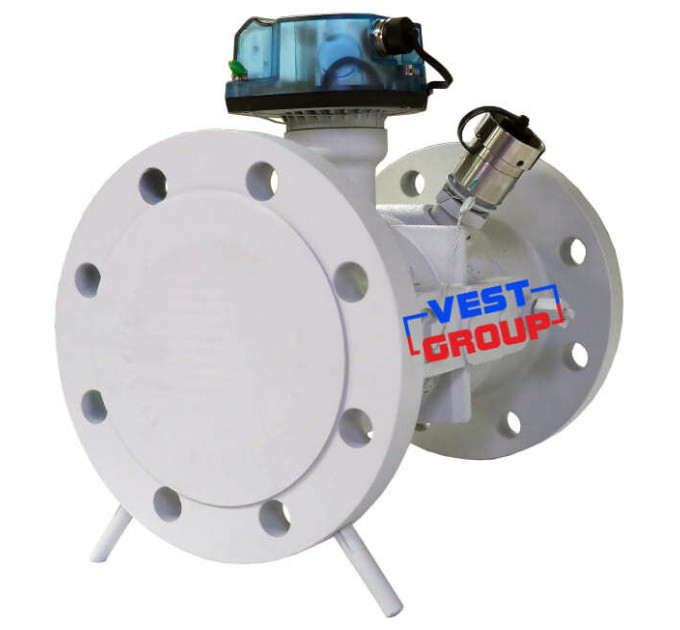

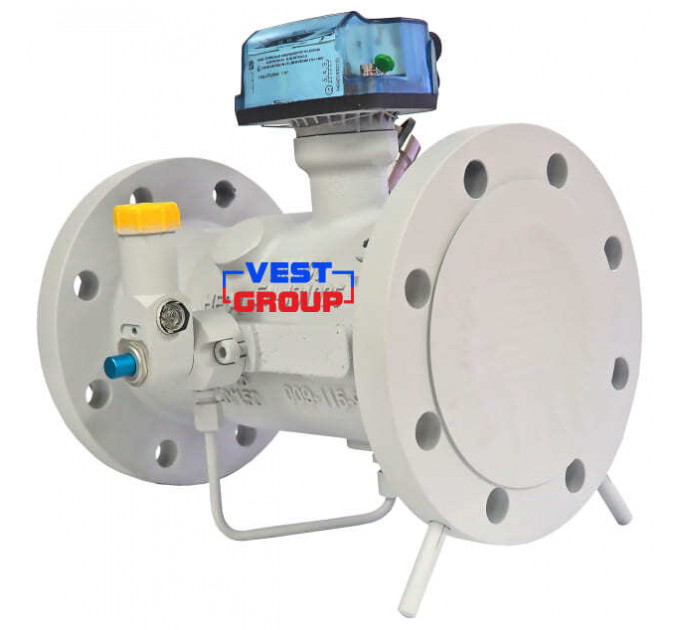

TZ/Fluxi G160 DN100 Газовый счетчик турбинный Dresser Actaris (Itron)

Счетчик газа турбинный Actaris/Itron TZ/FLUXI G160 DN100

Счетчик газа турбинный Actaris/Itron TZ/FLUXI G160 (коммерческое наименование TZ или FLUXI предназначены для измерений объема природного и других неагрессивных газов. Область применения: измерение объема газа на магистральных газопроводах, в промышленных установках, предприятиях коммунальных хозяйств, других отраслей промышленности.

Технические характеристики газового счетчика Actaris/Itron TZ/FLUXI G160 DN100

Измеряемая среда - природный и другие неагрессивные, сухие и чистые газы.

Параметры измеряемой среды:

• максимальное избыточное рабочее давление до 100 бар (до 10,0 МПа);
• температура от -30 °C до +60 °C.

Счетчик предназначен для эксплуатации при температуре окружающей среды от -30 °C до +60 °C со следующими ограничениями:

• при эксплуатации с корректором объема газа SEVC-D (CORUS) от -25 °C до +55 °C;
• в варианте комплектации высокочастотным (ВЧ) датчиком HF (для T6) от -25 °C до +55 °C;
• в варианте комплектации высокочастотным (ВЧ) датчиком HF (для T5) от -25 °C до +60 °C.

Устройство и принцип работы счетчика газа Actaris/Itron TZ / FLUXI G160 DN100

Основными составными частями счетчика TZ / FLUXI G160 являются:

• металлический корпус с антикоррозийным покрытием (1)
• оснащенный встроенным струевыпрямителем (2);
• измерительное устройство, включающее турбину (3);
• передаточный механизм с магнитной муфтой (4);
• герметичное отсчетное устройство с роликовым сумматором (5).

Поток газа вращает крыльчатку турбины, угловая скорость которой линейно зависит от расхода газа. Вращение турбины через магнитную муфту передается на отсчетное устройство, которое суммирует число оборотов турбины и регистрирует объем газа, прошедший через счетчик в м3 при рабочих условиях.

Датчики импульсов счетчика обеспечивают дистанционную передачу сигналов, количество которых пропорционально прошедшему объему газа, на регистрирующие электронные устройства.

Технические характеристики НЧ датчиков импульсов LF:

• максимальная рабочая температура +60 °C;
• минимальная длительность импульса 0,4 с;
• цена импульса зависит от DN;
• разъем для подключения: шестиконтактный биндер-разъем 1 отсчетного устройства.

Технические характеристики СЧ датчиков импульсов MF:

• максимальная рабочая температура +60 °C;
• цена и частота импульса зависят от DN и типоразмера;
• разъем для подключения: шестиконтактный биндер-разъем 2 отсчетного устройства.

Технические характеристики ВЧ датчиков импульсов HF:

• максимальная рабочая температура +60 °C;
• цена и частота импульса зависят от DN и типоразмера;
• разъем для подключения: встроенная в датчик трехконтактная вилка биндер-разъема.

Технические характеристики датчиков CYBLE_SENSOR_ATEX V2:

• диапазон рабочих температур от -25 °C до +55 °C;
• степень защиты корпуса – IP68 по ГОСТ 14254-96 (EN 60529);
• встроенный неизвлекаемый источник питания: литиевая батарея со сроком службы 12 лет;
• цена импульса зависит от DN;
• длина соединительного кабеля: 5 м.

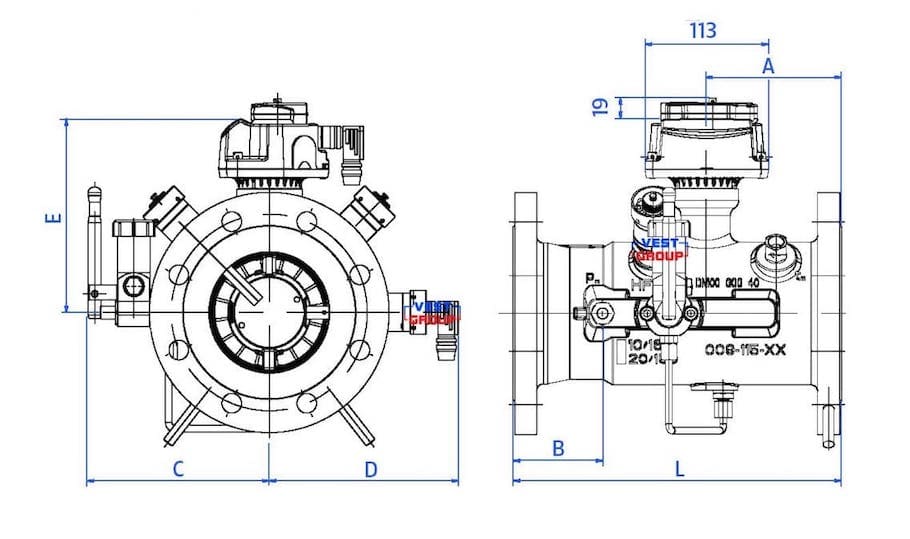

Габаритные размеры газового счетчика TZ/FLUXI G160 DN100
