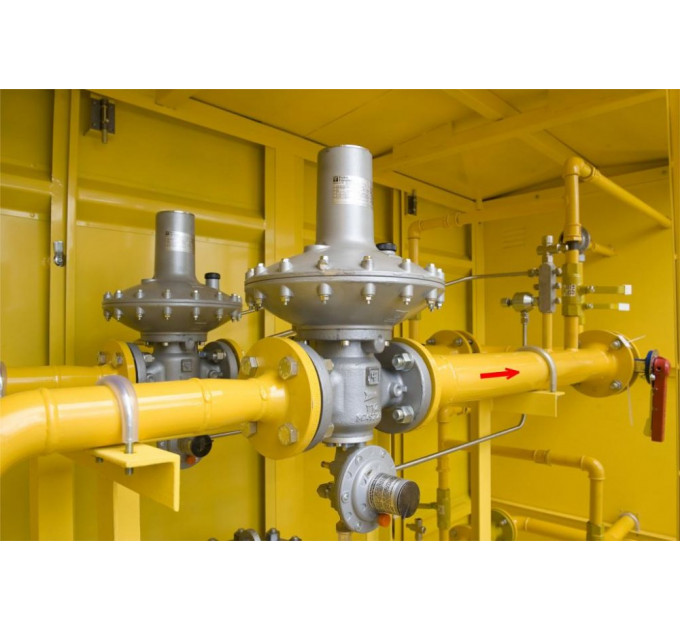

ГРПШ с регуляторами давления газа Itron RBE 4012 DN80

Газорегуляторный шкафный пункт с регуляторами Itron RBE 4012 DN80

Компания Вест Групп Украина, которая является одним из крупнейших производителей газового оборудования в Украине, предлагает шафные газорегуляторные пункты типа ШГРП-Н-02-RBE 4012 DN80, выполненные на основе регулятора давления газа Itron (Actaris) RBE 4012 DN80, включающие две параллельные линии понижения давления пропускной способностью не менее 4000*(Рвх/2) м³/ч при Рвх = 0,35-16 бар и плотности газа 0,8 кг/м³. Газорегуляторные пункты ШГРП-Н-02-RBE 4012 DN80 предназначены для работы в диапазоне температур от -40 до +60°С. Давление газа на входе до 0,35-16 бар, давление газа на выходе 17-200 мбар.

Конструктивное решение оборудования представлено в виде специального шкафа из металлоконструкций, содержащего следующие комплектующие (в направлении движения потока газа): запорная шаровая арматура, фильтр очистки газа от механических примесей, регулятор уровня давления газа, запорная шаровая арматура. В случае наличия у клиентов технической документации, могут производиться по схемам заказчика.
Конструкцией ШГРП-Н-02-RBE 4012 DN80 предусмотрена установка на входе и выходе газа трехходовых вентилей ДУ15, предоставляющих возможность подсоединения КИП. Вторая линия редукции, с шаровыми вентилями, устанавливается параллельно основной линии понижения давления.
ШГРП подключается к основному газопроводу через фланцевое соединение, соответствующее ГОСТ 12820.

Доступны разные варианты выполнения ГРПШ:

• со входом газа с правой стороны шкафа,
• со входом газа с левой стороны шкафа.

Эти опции и конфигурация ГРП выбираются заказчиком при осуществлении заказа.
Возможно изготовление установок с одной газорегуляторной линией и байпасом.
Также доступны конфигурации, включающие в комплектацию ШГРП узел учета природного газа.
