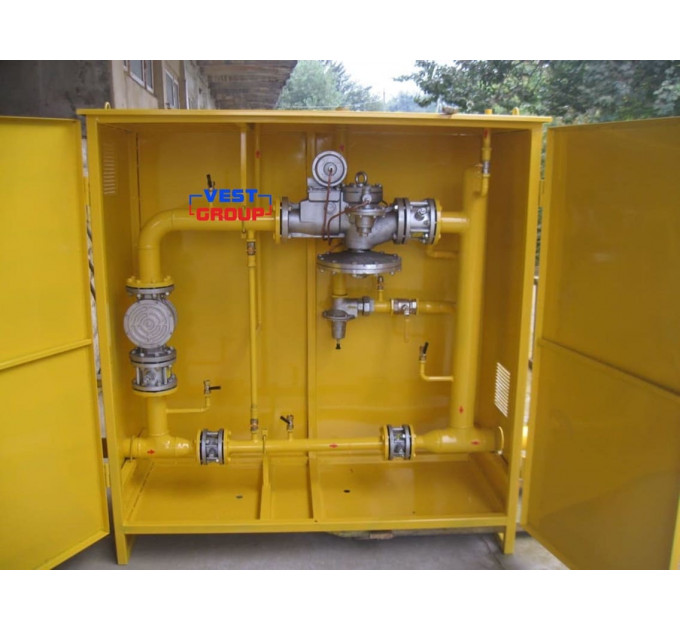

ГРПШ с регуляторами давления газа РДНК-400

Газорегуляторный пункт шкафной с регуляторами РДНК-400

Компания Вест Груп Украина, являющаяся одним из крупнейших производителей газового оборудования в Украине, предлагает шкафные газорегуляторные пункты типа ШГРП-Н-02-РДНК-400, выполненные на основе регулятора давления газа РДНК-400, включающие две паралельные линии понижения давления с пропускной способностью не менее 300 м³/ч при Рвх = 0,6 мПа и плотности газа 0,8 кг/м³. Газорегуляторные пункты ШГРП-Н-02-РДНК-400 предназначены для работы в диапазоне температур от -40С ° до +60С °. Давление газа на входе до 0,6 МПа, давление газа на выходе 2 КПа-5 КПа.

Конструктивное решение оборудования представлено в виде специального шкафа из металоконструкций содержащего следующие комплектующие (в направлении движения потока газа): запорная шаровая арматура, фильтр очистки газа от механических примесей, регулятор уровня давления газа, запорная шаровая арматура. В случае наличия у клиентов технической документации, ШГРП могут изготавливаться по схемам заказчика.
Конструкцией ШГРП-Н-02-РДНК-400 предусмотрена установка на входе и выходе газа трехходовых вентилей ДУ15 предоставляющих возможность подсоединения КИП. Вторая линия редукции, снабженная шаровыми вентилями, устанавливается параллельно основной линии понижения давления.
ШГРП подключается к основному газопроводу через фланцевое соединение, соответствующее ГОСТ 12820.

Доступны разные варианты исполнения ГРПШ:

• с входом газа с правой стороны шкафа,
• с входом газа с левой стороны шкафа.

Данные опции и конфигурация ГРП выбираются заказчиком при осуществлении заказа.
Возможно изготовление установок с одной газорегуляторной линией и байпасом.
Также доступны конфигурации, включающие в комплектацию ШГРП узел учета природного газа.
