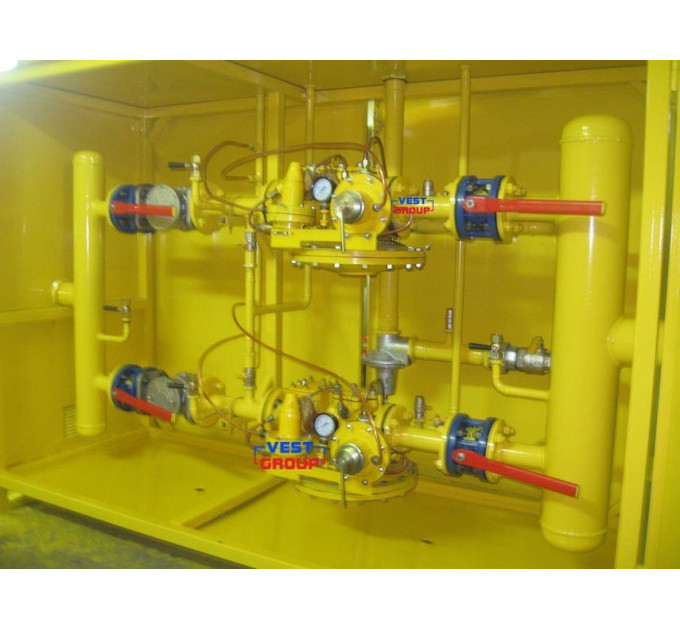

ШРП с регулятором давления газа РДГ 150Н

Шкафной газорегуляторный пункт с регулятором давления газа РДГ 150Н

Шкафной газорегуляторный пункт ШГРП - РДГ150Н - это полностью готовый к применению шкаф, предназначен для понижения давления газа с 1,2 МПа до 1,0 - 60,0 кПа производительностью 32000 м³/ч, размещенный в металлическом шкафе.

Описание ШГРП - РДГ150Н:

Шкафной газорегуляторный пункт с регулятором давления газа РДГ - 150 Н прямого действия (поддержания постоянного давления газа в трубопроводе), со встроенным предохранительно-сбросным клапаном (ПСК) и двумя предохранительно-запорными клапанами (ПЗК).

Предохранительно-запорный клапан по превышению (ПЗК по превышению) - срабатывает при повышении выходного давления сверх заданного значения.

Предохранительно-запорный клапан по снижению (ПЗК по снижению) - срабатывает при снижении выходного давления ниже установленного значения.

После срабатывания предохранительно-запорного клапана (ПЗК) регулятор закрывается и запустить его можно только вручную, перезапустив ПЗК.

Наличие предохранительно-сбросного клапана (ПСК) позволяет избежать срабатывания ПЗК по превышению, при температурном расширении и малых колебаниях выходного давления.

Сбалансированная компенсационная система обеспечивает постоянство выходного давления при изменяющемся входном давлении. Это позволяет использовать одни и те же регуляторы на разных входных давлениях газа.

Регулятор оборудован входным фильтром для газа, с размером ячейки фильтрующего элемента = 0,5 мм.

Преимущества газорегуляторный пункт ШГРП - РДГ150Н:

• Четкое поддержание давления газа при изменении давления на входе;
• Крепкая износостойкая конструкция;
• Небольшие габариты;
• Мгновенная реакция на изменение нагрузки;
• Встроенные ПЗК;
• Встроенный ПСК
• Встроенный фильтр (0,5 мм.)
• Простой и быстрый монтаж.

Технологические схемы:

• с одной линией редуцирования;
• с одной линией редуцирования и байпасом (обводной трубопровод, применяющийся для транспортировки газа параллельно запорной и регулирующей арматуре. Одна из основных целей установки подобного трубопровода — проведение ремонтных работ без прекращения подачи газа.);
• с основной и резервной линией редуцирования;
• с двумя линиями редуцирования;
• с двумя линиями редуцирования и байпасом (двумя байпасами).

Технические характеристики ШГРП - РДГ150Н:
