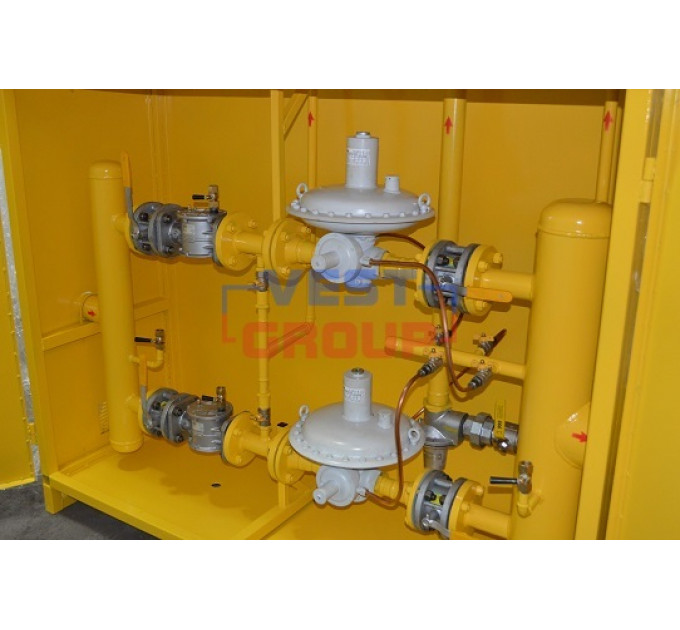

Шкафной газорегуляторный пункт - ШРП с регулятором давления газа Itron RB 4000

Шкафной газорегуляторный пункт ШРП - RB4000

Это полностью готовый к применению шкаф, предназначен для понижения давления газа с 0,035 - 1,9 МПа до 1,0 - 250,0 кПа производительностью 170 - 2600 м³/ч, размещенный в металлическом шкафе.

ШГРП - RB4000 - разработана на регуляторе Актарис (Айтрон) RB4000 (Германия) для применения в коммерческом и малом промышленном секторе: горелки, печи, колонки, промышленные газовые котлы, а также другая аппаратура потребления газа, которая требует точного и быстрого регулирования давления газа при больших расходах.

Описание ШГРП - RB4000:

Шкафной газорегуляторный пункт с регулятором давления газа Actaris RB4000 - одностадийные регуляторы прямого действия, с нагруженной пружиной (рычажного типа), со встроенными предохранительными запорными клапанами (ПЗК) (может быть оснащен встроенным предохранительным сбросным клапаном).

Предохранительно-запорный клапан по превышению (ПЗК по превышению) - срабатывает при повышении выходного давления сверх заданного значения.

Предохранительно-запорный клапан  по снижению (ПЗК по снижению) - срабатывает при снижении выходного давления ниже установленного значения.

После срабатывания предохранительно-запорного клапана (ПЗК) регулятор закрывается и запустить его можно только вручную, перезапустив ПЗК.

Сбалансированная компенсационная система обеспечивает постоянство выходного давления при изменяющемся входном давлении. Это позволяет использовать одни и те же регуляторы на разных входных давлениях газа.

Преимущества газорегуляторный пункт ШГРП - RB4000:

• Четкое поддержание давления газа при изменении давления на входе;
• Крепкая износостойкая конструкция;
• Небольшие габариты;
• Мгновенная реакция на изменение нагрузки;
• Встроенные ПЗК;
• Простой и быстрый монтаж.

Технологические схемы ШГРП - RB4000:

• с одной линией редуцирования;
• с одной линией редуцирования и байпасом (обводной трубопровод, применяющийся для транспортировки газа параллельно запорной и регулирующей арматуре. Одна из основных целей установки подобного трубопровода — проведение ремонтных работ без прекращения подачи газа.);
• с основной и резервной линией редуцирования;
• с двумя линиями редуцирования;
• с двумя линиями редуцирования и байпасом (двумя байпасами).

Технические характеристики ШГРП - RB4000:
