Трехходовой паровой котел высокого давления Unical TRYPASS 10000

Сделайте свой технологический процесс еще лучше с помощью нашего современного трехходового котла, тщательно разработанного для операций со средним и высоким давлением. Благодаря горизонтальной компоновке и омываемой топке он достигает превосходных уровней эффективности от 90% до 96% для версии для ЕС. Наши паровые котлы TRYPASS 10000, разработанные для работы под давлением до 12/15 бар и доступны для индивидуальной настройки при более высоком давлении по запросу, полностью соответствуют высоким стандартам безопасности, установленным Директивой по сосудам под давлением PED 2014/68/UE. Они с гордостью несут знак CE.P.E.D, что свидетельствует об их приверженности безопасности и производительности.

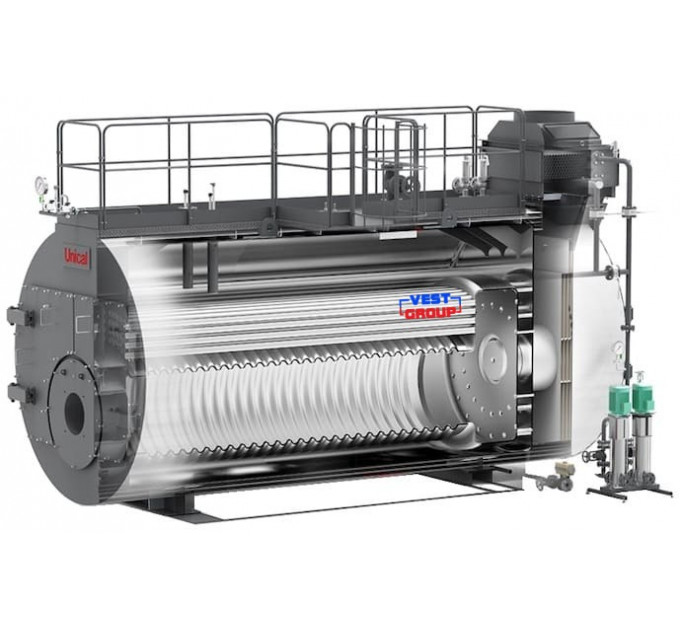

Сердцевиной этих котлов является горизонтальная цилиндрическая топка, специально разработанная для разжигания мощного пламени. Путешествие дымовых газов из камеры сгорания тщательно направляется через специализированные инверсионные каналы, которые в конечном итоге ведут их в камеру сбора дымовых газов через дымовые трубы. Результат? Минимальная тепловая нагрузка на поверхность и очень низкие выбросы NOx, устанавливающая отраслевой стандарт эффективности и экологической ответственности.

Котел может поставляться в версии EC – с экономайзером, повышающим эффективность (+3 - 4% КПД), без увеличения размеров:

В соответствии с выбранной комплектацией, также используются различные виды высокоэффективных турбизаторов:

1. STD – гладкие трубы с турбулизаторами до 91% КПД (работает на газе, дизеле, мазуте);
2. HPO - трубы с ESA шестисекционными вставками до 93% КПД (работает на газе, дизеле);
3. HP - трубы из ESALU вставками разных типов и форм до 95% КПД (на газе);

Преимущества и особенности котла TRYPASS 10000

• Уменьшенный выброс NOx < 80 мг/кВт-ч: благодаря трем эффективным ходам дымовых газов и использованию горелок с низкими выбросами (поставляются по запросу);
• ПОВЫШЕННЫЙ КПД ДО 96% благодаря трехходовой структуре и возможности использования экономайзеров (встроенных или внешних);
• ПРЕДВАРИТЕЛЬНЫЕ И ЗАДНИЕ ДВЕРИ открываются без снятия горелки и демонтажа дымохода для ревизии и очистки трубных пучков;
• ЭФФЕКТИВНАЯ ТЕРМОИЗОЛЯЦИЯ: большая общая толщина, благодаря двум слоям минеральной ваты с алюминиевой основой, изоляция между обшивкой и горячими частями котла для устранения тепловых мостиков;
• ШКАФЫ УПРАВЛЕНИЯ электромеханические, или электронные для контроля за работой и безопасностью котла;
• АВТОНОМНАЯ РАБОТА: возможность использования дополнительных комплектов для работы без присутствия оператора котельной в течение 24/72 часов;

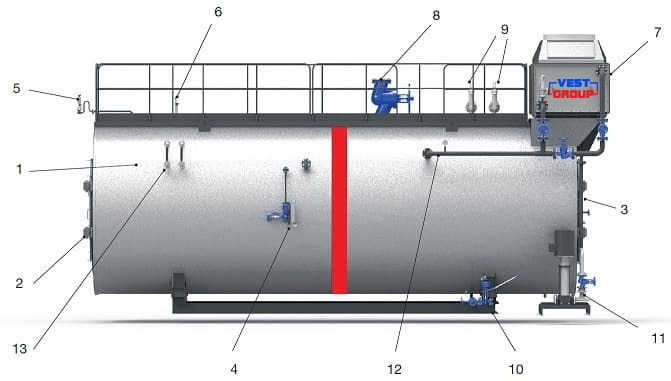

Конструкция котла TRYPASS 10000

1. Корпус котла; 2. Передняя дверь; 3. Задняя дверь; 4. Блок контроля солевместимости TDS (опция); 5. Группа КИП; 6. Предохранительные датчики уровня; 7. Экономайзер (опция); 8. Главный паровой клапан; 9. Предохранительные клапаны; 10. Автоматический слив котла BBD (опция); 11. Группа насосов подпитки; 12. Термометр на входе воды; 13. Указатель уровня.

Технические характеристики котла Unical TRYPASS 10000

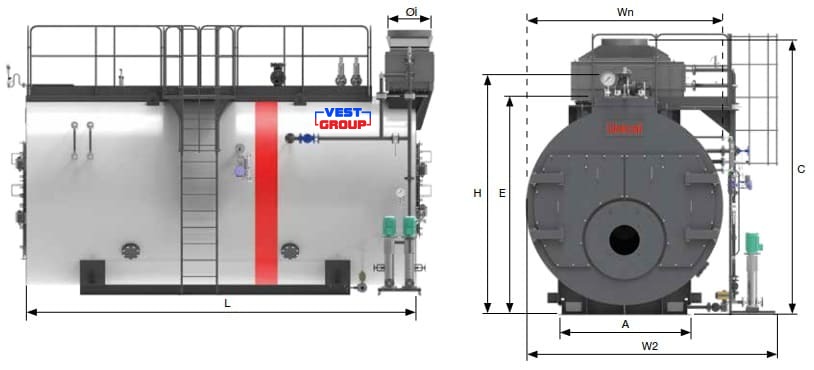

Габаритные и присоединительные размеры котла Unical TRYPASS 10000
