TRYPASS 2000 Паровой котел Unical

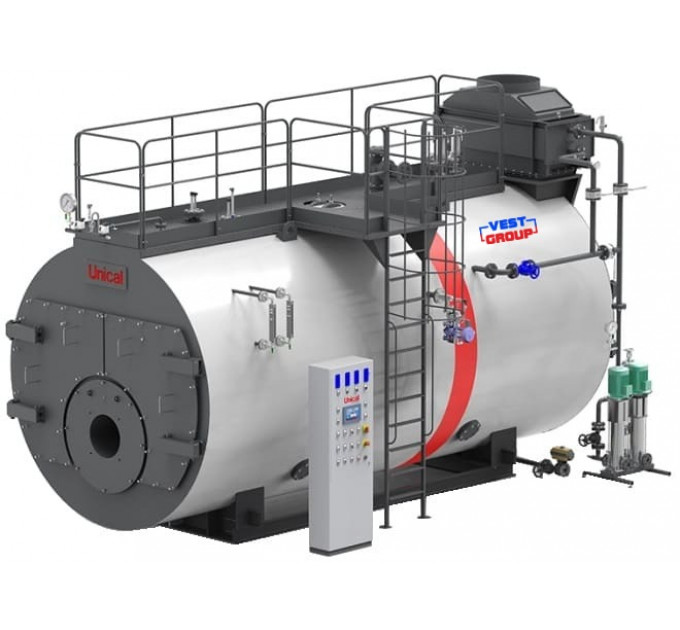

Трехходовой паровой котел высокого давления Unical TRYPASS 2000

Откройте для себя наш первоклассный трехходовой паровой котел для среднего и высокого давления. Этот котел имеет тщательно разработанную омываемую топку, разработанную для максимальной эффективности от 90% до 96% в версии для EC. Вы можете рассчитывать на работу под давлением до 12/15 бар, более высокое давление по запросу. Наши паровые котлы TRYPASS полностью соответствуют Директиве PED 2014/68/UE о резервуарах под давлением, подтвержденных надзорным органом. Ищите знак совершенства CE.P.E.D.

Котел TRYPASS 2000 отличается горизонтальной цилиндрической топкой, сконструированной для создания мощного пламени. Дымовые газы, направляемые через уникальный инверсионный канал, наконец находят путь через дымовые трубы в камеру сбора дымовых газов. Благодаря низким тепловым нагрузкам на поверхность и минимальным выбросам NOx, наш котел устанавливает стандарт безопасности и производительности.

Котел может поставляться в версии EC – с экономайзером, повышающим эффективность (+3 - 4% КПД), без увеличения размеров:

В соответствии с выбранной комплектацией, также используются различные виды высокоэффективных турбизаторов:

1. STD – гладкие трубы с турбулизаторами до 91% КПД (работает на газе, дизеле, мазуте);
2. HPO - трубы с ESA шестисекционными вставками до 93% КПД (работает на газе, дизеле);
3. HP - трубы из ESALU вставками разных типов и форм до 95% КПД (на газе);

Преимущества и особенности котла TRYPASS 2000

• Уменьшенный выброс NOx < 80 мг/кВт-ч: благодаря трем эффективным ходам дымовых газов и использованию горелок с низкими выбросами (поставляются по запросу);
• ПОВЫШЕННЫЙ КПД ДО 96% благодаря трехходовой структуре и возможности использования экономайзеров (встроенных или внешних);
• ПРЕДВАРИТЕЛЬНЫЕ И ЗАДНИЕ ДВЕРИ открываются без снятия горелки и демонтажа дымохода для ревизии и очистки трубных пучков;
• ЭФФЕКТИВНАЯ ТЕРМОИЗОЛЯЦИЯ: большая общая толщина, благодаря двум слоям минеральной ваты с алюминиевой основой, изоляция между обшивкой и горячими частями котла для устранения тепловых мостиков;
• ШКАФЫ УПРАВЛЕНИЯ электромеханические, или электронные для контроля за работой и безопасностью котла;
• АВТОНОМНАЯ РАБОТА: возможность использования дополнительных комплектов для работы без присутствия оператора котельной в течение 24/72 часов;

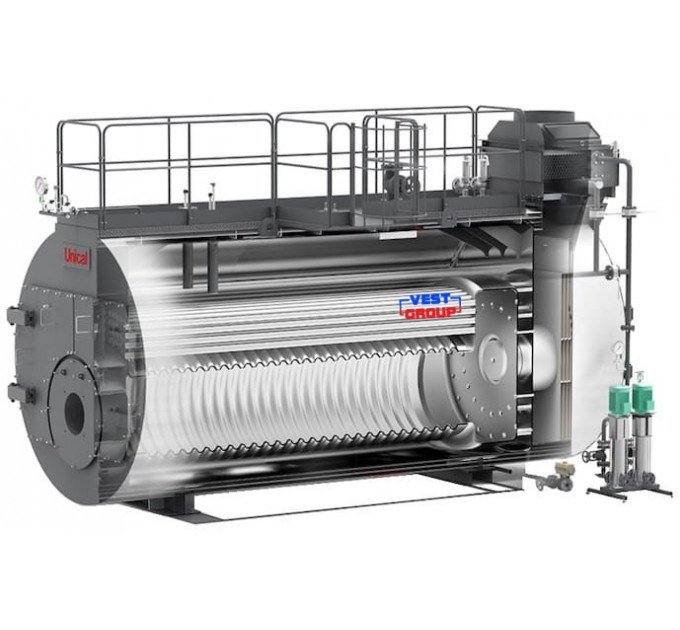

Конструкция котла TRYPASS 2000

1. Корпус котла; 2. Передняя дверь; 3. Задняя дверь; 4. Блок контроля солевместимости TDS (опция); 5. Группа КИП; 6. Предохранительные датчики уровня; 7. Экономайзер (опция); 8. Главный паровой клапан; 9. Предохранительные клапаны; 10. Автоматический слив котла BBD (опция); 11. Группа насосов подпитки; 12. Термометр на входе воды; 13. Указатель уровня.

Технические характеристики котла Unical TRYPASS 2000

Габаритные и присоединительные размеры котла Unical TRYPASS 2000
