Обмен и возврат товара осуществляется в течение 14 дней после покупки, согласно закону Украины "О защите прав потребителей Украины"

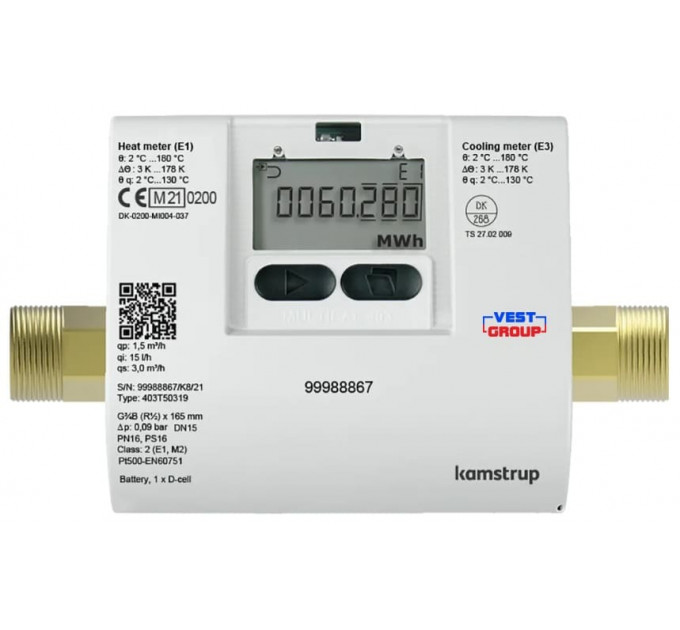

Multical 403W-50 компактный универсальный счетчик тепла и охлаждения, который, благодаря своим минимальным размерам, может быть установлен в любом удобном для вас месте. Конструкция позволяет установить счетчик в таком положении, что даже при использовании его в самых компактных узлах учета. Полностью программируемый архиватор данных с интервалом регистрации до одной минуты. В состав теплосчетчика входит: вычислитель, преобразователя (датчик расхода) и датчики температуры.
| Технические данные | ||
| Номинальный расход [Qp] | 1,5 м³/ч | |
| Максимальный расход [Qs] | 3,0 м³/ч | |
| Абсолютный максимальный расход | 4,6 м³/ч | |
| Минимальный расход [Qi] | 15 л/ч | |
| Порог чувствительности, минимальный расход | 3 л/ч | |
| Динамический диапазон [Qp:Qi] | 100:1 | |
|
Потери давления
|
0,09 бар | |
|
Присоединение к счетчику
|
G3/4B | |
| Длина | 165 мм | |
| Метрологические характеристики | ||
| Диапазон измерения температур [θ] | 2 °C .. 180 °C | |
| Диапазон разности температур [∆Θ] | 3 K .. 178 K | |
| Температуры измеряемой среды [θq] | 2 °C .. 130 °C | |
| Точность (Вычеслитель) | Ec = ± (0,15 + 2/∆Θ) % | |
| Точность (Датчики рвсхода) | Ef = ± (1 + 0,01 Qp/Q) % | |
| Точность (Датчики температуры) | Et = ± (0,4 + 4/∆Θ) % | |
| Датчики температуры | Pt500 – EN 60 751, 2-проводное подключение | |
| Электрические характеристики | ||
| Стандартная погрешность (Вычислитель) | Ec ± (0,15 + 2/∆Θ) % | |
| Ед. измерения энергии | МВтч - кВтч - ГДж | |
| Архиватор (EEPROM), интервалы архивации | от 1 минуты до 1 года | |
| Стандартная глубина архивов | 20 лет, 36 месяцев, 460 суток, 1400 часов | |
| Передача данных | KMP с CRC16 для оптической связи, M-Bus и wM-Bus | |
| Напряжение питания | 3,6 В ± 0,1 В пост. тока | |
| Батарея | ||
|
Батарея 3,65 В пост. тока, D-элемент
|
1 - литиевая батарея
|
|
| Батарея 3,65 В пост. тока, А-элемент | 2 - литиевых батареи | |
| Интервал замены (Настенный монтаж - 1 батарея) | 16 лет при tват < 30 °C | |
| Интервал замены (Настенный монтаж - 2 батареи) | 9 лет при tват < 30 °C | |
| Интервал замены (Монтаж на датчике расхода - 1 батарея) | 14 лет при tват < 40 °C | |
| Интервал замены (Монтаж на датчике расхода - 2 батареи) | 8 лет при tват < 40 °C | |
| Сетевое питание | 230 В перем. тока +15/-30 %, 50/60 Гц | |
| Сетевое питание | 24 В перем. тока ±50 %, 50/60 Гц | |
| Конструкционные / механические параметры | ||
| Класс по отношению к окружающей среде | Удовлетворяют MID класс M1 и M2 | |
| Температура окружающей среды | 5…55 °C с конденсируемой влажностью | |
| Класс защиты корпуса (Вычислитель) | IP54 | |
| Класс защиты корпуса (Датчик расхода) | IP68 | |
|
Измеряемая датчиком расхода среда
|
Вода (теплоноситель ЦТ описан в AGFW FW510) | |
| Температура хранения | -25 .. 60 °C (без жидкости) | |
| Номинальное давление | PN16 | |
| Макс. длины кабелей Pt500, 2-проводное присоединение | 2 x 0,25 мм² : 10 м | |
| Кабель преобразователя расхода | 1,5 м (кабель неотсоединяемый) | |
| Масса | 1,0 кг | |
|
Резьба
G
|
L | A | B1 | B2 | B3 | Вес [кг] |
| G3/4B | 165 | 12 | 35 | 32 | 65 | 1,0 |
| Основные параметры | ||
| Серия продукта | Multical 403 | |
| Минимальный расход | 15 л/ч | |
| Номинальный расход | 1,5 м³/ч | |
| Динамический диапазон | 100:1 | |
| Максимальный расход, Qmax | 3,0 м³/ч | |
| Порог чувствительности, минимальный расход | 3 л/ч | |
| Потери давления | 0,09 бар | |
| Температура измеряемой среды | 2 °C .. 130 °C | |
| Номинальное давление | PN16 | |
| Диаметр условного прохода, мм | DN15 | |
| Дополнительные параметры | ||
| Страна производства | Дания | |
| Длина | 165 мм | |
| Вес | 1,0 кг | |
