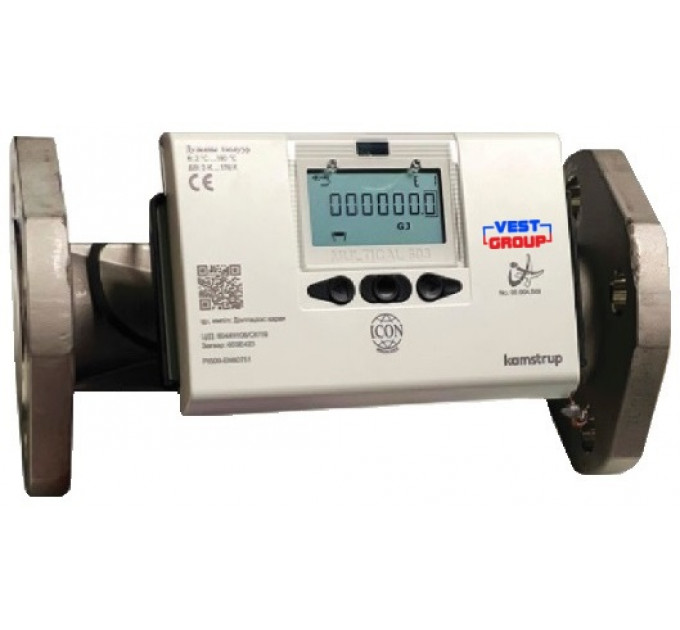

Ищете универсальный и точный счетчик тепла для вашей тепловой установки? Не ищите ничего, кроме Мултикал 603 MC65-5-CECA-236. Наш теплосчетчик может быть сконфигурирован для измерения тепловой энергии, энергии охлаждения или того и другого с одним или двумя датчиками расхода и датчиками температуры. Благодаря такой гибкости можно легко контролировать энергопотребление практически любого типа тепловых установок, использующих воду в качестве теплоносителя.
Multical 603 MC65-5-CECA-236 — это больше, чем просто счетчик теплоэнергии — это комплексная система мониторинга, которая может отслеживать ряд рабочих параметров. Используйте его в качестве ограничителя мощности и расхода для управления клапаном или для измерения подаваемой и поглощаемой энергии как в открытых, так и в закрытых системах отопления.

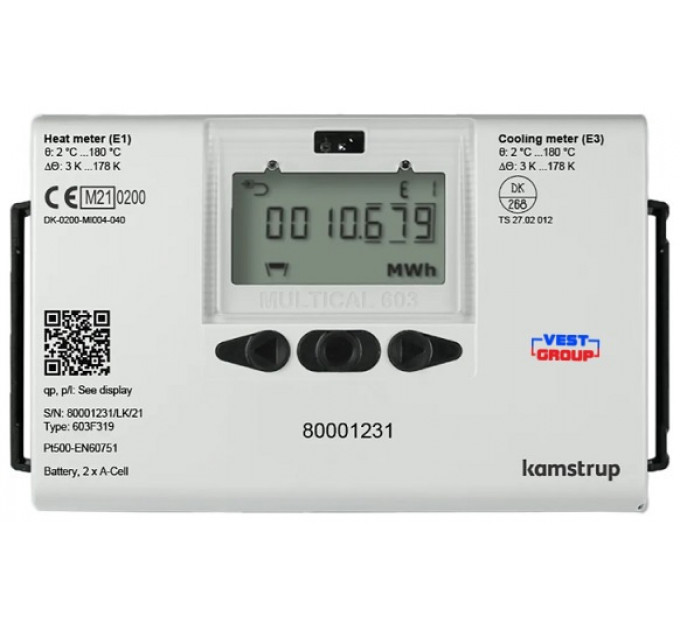

Также вычислитель невероятно универсален, когда дело доходит до коммуникации. Он поставляется с двумя коммуникационными модулями и возможностью встроенного модуля MBus и Wireless M-Bus. Разрешение дисплея составляет 7 или 8 символов, а интерфейс удобен для пользователя с кнопками обнаружения. Кроме того, есть подсветка дисплея для улучшения видимости.
| Технические данные | ||
| Номинальный расход [Qp] | 2.5 м³/ч | |
| Максимальный расход [Qs] | 6,8 м³/ч | |
|
Потери давления
|
0,03 бар | |
|
Присоединение к счетчику
|
DN20 | |
| Длина | 190 мм | |
| Метрологические характеристики | ||
| Диапазон измерения температур [θ] | 2 °C .. 180 °C | |
| Диапазон разности температур [∆Θ] | 3 K .. 178 K | |
| Температуры измеряемой среды [θq] | 2 °C .. 130 °C | |
| Точность (Вычеслитель) | Ec = ± (0,15 + 2/∆Θ) % | |
| Точность (Датчики рвсхода) | Ef = ± (1 + 0,01 Qp/Q) % | |
| Точность (Датчики температуры) | Et = ± (0,4 + 4/∆Θ) % | |
| Датчики температуры | ||
| Тип 603-А | Pt100 – EN 60 751, 2-проводное подключение | |
| Тип 603-В | Pt100 – EN 60 751, 4-проводное подключение | |
| Тип 603-C/E/F/M | Pt500 – EN 60 751, 2-проводное подключение | |
| Тип 603-D/G/H | Pt500 – EN 60 751, 4-проводное подключение | |
| Электрические характеристики | ||
| Стандартная погрешность (Вычислитель) | Ec ± (0,15 + 2/∆Θ) % | |
| Ед. измерения энергии | МВтч - кВтч - ГДж - Гкал | |
| Архиватор данных (ЭСППЗУ) | Програмируемое | |
| Стандартная глубина архивов | 20 лет, 36 месяцев, 460 суток, 1400 часов | |
| Передача данных | KMP с CRC16 для оптической связи, M-Bus и wM-Bus | |
| Напряжение питания | 3,6 В пост. тока ± 0,1 В | |
| Батарея | ||
|
Батарея 3,65 В пост. тока, D-элемент
|
1 - литиевая батарея
|
|
| Батарея 3,65 В пост. тока, АА-элемент | 2 - литиевых батареи | |
| Интервал замены (Настенный монтаж - 1 батарея) | 16 лет при tват < 30 °C | |
| Интервал замены (Настенный монтаж - 2 батареи) | 9 лет при tват < 30 °C | |
| Интервал замены (На датчике расхода - 1 батарея) | 14 лет при tват < 40 °C | |
| Интервал замены (На датчике расхода - 2 батареи) | 7 лет при tват < 40 °C | |
| Сетевое питание | 230 В перем. тока +15/-30 %, 50/60 Гц | |
| Сетевое питание | 24 В перем. тока ±50 %, 50/60 Гц | |
| Конструкционные / механические параметры | ||
| Класс по отношению к окружающей среде | Удовлетворяют MID класс M1 и M2 | |
| Температура окружающей среды | 5…55 °C с конденсируемой влажностью | |
| Класс защиты | IP65 | |
|
Измеряемая датчиком расхода среда
|
Вода (теплоноситель ЦТ описан в AGFW FW510) | |
| Температура хранения | -25 .. 60 °C (без жидкости) | |
| Номинальное давление | PN25 | |
| Длинна кабелей (макс. ø6 мм) | ||
| Pt 100, 2-проводное | [2 x 0,25 мм²: 2,5 м] / [2 x 0,50 мм²: 5 м] / [2 x 1,00 мм²: 10 м] | |
| Pt 100, 4-проводное | 4 x 0,25 мм²: 100 м | |
| Pt 500, 2-проводное | 2 x 0,25 мм²: 10 м | |
| Pt 500, 4-проводное | 4 x 0,25 мм²: 100 м | |
| Измерение расхода V1 и V2 | 10 м | |
| Измерение расхода V1 и V2 (удлинитель - 66-99-036) | 30 м | |
| Импульсные входы In-A/In-B | 25 м | |
|
Импульсные выходы Out-C/Out-D
|
25 м | |
| Масса | 2,9 кг | |

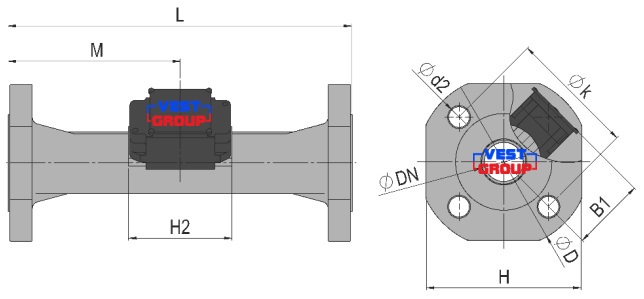

| Ном. диаметр, ДУ | L | M | H2 | B1 | D | H | k | Болты | Вес, кг | ||
| Кол-во | Резьба | d2 | |||||||||
| DN20 | 190 | L/2 | 89 | 58 | 105 | 95 | 75 | 4 | M12 | 14 | 2,9 |
| Основные параметры | ||
| Серия продукта | Multical 603 | |
| Номинальный расход | 2,5 м³/ч | |
| Максимальный расход, Qmax | 6,8 м³/ч | |
| Потери давления | 0,03 бар | |
| Температура измеряемой среды | 2 °C .. 130 °C | |
| Номинальное давление | PN25 | |
| Диаметр условного прохода, мм | DN20 | |
| Дополнительные параметры | ||
| Страна производства | Дания | |
| Длина | 190 мм | |
| Вес | 2,9 кг | |
