Обмен и возврат товара осуществляется в течение 14 дней после покупки, согласно закону Украины "О защите прав потребителей Украины"

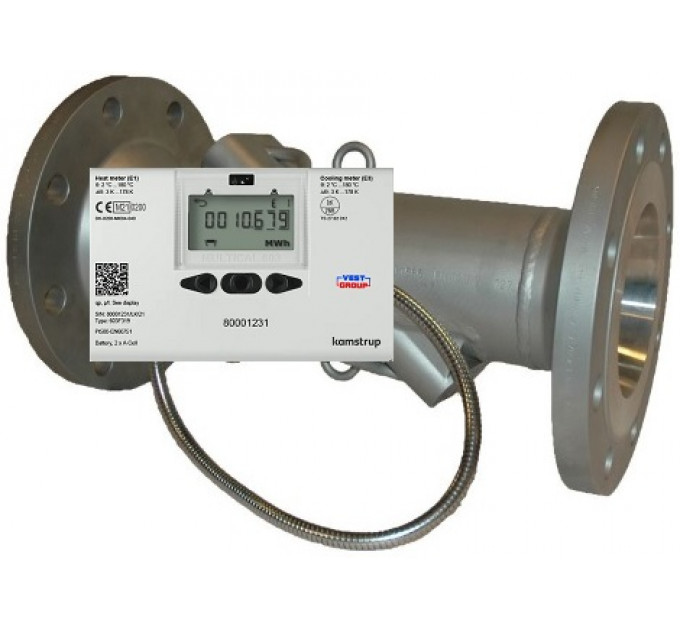

Ищете универсальный и точный счетчик тепла для вашей тепловой установки? Не ищите ничего, кроме Мултикал 603 MC65-5-FECP-236. Наш теплосчетчик может быть сконфигурирован для измерения тепловой энергии, энергии охлаждения или того и другого с одним или двумя датчиками расхода и датчиками температуры. Благодаря такой гибкости можно легко контролировать энергопотребление практически любого типа тепловых установок, использующих воду в качестве теплоносителя.
Multical 603 MC65-5-FECP-236 — это больше, чем просто счетчик теплоэнергии — это комплексная система мониторинга, которая может отслеживать ряд рабочих параметров. Используйте его в качестве ограничителя мощности и расхода для управления клапаном или для измерения подаваемой и поглощаемой энергии как в открытых, так и в закрытых системах отопления.

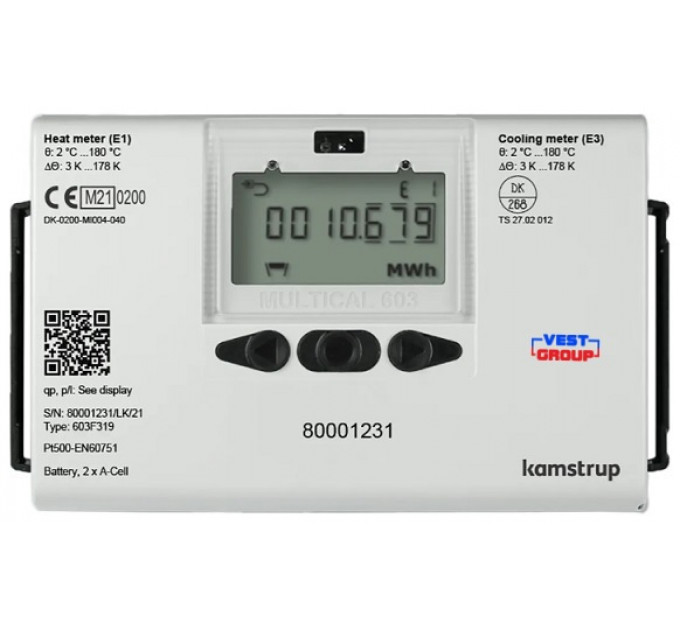

Также вычислитель невероятно универсален, когда дело доходит до коммуникации. Он поставляется с двумя коммуникационными модулями и возможностью встроенного модуля MBus и Wireless M-Bus. Разрешение дисплея составляет 7 или 8 символов, а интерфейс удобен для пользователя с кнопками обнаружения. Кроме того, есть подсветка дисплея для улучшения видимости.
| Технические данные | ||
| Номинальный расход [Qp] | 400 м³/ч | |
| Максимальный расход [Qs] | 800 м³/ч | |
| Минимальный расход [Qi] | 4 м³/ч | |
|
Потери давления
|
0,01 бар | |
| Динамический диапазон | 100:1 | |
| Порог чувствительности | 800 л/ч | |
|
Присоединение к счетчику
|
DN200 | |
| Длина | 500 мм | |
| Метрологические характеристики | ||
| Диапазон измерения температур [θ] | 2 °C .. 180 °C | |
| Диапазон разности температур [∆Θ] | 3 K .. 178 K | |
| Температуры измеряемой среды [θq] | 2 °C .. 130 °C | |
| Точность (Вычеслитель) | Ec = ± (0,15 + 2/∆Θ) % | |
| Точность (Датчики рвсхода) | Ef = ± (1 + 0,01 Qp/Q) % | |
| Точность (Датчики температуры) | Et = ± (0,4 + 4/∆Θ) % | |
| Датчики температуры | ||
| Тип 603-А | Pt100 – EN 60 751, 2-проводное подключение | |
| Тип 603-В | Pt100 – EN 60 751, 4-проводное подключение | |
| Тип 603-C/E/F/M | Pt500 – EN 60 751, 2-проводное подключение | |
| Тип 603-D/G/H | Pt500 – EN 60 751, 4-проводное подключение | |
| Электрические характеристики | ||
| Стандартная погрешность (Вычислитель) | Ec ± (0,15 + 2/∆Θ) % | |
| Ед. измерения энергии | МВтч - кВтч - ГДж - Гкал | |
| Архиватор данных (ЭСППЗУ) | Програмируемое | |
| Стандартная глубина архивов | 20 лет, 36 месяцев, 460 суток, 1400 часов | |
| Передача данных | KMP с CRC16 для оптической связи, M-Bus и wM-Bus | |
| Напряжение питания | 3,6 В пост. тока ± 0,1 В | |
| Питание | ||
|
Батарея 3,65 VDC, литиевая батарея D-элемент
|
6 лет при tват < 30 °C | |
| Сетевое питание | 230 В перем. тока +15/-30 %, 50/60 Гц | |
| Сетевое питание | 24 В перем. тока ±50 %, 50/60 Гц | |
| Конструкционные / механические параметры | ||
| Класс по отношению к окружающей среде | Удовлетворяют MID класс M1 и M2 | |
| Температура окружающей среды | 5…55 °C с конденсируемой влажностью | |
| Класс защиты | IP67 | |
|
Измеряемая датчиком расхода среда
|
Вода (теплоноситель ЦТ описан в AGFW FW510) | |
| Температура хранения | -25 .. 60 °C (без жидкости) | |
| Номинальное давление | PN25 | |
| Длинна сигнального кабеля | ||
|
Модуль выхода без гальванической развязки (Y=1)
|
Макс. 10 м | |
|
Модуль выхода с гальванической развязкой (Y=2 и Y=3)
|
Макс. 30 м с помощью Cable Extender Box | |
| Масса | 49 кг | |

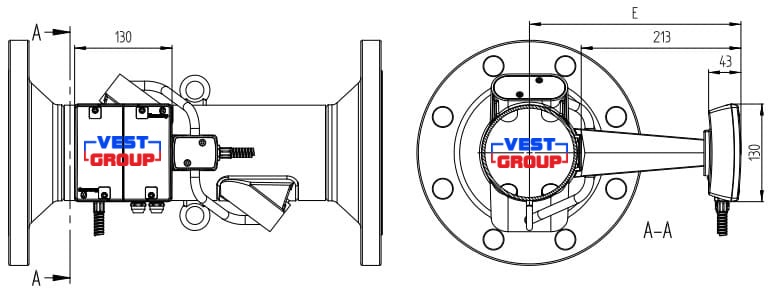

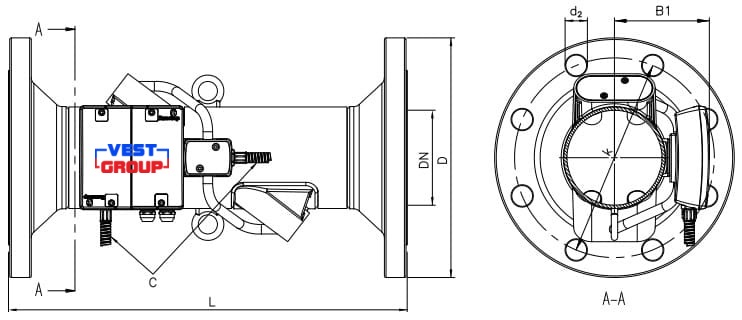

| Ном. диаметр, ДУ | L | D | k | Болты | B1 | E | С | Вес, кг | ||
| Кол-во | Резьба | d2 | ||||||||
| DN200 | 500 | 360 | 310 | 12 | M24 | 26 | 166 | 329 | 570 | 49 |
| Основные параметры | ||
| Серия продукта | Multical 603 | |
| Номинальный расход | 400 м³/ч | |
| Максимальный расход, Qmax | 800 м³/ч | |
| Потери давления | 0,01 бар | |
| Температура измеряемой среды | 2 °C .. 130 °C | |
| Номинальное давление | PN25 | |
| Диаметр условного прохода, мм | DN200 | |
| Дополнительные параметры | ||
| Страна производства | Дания | |
| Длина | 500 мм | |
| Вес | 49 кг | |
