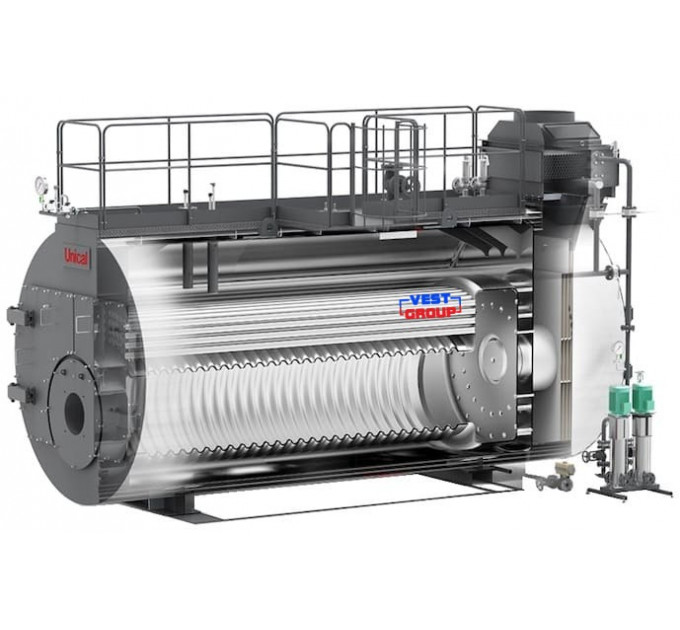

TRYPASS 12000 Паровий котел Unical

Триходовий паровий котел високого тиску Unical TRYPASS 12000

Шукаєте оптимальне рішення для парових котлів середнього та високого тиску? Не дивіться далі, ніж наш передовий триходовий паровий котел. Розроблена з горизонтальним розташуванням і топкою, що омивається, вона забезпечує вражаючий ККД від 90% до 96% для версії для ЕС. Наші парові котли серії TRYPASS 12000, розроблені для роботи під тиском до 12/15 бар, з можливістю ще більшого тиску за запитом, відповідають суворим стандартам безпеки, викладеним у Директиві щодо посудин під тиском PED 2014/68/UE. Вони з гордістю несуть знак CE.P.E.D, що символізує їхню непохитну відданість безпеці та продуктивності.

Серцевиною цих котлів є горизонтальна циліндрична топка, спеціально розроблена для розпалювання потужного полум'я. Димові гази із камери згоряння направляється через спеціалізовані інверсійні канали, який зрештою веде їх до камери збору димових газів через димові труби. Результат? Мінімальне теплове навантаження на поверхню та надзвичайно низькі викиди NOx, що встановлює галузевий стандарт ефективності та екологічної відповідальності.

Котел може поставлятись в версії EC – з економайзером, що підвищує ефективність на (+3 - 4% ККД), без збільшення розмірів:

В відповідності до вибраної комплектації, також використовуються різні види високоефективних турбілізаторів:

1. STD – гладкі труби з турбулізаторами до 91% ККД (працює на газі, дизелі, мазуті);
2. HPO - труби з ESA шестисекційними вставками до 93% ККД (працює на газі, дизелі);
3. HP - труби з ESALU вставками різних типів і форм до 95% ККД (на газі);

Переваги та особливості котла TRYPASS 12000

• ЗМЕНШЕНИЙ ВИКИД NOx < 80 мг/кВт-год: завдяки трьом ефективним ходам димових газів та використанню пальників з низькими викидами (поставляються за запитом);
• ПІДВИЩЕНИЙ ККД ДО 96% завдяки триходовій структурі та можливості використання економайзерів (вбудованих або зовнішніх);
• ПЕРЕДНІ ТА ЗАДНІ ДВЕРІ відкриваються без зняття пальника та демонтажу димоходу для ревізії та очищення трубних пучків;
• ЕФЕКТИВНА ТЕРМОІЗОЛЯЦІЯ: велика загальна товщина, завдяки двом шарам мінеральної вати з алюмінієвою основою, ізоляція між обшивкою та гарячими частинами котла для усунення теплових містків;
• ШАФИ УПРАВЛІННЯ електромеханічні, або електронні для контролю за роботою та безпекою котла;
• АВТОНОМНА РОБОТА: можливість використання додаткових комплектів для роботи без присутності оператора котельні протягом 24/72 годин;

Конструкція котла TRYPASS 12000

1. Корпус котла; 2. Передні двері; 3. Задні двері; 4. Блок контролю солевмісності TDS (опція); 5. Група КВП; 6. Запобіжні датчики рівня; 7. Економайзер (опція); 8. Головний паровий клапан; 9. Запобіжні клапани; 10. Автоматичний злив котла BBD (опція); 11. Група насосів підпитки; 12. Термометр на вході води; 13. Покажчик рівня.

Технічні характеристики котла Unical TRYPASS 12000

Габаритні та приєднувальні розміри котла Unical TRYPASS 12000
