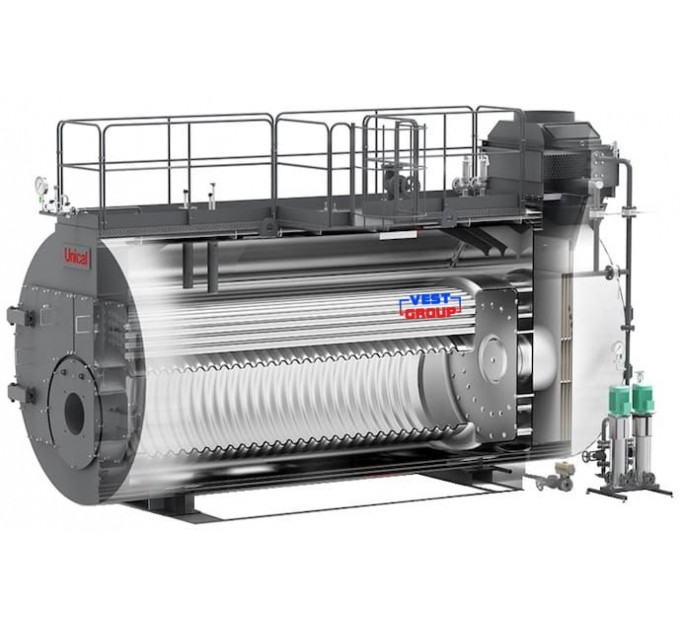

TRYPASS 25000 Паровий котел Unical

Триходовий паровий котел високого тиску Unical TRYPASS 25000

Зробіть виробництво пари ще кращим за допомогою нашого сучасного триходового котла, ретельно розробленого для операцій із середнім і високим тиском. Завдяки горизонтальній компоновці та ретельно очищеній топці він досягає чудових рівнів ефективності від 90% до 96% для версії для ЄС. Наші парові котли серії TRYPASS 25000, розроблені для роботи під тиском до 12/15 бар і доступні для індивідуального налаштування при більш високому тиску за запитом, повністю відповідають високим стандартам безпеки, встановленим Директивою щодо посудин під тиском PED 2014/68/UE. Вони з гордістю несуть знак CE.P.E.D, що свідчить про їхню відданість безпеці та продуктивності.

В основі цих котлів лежить горизонтальна циліндрична топка, спеціально розроблена для розпалювання потужного полум’я. Шлях димових газів із камери згоряння ретельно продуманий через спеціалізовані інверсійні канали, який направляє їх до камери збору димових газів через димові труби. Результат? Мінімальні теплові навантаження на поверхню та низькі викиди NOx, що встановлює планку безпеки та екологічної відповідальності.

Котел може поставлятись в версії EC – з економайзером, що підвищує ефективність на (+3 - 4% ККД), без збільшення розмірів:

В відповідності до вибраної комплектації, також використовуються різні види високоефективних турбілізаторів:

1. STD – гладкі труби з турбулізаторами до 91% ККД (працює на газі, дизелі, мазуті);
2. HPO - труби з ESA шестисекційними вставками до 93% ККД (працює на газі, дизелі);
3. HP - труби з ESALU вставками різних типів і форм до 95% ККД (на газі);

Переваги та особливості котла TRYPASS 25000

• ЗМЕНШЕНИЙ ВИКИД NOx < 80 мг/кВт-год: завдяки трьом ефективним ходам димових газів та використанню пальників з низькими викидами (поставляються за запитом);
• ПІДВИЩЕНИЙ ККД ДО 96% завдяки триходовій структурі та можливості використання економайзерів (вбудованих або зовнішніх);
• ПЕРЕДНІ ТА ЗАДНІ ДВЕРІ відкриваються без зняття пальника та демонтажу димоходу для ревізії та очищення трубних пучків;
• ЕФЕКТИВНА ТЕРМОІЗОЛЯЦІЯ: велика загальна товщина, завдяки двом шарам мінеральної вати з алюмінієвою основою, ізоляція між обшивкою та гарячими частинами котла для усунення теплових містків;
• ШАФИ УПРАВЛІННЯ електромеханічні, або електронні для контролю за роботою та безпекою котла;
• АВТОНОМНА РОБОТА: можливість використання додаткових комплектів для роботи без присутності оператора котельні протягом 24/72 годин;

Конструкція котла TRYPASS 25000

1. Корпус котла; 2. Передні двері; 3. Задні двері; 4. Блок контролю солевмісності TDS (опція); 5. Група КВП; 6. Запобіжні датчики рівня; 7. Економайзер (опція); 8. Головний паровий клапан; 9. Запобіжні клапани; 10. Автоматичний злив котла BBD (опція); 11. Група насосів підпитки; 12. Термометр на вході води; 13. Покажчик рівня.

Технічні характеристики котла Unical TRYPASS 25000

Габаритні та приєднувальні розміри котла Unical TRYPASS 25000
