GENEBRE 2104 Заслонка поворотная (баттерфляй) из нержавеющей стали AISI 316
GENEBRE 2104 Заслонка поворотная (баттерфляй) межфланцевая
Затворы поворотные Genebre серии 2104

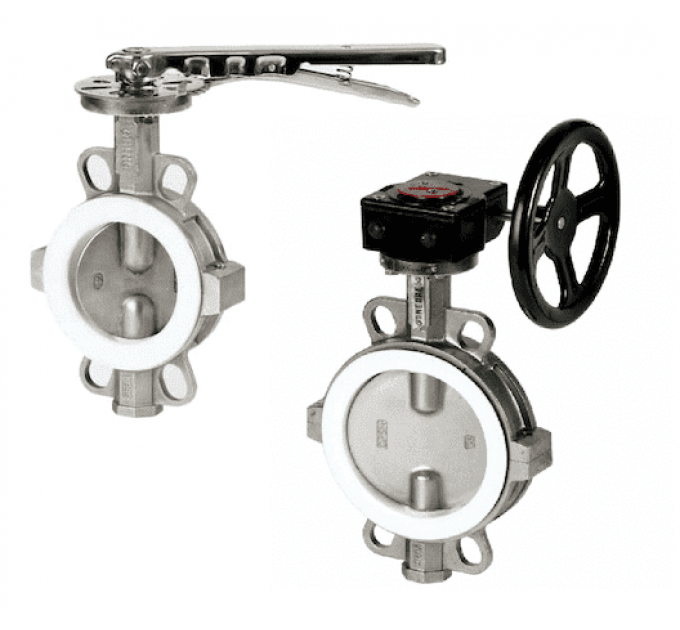

Дисковый поворотный затвор из нержавеющей стали АISI 316. Модель заслонок 2104 представлены в диаметрах DN 50, 65, 80, 100, 125, 150, 200 мм.

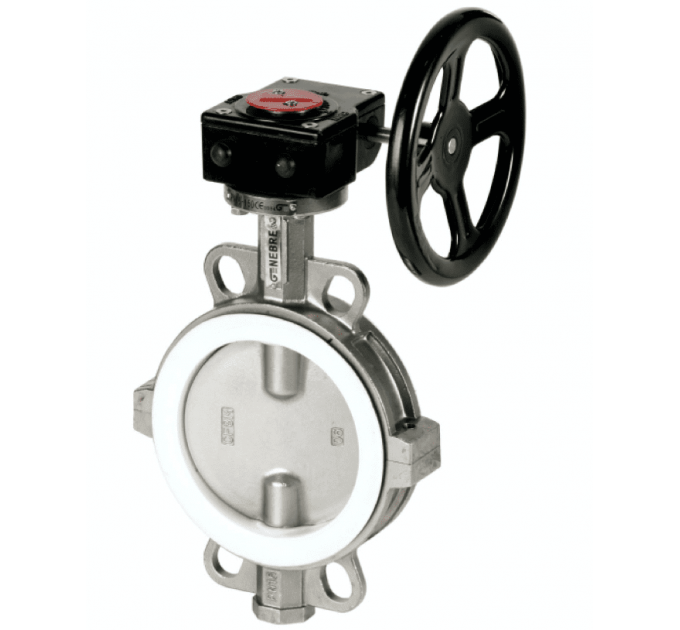

Заслонки 2104 имеют возможность монтажа меж фланцами. Затворы 2104 от 150 диаметра комплектуються ручным приводом.
Макс.рабочее давление 16 бар.
Рабочая температура - 25 ºC + 180 ºC.
Габаритные размеры заслонки Genebre 2104
Технические характеристики затворов Genebre 2104
Размер | DN | PN | A | B | C | H | M | Вес / кг |
2" | 50 | 16 | 74 | 136 | 117 | 32 | 264 | 3.8 |
2 1/2" | 65 | 16 | 82 | 138 | 126 | 32 | 264 | 4.4 |
3" | 80 | 16 | 90 | 138 | 142 | 32 | 264 | 4.9 |
4" | 100 | 16 | 116 | 158 | 178 | 32 | 264 | 6.5 |
5" | 125 | 16 | 132 | 174 | 202 | 32 | 264 | 8.2 |
6" | 150 | 16 | 145 | 190 | 234 | 32 | *** | 9.6 |
8" | 200 | 16 | 180 | 229 | 286 | 32 | *** | 14.7 |
*** начиная с 6"/150 затвор комплектуется ручным приводом |
